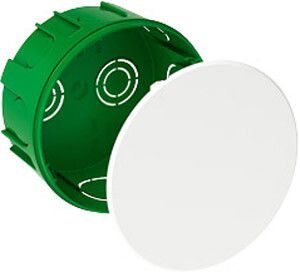

Коробка распределительная SE СП 100х50 мм IP30 Systeme Electric IMT35121

Коробка распределительная Systeme Electric, артикул imt35121 - это круглая пластиковая коробка для скрытой установки в бетонных или кирпичных стенах, предназначенная для разветвления проводов и кабелей. Подходит для монтажа одного устройства, имеет восемь вводов и защищённую от внешнего воздействия конструкцию IP30.

Назначение и область применения

Коробка распределительная imt35121 используется для организации точек ответвления электрических цепей внутри сплошных стен - например, в бетонных перегородках, кирпичных стенах или монолитных конструкциях. Она обеспечивает доступ к соединениям проводов после окончательной отделки помещения. Применяется в жилых, офисных и промышленных объектах там, где требуется скрытая проводка и минимизация нарушений поверхностей.

Технические характеристики

• Форма: Круглая, диаметр 107 мм, монтажная глубина 49 мм - позволяет разместить провода и одно устройство без перегрузки.
• Материал: Пластик - устойчив к коррозии, не проводит ток, не требует специального обслуживания.
• Степень защиты: IP30 - предохраняет от контакта с внутренними частями и крупными твердыми предметами, но не защищает от воды или пыли.
• Максимальное сечение провода: 2,5 мм2 - подходит для бытовых и осветительных цепей, не рассчитана на силовые линии выше 16 А.
• Количество вводов: 8 - позволяют вести кабели из разных направлений, удобно для сложных разветвлений.
• Количество устанавливаемых устройств: 1 - можно смонтировать выключатель, розетку или переходник, но не более.
• Рабочий температурный диапазон: от -25 до +60 C - подходит для помещений с нормальным микроклиматом, включая неотапливаемые зоны.
• Крышка: Непрозрачная, фиксируется защелками - обеспечивает герметичность и безопасность, не позволяет видеть состояние внутри без демонтажа.
• Крепление: Винтовое - надёжно фиксируется в штробе, не выпадает при нагрузке.
• Цвет: Зелёный - отличается от типичного белого, что помогает при визуальном различении в больших проектах.
• Клеммы: Отсутствуют - необходимо использовать внешние соединители (например, клеммники WAGO или болтовые соединения).

Совместимость и монтаж

Коробка imt35121 предназначена исключительно для установки в сплошные стены. Для монтажа потребуется алмазное сверло или перфоратор с насадкой нужного диаметра (107–110 мм). Глубина штробы должна быть не менее 50 мм. После установки коробка фиксируется гипсовым раствором или цементным составом. Все кабели заводятся через предусмотренные вводы - они уже выполнены в корпусе, дополнительные вводы в комплект не входят. Крышка легко открывается защелками для проверки или замены соединений. Установка возможна только в вертикальной плоскости - горизонтальное расположение не рекомендовано из-за риска скопления пыли и затруднённого доступа к проводам.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для внутренней электромонтажной аппаратуры. Степень защиты IP30 гарантирует, что человек не сможет случайно задеть токоведущие части при открытой крышке. Материал не поддерживает горение и не выделяет токсичных веществ при нагреве. Соответствие стандартам IEC 60670-1 и GOST R 50030.2 реализовано производителем SE (Потенциал) в рамках серии ЭМ коробки MultiBox.

Преимущества

• Универсальный диаметр 107 мм совместим с большинством стандартных инструментов для штрабления.
• Восемь вводов обеспечивают гибкую маршрутизацию кабелей без необходимости доработки корпуса.
• Фиксация винтами снижает риск смещения при уплотнении раствора.
• Непрозрачная крышка повышает безопасность при работе рядом с другими системами.
• Зелёный цвет упрощает идентификацию в комплексных схемах, особенно при использовании нескольких серий коробок.

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях - IP30 не защищает от влаги.
• Не подходит для установки в гипсокартон, пеноблоки или другие пористые материалы - требует плотной основы.
• Максимальное сечение провода 2,5 мм2 ограничивает применение в мощных цепях (электроплиты, кондиционеры, теплые полы).
• Отсутствие клемм требует самостоятельного приобретения соединителей - увеличивает время монтажа.
• Нельзя использовать в качестве распределительной коробки для многократного подключения розеток - допускается только один прибор.

Примеры использования

• Разветвление световой цепи в квартире: от одной точки питания запитываются три потолочных светильника.
• Подключение выключателя в бетонной стене комнаты - провода от сети, от люстры и от проходного выключателя соединяются внутри.
• Обустройство системы управления в офисе: распределение сигналов от контроллера к нескольким датчикам освещения.
• Ремонт старой проводки: замена устаревшей металлической коробки на современную пластиковую с аналогичными размерами.

Практические советы

• Перед монтажом проверьте диаметр штробы - он должен быть на 1–2 мм больше 107 мм, чтобы коробка свободно вошла и хорошо закрепилась раствором.
• Используйте клеммные колодки WAGO или болтовые соединения - они экономят место и ускоряют сборку внутри коробки.
• Не забудьте оставить запас провода (не менее 15 см) - это позволит легко переустановить устройство при ремонте.
• При использовании в холодных помещениях (например, в подвале) убедитесь, что температура не опускается ниже -25 C - материал теряет эластичность.
• Если вам нужны прозрачные крышки для контроля состояния - выбирайте другую модель; эта коробка не предусматривает такой функциональности.
