Коробка распределительная 100(88)х50мм для сплошн. стен DIY SE IMT351211 APC

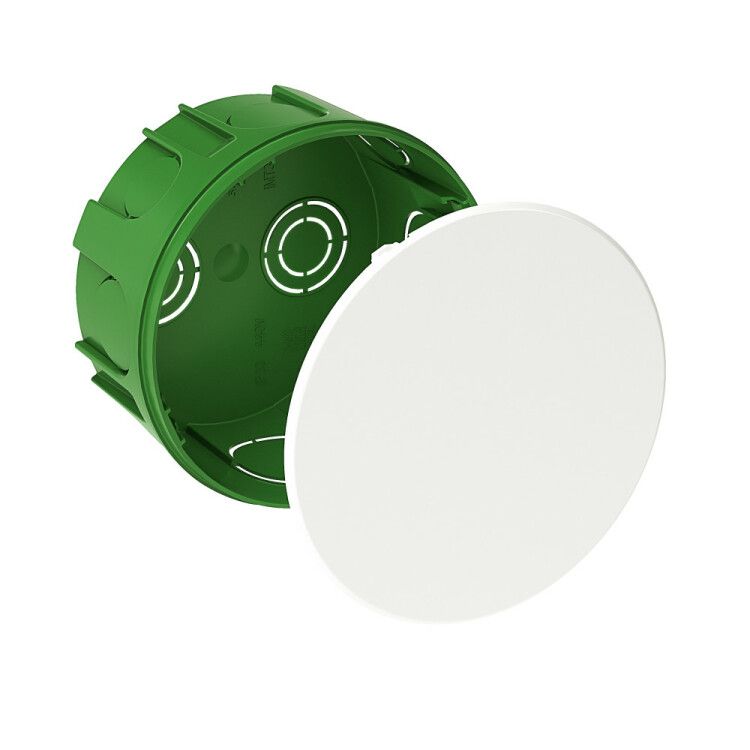

Коробка распределительная для сплошных стен 100(88)х50 мм от Systeme Electric (артикул imt351211) предназначена для безопасного разветвления проводов и кабелей внутри бетонных или кирпичных стен. Её круглая форма и компактная глубина позволяют легко утопить в массиве, сохранив плоскую поверхность для последующей отделки.

Назначение и область применения

Коробка распределительная для сплошных стен 100(88)х50 мм используется для организации точек ответвления электропроводки в монолитных конструкциях - бетоне, кирпиче, шлакоблоке. Подходит для установки одиночных устройств: выключателей, розеток, переходников. Восьмиканальный ввод позволяет подвести несколько кабелей в одну точку, что удобно при реконструкции или модернизации старой проводки.

Технические характеристики

• Форма: круглая, наружный диаметр 107 мм
• Глубина монтажа: 49 мм - обеспечивает достаточный объём для сборки без перегрузки
• Материал: пластик, необработанная поверхность - устойчив к коррозии, не требует дополнительной защиты
• Степень защиты: IP30 - защищает от твёрдых предметов больше 2,5 мм, но не от воды; подходит только для внутренней сухой среды
• Количество входов: 8 - все через выбивные отверстия
• Максимальное сечение провода: 2,5 мм2 - соответствует стандартным бытовым цепям до 16 А
• Рабочий температурный диапазон: от –25 C до +60 C - допустимо применение в неотапливаемых помещениях
• Крышка: не прозрачная, фиксируется защелками - надёжно закрывается, не требует инструментов
• Крепление устройств: винтовое - совместимо с большинством стандартных монтажных элементов
• Количество устанавливаемых устройств: 1 - рассчитана на один модуль (например, одна розетка или выключатель)
• Цвет: зелёный - отличает её от других типов коробок при массовой установке

Совместимость и монтаж

Коробка распределительная для сплошных стен 100(88)х50 мм устанавливается в подготовленную нишу в бетоне или кирпиче. Для этого необходимо просверлить отверстие диаметром около 107 мм и глубиной 50 мм. Все восемь вводов выполнены в виде выбивных отверстий - их можно удалить вручную, чтобы пропустить кабели. Ввод с тыльной стороны позволяет выводить провода изнутри стены, минуя лицевую часть - снижает риск повреждений при финишной отделке. Крышка фиксируется защелками, поэтому доступ к внутреннему пространству возможен без инструментов. Устройство крепится винтами - требуется предварительно установить крепёж в корпус перед замоноличиванием.

Безопасность и стандарты

Изделие соответствует требованиям к распределительным коробкам для стационарной проводки. Степень защиты IP30 исключает попадание крупных инородных частиц, но не защищает от влаги - использование в сырых помещениях (ванна, баня, подвал без гидроизоляции) запрещено. Материал - самозагасающий пластик, не поддерживающий горение. Наличие винтов и жесткая конструкция обеспечивают механическую устойчивость при нагрузках.

Преимущества

• Компактная глубина 49 мм - идеальна для тонких стен и ограниченного пространства
• Восемь вводов - высокая гибкость при прокладке нескольких кабелей
• Фиксация крышки защелками - быстрый доступ без откручивания болтов
• Установка с тыльной стороны - упрощает маршрутизацию кабелей и снижает риск перегиба
• Цвет зелёный - визуально отличает распределительные точки от других коробок при обслуживании

Ограничения применения

• Не применяется в условиях повышенной влажности - IP30 не защищает от воды
• Поддерживает только провода до 2,5 мм2 - нельзя использовать для силовых линий выше 16 А
• Рассчитана на одно устройство - не подходит для двойных розеток или комбинированных модулей
• Не имеет готовых вводов в комплекте - все отверстия нужно выбивать самостоятельно
• Не предназначен для поверхностного монтажа - только в сплошные стены

Примеры использования

• Разветвление группы освещения в квартире после демонтажа старой проводки
• Подключение нового выключателя в бетонной стене комнаты
• Объединение трёх кабелей от светильников в одной точке
• Монтаж в многоэтажном доме при капитальном ремонте
• Создание контрольной точки для проверки напряжения в сложной сети

Практические советы

• Перед монтажом обязательно выбейте нужные отверстия - используйте отвёртку и молоток, не переусердствуйте, чтобы не растрескать край
• Проверьте посадочный диаметр 107 мм - он должен точно совпадать с диаметром сверла
• При замоноличивании не забудьте вставить винты для крепления устройства - они должны быть установлены до заливки раствора
• Не превышайте максимальное сечение 2,5 мм2 - перегрузка вызывает нагрев и выход из строя
• При использовании в многоквартирных домах - пометьте коробку этикеткой, так как она не прозрачная и невозможно определить наличие проводов визуально
• Коробка распределительная для сплошных стен 100(88)х50 мм от Systeme Electric (imt351211) совместима с другими изделиями серии ЭМ MultiBox - можно собирать единые системы
