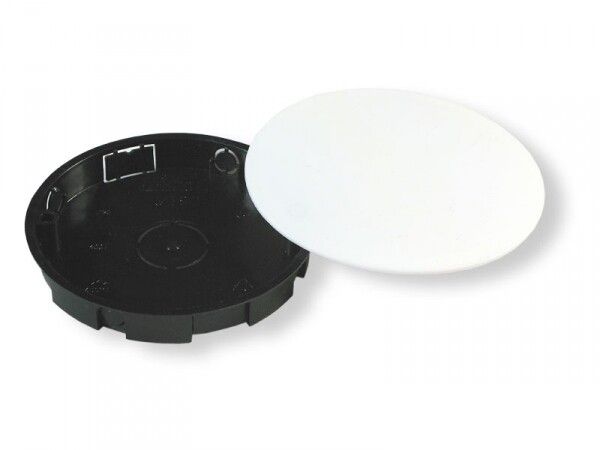

Коробка распределительная с/у 96х14 для сплошных стен круглая с крышкой,9 выводов | У191 HEGEL

Коробка распределительная для скрытой установки в сплошных стенах, диаметр 25 мм, 9 выводов, мягкий пластик от бренда HEGEL, артикул у191 - компактное решение для безопасного соединения и распределения проводов внутри стен. Изделие выполнено из огнестойкого полипропилена, подходит для монтажа в бетон, кирпич и другие плотные основания.

Назначение и область применения

Коробка распределительная используется для организации точек ответвления электрических цепей: соединения проводов, кабелей, подключения светильников, розеток, выключателей. Подходит для внутренней скрытой проводки в жилых, офисных и промышленных зданиях. Применяется там, где требуется надёжное и доступное место для обслуживания соединений - например, в квартирах, школах, складах.

Технические характеристики

• Диаметр: 106 мм
• Глубина: 14 мм
• Количество вводов: 9
• Материал: полипропилен (огнестойкий до 650 C)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Форма: круглая
• Цвет: чёрный
• Крышка: непрозрачная, фиксируется защелками
• Ввод сзади: да - позволяет вести кабель прямо через стену
• Тип ввода: штампованные отверстия - легко выламываются под трубу или кабель
• Не содержит галогенов - при горении не выделяет токсичных газов
• Тип крепления: винтовой - для фиксации клеммников и других элементов внутри

Совместимость и монтаж

Коробка распределительная HEGEL у191 предназначена для установки в сплошные стены: бетон, кирпич, камень. Для монтажа делается отверстие диаметром 106 мм и глубиной не менее 14 мм. Штампованные отверстия можно выломать под трубы диаметром 16–25 мм или для пропуска кабелей с двойной изоляцией. На дне коробки есть направляющие - они позволяют закрепить клеммную планку, DIN-рейку или другую фурнитуру с помощью самонарезающих винтов. Крышка фиксируется защелками - не требует инструментов для открывания при осмотре.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50827-95. Полипропилен обеспечивает высокую термостойкость - материал не поддерживает горение и не выделяет ядовитые вещества при нагреве. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не предназначен для влажных помещений или мест с риском попадания воды. Установка в помещениях с повышенной влажностью (ванна, баня, подвал) запрещена.

Преимущества

• Удобная глубина - 14 мм позволяет устанавливать в тонких стенах без увеличения штроб
• Выламываемые отверстия - экономят время при прокладке кабелей
• Запатентованная система крепления внутри - совместима с большинством стандартных клеммников
• Непрозрачная крышка - предотвращает случайное визуальное определение состояния соединений, повышает безопасность
• Отсутствие галогенов - экологически безопасный материал, соответствует современным нормам пожарной безопасности

Ограничения применения

• Не применяется во влажных и наружных условиях - степень защиты IP20 не защищает от влаги
• Не рекомендуется для установки в легковоспламеняемые перегородки (гипсокартон, деревянные рамы) - требует прочного основания
• Не подходит для силовых кабелей сечением более 10 мм2 - ограниченное пространство внутри
• Не допускается использование с металлическими трубами - отверстия рассчитаны на пластиковые

Примеры использования

• Разветвление группы освещения в комнате - один вход от щита, девять выходов к точкам света
• Подключение нескольких розеток в одной линии - распределение фазы и нуля между несколькими точками
• Объединение сигналов от датчиков движения или систем «умный дом» в одном месте
• Аварийное отключение - удобно для быстрого доступа при ремонте

Практические советы

• Перед монтажом проверьте диаметр отверстия в стене - он должен точно соответствовать 106 мм, иначе коробка будет болтаться
• При использовании кабелей с жёсткой изоляцией - перед вводом сделайте плавный изгиб, чтобы не повредить провода
• Не забудьте оставить запас провода (минимум 10 см) внутри коробки - это упрощает последующий ремонт
• При необходимости замены клеммника - используйте винты M3, так как резьба в направляющих стандартизирована под них
• При работе с многожильными проводами - обязательно используйте наконечники НШВИ, чтобы избежать плохого контакта
