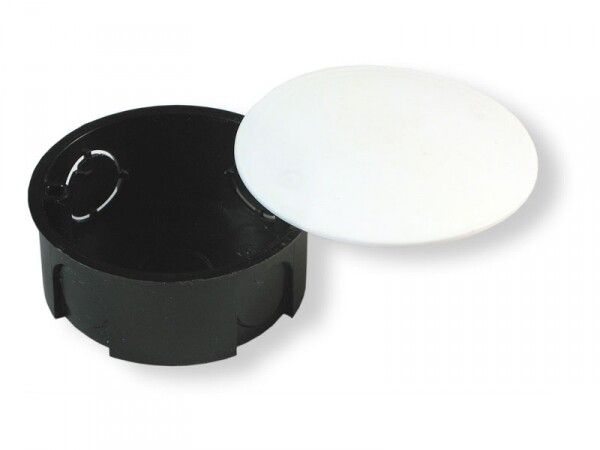

Коробка распределительная с/у 70х30 для сплошных стен круглая с крышкой,5 выводов | У195 HEGEL

Коробка распределительная для сплошных стен круглая с крышкой, 70x30 мм, 5 выводов от бренда HEGEL, артикул у195 — компактное решение для скрытой прокладки и соединения проводов внутри стен. Подходит для монтажа в бетоне, кирпиче и других плотных основаниях, обеспечивает надежную изоляцию соединений и удобство последующего обслуживания.

Назначение и область применения

Эта распределительная коробка предназначена для организации точек ответвления и соединения электрических проводов и кабелей в системах внутренней проводки. Применяется в жилых, офисных и промышленных зданиях при скрытом монтаже. Подходит для работы с одножильными и многожильными кабелями в двойной изоляции, а также для подключения светильников, розеток, выключателей и другого оборудования.

Технические характеристики

• Форма: круглая, диаметр 70 мм, глубина 30 мм
• Количество вводов: 5 штук
• Диаметр труб для ввода: 20–25 мм
• Диаметр кабеля: 16–25 мм
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал: полипропилен, огнестойкий до 650 °C
• Цвет: черный
• Тип крышки: непрозрачная, фиксируется защелками
• Крепление крышки: защелкивание — без инструментов
• Способ монтажа: скрытая установка в сплошных стенах
• Глубина монтажа: 30 мм — совпадает с глубиной корпуса
• Ввод сзади: да — позволяет вести кабели прямо через заднюю часть
• Тип ввода: штампованные отверстия — можно легко выломать под нужный диаметр
• Содержание галогенов: отсутствует — безопаснее при горении
• Защитное покрытие: необработанное — поверхность матовая, без лака или краски

Совместимость и монтаж

Коробка рассчитана на установку в бетон, кирпич, пеноблок и аналогичные прочные материалы. Для монтажа требуется подготовить отверстие диаметром 70 мм и глубиной 30 мм. Штампованные отверстия в боковой части легко выламываются под трубы диаметром 20 или 25 мм — достаточно ударить отверткой или плоскогубцами. После этого вставляются пластиковые гофры или трубы, либо кабель в двойной изоляции. На дне коробки есть направляющие для крепления клеммников и DIN-реек с помощью самонарезающих винтов. Крышка фиксируется защелками — её не нужно закручивать, что ускоряет проверку и ремонт.

Безопасность и стандарты

Коробка соответствует требованиям ГОСТ Р 50827-95. Полипропиленовый корпус не содержит галогенов, что снижает выделение токсичных веществ при возгорании. Температурная стойкость до 650 °C обеспечивает сохранение целостности при перегреве. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не предназначен для влажных помещений или открытых участков.

Преимущества

• Удобная форма и малая глубина — подходят даже для тонких стен
• Выламываемые вводы — гибкость при прокладке кабелей без необходимости сверления
• Задний ввод — возможность прокладывать кабель напрямую с тыльной стороны, минуя переднюю часть
• Защелкивающаяся крышка — быстрый доступ без инструментов
• Направляющие на дне — возможность фиксации клеммников и модульных устройств
• Огнестойкий материал — повышает пожарную безопасность системы

Ограничения применения

• Не применяется во влажных помещениях (ванна, баня, подвал) — степень защиты IP20 не предохраняет от влаги
• Не подходит для наружной установки — не защищена от осадков и пыли
• Не рекомендовано использовать для кабелей с диаметром менее 16 мм — возможен люфт и плохая фиксация
• Не допускается применение с металлическими трубами — вводы рассчитаны только на пластик
• Не используется в местах с высокой механической нагрузкой — например, рядом с проходами или дверями

Примеры использования

• Разветвление группы освещения в квартире — один кабель от щита делится на три точки светильников
• Подключение розеточного контура — входящий кабель соединяется с несколькими выходами
• Объединение сигналов от датчиков движения или автоматических выключателей
• Монтаж в новостройках при скрытой проводке в бетонных плитах

Практические советы

• Перед монтажом проверьте, чтобы отверстие в стене было точно 70 мм — меньший размер затруднит установку, больший — вызовет трещины
• При использовании кабелей сечением 2,5–4 мм² выбирайте вводы 20 мм; для 6 мм² — используйте 25 мм
• Не забудьте оставить запас провода (15–20 см) внутри коробки — это упрощает замену и ремонт
• Для фиксации клеммника используйте самонарезающие винты M3–M4 — они идеально подходят под направляющие
• После сборки проверьте герметичность защелок — крышка должна плотно прилегать, но не требовать усилия
• Артикул у195 и модель из 11 серии HEGEL совместимы с другими элементами этой серии — можно собирать единые системы
