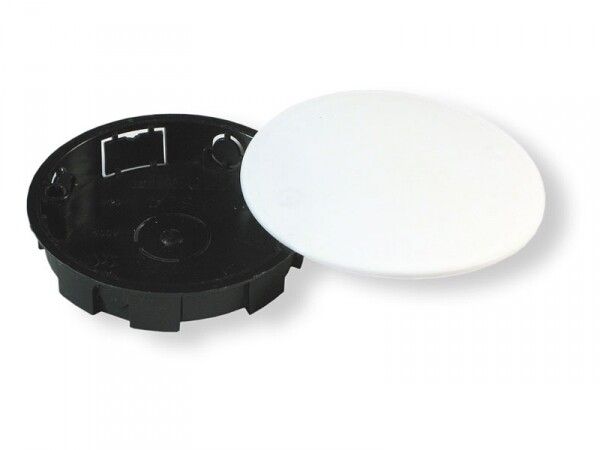

Коробка распределительная с/у 70х14 для сплошных стен круглая с крышкой,9 выводов | У194 HEGEL

Коробка распределительная для сплошных стен, мягкий пластик, диаметр 20 мм, 9 выводов от бренда HEGEL (артикул у194) предназначена для безопасного разветвления электрических проводов внутри сплошных стен, обеспечивая доступ к точкам потребления - розеткам, выключателям и светильникам.

Назначение и область применения

Эта распределительная коробка используется для соединения и разводки кабелей в местах, где требуется перераспределение электрической цепи - например, перед подключением нескольких розеток или светильников от одного ввода. Подходит для скрытой проводки в бетонных, кирпичных и других сплошных стенах. Применяется в жилых домах, офисах, производственных помещениях и общественных зданиях.

Технические характеристики

• Форма: круглая, с монтажной глубиной 13 мм - позволяет утопить коробку в стене без выпуклости
• Диаметр корпуса: 70 мм - оптимальный размер для размещения 9 кабелей
• Количество входов: 9 - возможность подключения до девяти кабелей
• Диаметр кабеля: 16–25 мм - совместима с большинством силовых и осветительных кабелей
• Диаметр трубы: 20/25 мм - подходит для ввода гофротруб или металлорукава
• Материал: полипропилен - легкий, ударопрочный, не поддерживающий горение
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупными предметами, но не от воды
• Крышка: непрозрачная, фиксируется защелками - удобна для быстрого доступа
• Ввод сзади: да - позволяет заводить кабели через заднюю часть, снижая нагрузку на боковые отверстия
• Тип ввода: штампованные отверстия - легко рассверливать под нужный диаметр
• Цвет: черный - маскируется под темные стены и отделку
• Без галогенов - при возгорании не выделяет токсичных паров

Совместимость и монтаж

Коробка устанавливается методом скрытой проводки. Для монтажа в стене делают нишу подходящего диаметра и глубины. Крепление осуществляется с помощью винтов - они входят в комплект. Отверстия для ввода кабелей можно расширить обычным сверлом. Учитывайте, что внутренний объем ограничен - не рекомендуется заполнять более чем 80% свободного пространства кабелями. Максимальный внешний диаметр кабеля - 25 мм; при использовании кабелей близких к пределу, проверьте соответствие посадочному диаметру отверстий.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для внутренней электромонтажной аппаратуры. Материал - полипропилен без галогенов - повышает пожарную безопасность. Степень защиты IP20 исключает риск случайного контакта с токоведущими частями, но не предназначен для влажных помещений. Не используйте в банях, кухнях с высокой влажностью или на улице.

Преимущества

• Глубина всего 13 мм - минимальное вскрытие стены, сохраняет целостность конструкции
• Закрывающаяся защелками крышка - не требует инструментов для обслуживания
• Штампованные вводы - легко адаптировать под любой тип труб или кабеля
• Черный цвет - не бросается в глаза после финишной отделки
• Отсутствие галогенов - экологически безопаснее при возможном возгорании

Ограничения применения

• Не предназначена для открытой проводки - только для скрытой установки в сплошные стены
• IP20 не защищает от влаги - нельзя использовать в ванных комнатах, на улице, в сырых цехах
• Максимальный диаметр кабеля - 25 мм; большие кабели не войдут
• Нет встроенной системы кабельного крепления - необходимо дополнительно фиксировать провода
• Непрозрачная крышка - невозможно визуально контролировать состояние проводов без снятия

Примеры использования

• Разветвление питания от одной линии к трём розеткам в комнате
• Подключение группы из четырёх светильников от одного выключателя
• Объединение кабелей от щита к группе точечных светильников в потолке
• Переход между двумя участками проводки в кирпичной стене

Практические советы

• Перед монтажом просверлите отверстия в коробке под нужный диаметр - лучше делать это до установки в стену
• При использовании кабелей с большим радиусом изгиба - оставляйте минимум 5 см свободного пространства внутри
• Не затягивайте вводы слишком сильно - это может деформировать мягкую стенку полипропилена
• Проверьте соответствие диаметра трубы (20/25 мм) и диаметра кабеля - если кабель толще 25 мм, выбирайте другую модель
• После монтажа заклейте все лишние отверстия герметиком - даже при IP20 это снижает риск попадания пыли
