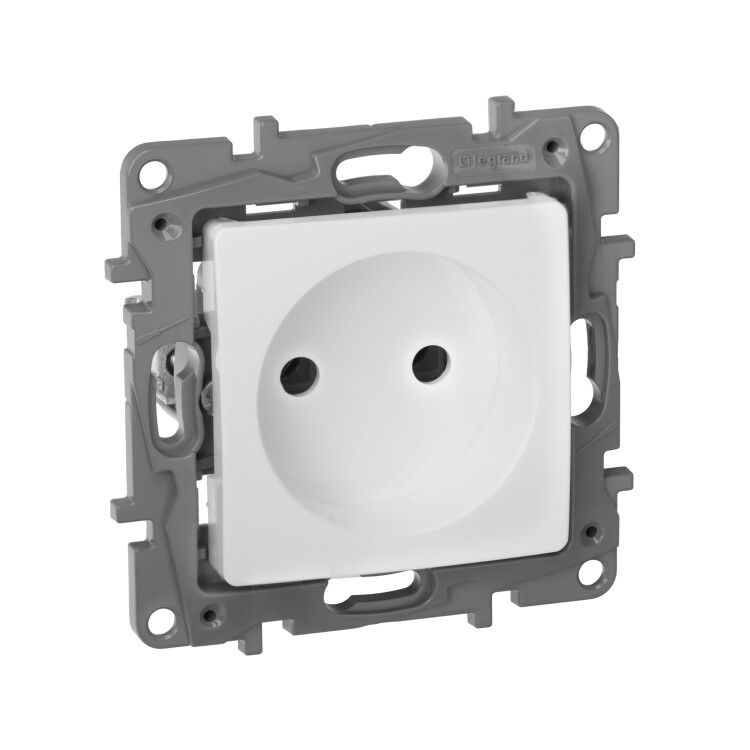

Розетка 1-м СП Etika 16А IP20 250В 2P без заземл. немецк. стандарт винтов. клеммы механизм бел. IEK 672220 Legrand

Розетка штепсельная 1-местная 16А 250В без заземления винтовые клеммы белая от Legrand (серии Etika, артикул 672220) предназначена для подключения бытовых и промышленных устройств в сетях без защитного заземления. Подходит для скрытой установки в стеновые коробки, отличается надёжным соединением через винтовые клеммы и ударопрочной лицевой панелью.

Назначение и область применения

Эта розетка используется там, где в проводке отсутствует защитный проводник PE - например, в старых жилых домах, административных зданиях или объектах с необновлённой электропроводкой. Предназначена для постоянного подключения оборудования с рабочим током до 16 А и мощностью до 3680 Вт при напряжении 250 В. Не применяется для устройств, требующих заземления - таких как компьютеры, стиральные машины, холодильники или металлические корпуса с электрооборудованием.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50–60 Гц
• Количество фаз: 1
• Заземление: отсутствует
• Количество постов: 1
• Количество активных контактов: 1 (L+N)
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Ударопрочность: IK04 - выдерживает удар энергий до 0,5 Дж
• Габариты: 75,8 × 75,8 × 45 мм
• Материал корпуса: поликарбонат (не поддерживающий горение)
• Контакты: латунь CuZn37 - устойчивы к окислению, сохраняют плотный контакт
• Подключение: винтовые клеммы
• Цвет: белый, глянцевая отделка
• Крышка: есть, крепится на защелках
• Суппорт: да - позволяет устанавливать механизм в монтажную коробку
• Гарантия: 24 месяца

Совместимость и монтаж

Розетка Legrand Etika 672220 рассчитана на скрытую установку в стандартные монтажные коробки. Для правильного монтажа необходимо:

• Использовать коробку с минимальной глубиной 45 мм - хотя производитель указывает 0 мм, реальная установка требует места для механизма и проводов.
• Фиксация осуществляется двумя способами: на распорные лапки и через два шурупа (в комплекте не предусмотрены, нужны саморезы M3.5×16 мм).
• Провода зачищаются на 8–10 мм, затягиваются винтовыми клеммами - перетягивать нельзя, чтобы не повредить латунные контакты.
• При монтаже нескольких розеток рядом - специальный профиль корпуса обеспечивает точное совмещение без щелей между постами.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для внутренней установки в сухих помещениях. Конструкция исключает доступ к токоведущим частям при установленной крышке. Поликарбонатовый корпус не проводит ток и не поддерживает горение. Серия Etika не содержит галогенов, что снижает риск образования токсичных веществ при перегреве. Соответствие нормам IEC 60884-1 и ГОСТ Р 51321.1.

Преимущества

• Латунные контакты обеспечивают долговечность и стабильный контакт даже после десятков вставлений вилок.
• Крышка на защелках легко снимается для обслуживания, не требует инструментов.
• Высокая механическая прочность корпуса - устойчив к царапинам, загрязнениям и выгоранию.
• Надёжная фиксация в коробке благодаря острым распорным лапкам с широким углом раскрытия.
• Произведено в рамках серийной системы Etika - все элементы взаимозаменяемы и совместимы друг с другом.

Ограничения применения

• Не допускается использование в помещениях с повышенной влажностью (ванна, баня, бассейн) - IP20 не обеспечивает защиту от воды.
• Нельзя применять для оборудования, которое требует заземления - это создаёт риск поражения током.
• Не предназначен для подключения мощных нагревательных приборов свыше 3,6 кВт - возможен перегрев контактов.
• Не рекомендуется для установки в местах с высокой вероятностью механических ударов - IK04 недостаточно для промышленных условий.
• Отсутствуют индикаторы питания - невозможно определить наличие напряжения визуально.

Примеры использования

• Освещение - подключение светильников с выключателями в старых квартирах.
• Телевизоры, зарядные устройства, радиоприёмники - маломощная техника без необходимости заземления.
• Оборудование в офисах и складах с необновлённой проводкой - принтеры, факсимильные аппараты.
• Временные точки питания на стройплощадках - при отсутствии заземляющего контура.

Практические советы

• Перед установкой проверьте тип проводки - если есть третий провод (PE), используйте розетку с заземлением.
• При замене старой розетки - убедитесь, что новые провода не задевают за края монтажной коробки, иначе будет трудно закрыть крышку.
• Не используйте переходники с заземлением - они не решат проблему отсутствия заземляющего провода и создадут ложное ощущение безопасности.
• При групповой установке нескольких розеток - начинайте с крайних, затем двигайтесь к центру, чтобы избежать перекосов.
• Проверяйте затяжку винтов через год после установки - латунь может слегка “осесть” под нагрузкой.
