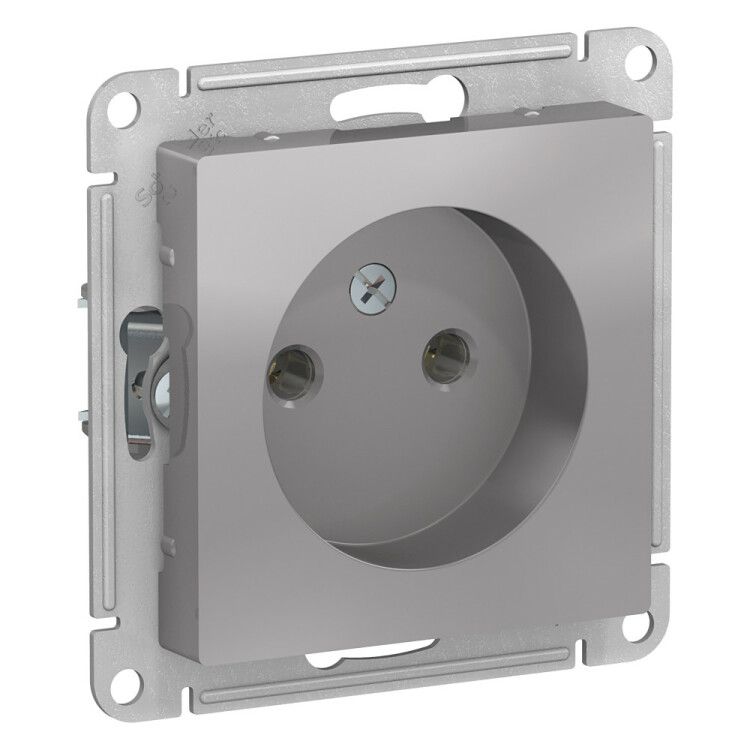

Розетка штепсельная AtlasDesign SE 16А 250В без заземления Systeme Electric ATN000341

Розетка силовая без заземления 16А механизм алюминий SE - это однопостовой механизм серии AtlasDesign от Systeme Electric, предназначенный для скрытой установки в бытовых и промышленных сетях 220–250 В, 50 Гц. Подходит для подключения оборудования с двумя контактами, где заземление не требуется. Артикул atn000341.

Назначение и область применения

Розетка силовая без заземления 16А механизм алюминий SE используется там, где не нужна защитная земляющая жила - например, для питания переносного инструмента, светильников, насосов, маломощных станков и других устройств класса II. Применяется в помещениях с нормальной влажностью: мастерские, склады, административные здания, объекты ЖКХ. Механизм совместим с монтажными коробками глубиной от 35,1 мм.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220–250 В
• Частота: 50 Гц
• Количество фаз: 1
• Количество активных контактов: 2 (фаза + ноль)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Ударопрочность: IK01 - минимальная защита от механических ударов
• Максимальное сечение кабеля: 4 мм2
• Габариты: 71×71×35,1 мм
• Материал корпуса: ABS-пластик, не содержащий галогенов
• Цвет лицевой пластины: матовый алюминий
• Климатическое исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата, в закрытых помещениях
• Норматив: соответствует МЭК 60884-1

Совместимость и монтаж

Розетка силовая без заземления 16А механизм алюминий SE устанавливается в стандартную круглую монтажную коробку с внутренним диаметром не менее 68 мм. Крепится винтовым способом через усиленные лапки - они обеспечивают плотную фиксацию даже в старых коробках с износом. Для подключения используются винтовые зажимы - допускаются провода сечением до 4 мм2. Нельзя использовать многожильные провода без опрессовки наконечниками. Механизм имеет суппорт - это позволяет легко выровнять его в коробке перед окончательным затягиванием.

Безопасность и стандарты

Розетка выполнена в соответствии с международным стандартом МЭК 60884-1. Отличается изолированной конструкцией - все токоведущие части защищены пластиковым корпусом. Наличие крышки предотвращает случайный доступ к контактам после установки. Однако IP20 не обеспечивает защиту от брызг, влаги и пыли - применение в сырых местах, на улице или в цехах с высокой запылённостью недопустимо.

Преимущества

• Матовое покрытие поверхности снижает блики и хорошо сочетается с современным интерьером
• ABS-пластик устойчив к царапинам и длительному воздействию УФ-излучения - сохраняет внешний вид при частом использовании
• Усиленные монтажные лапки повышают надёжность крепления в коробке, особенно при вибрациях
• Отсутствие галогенов в материале снижает риск образования токсичных газов при возгорании
• Суппорт упрощает точную регулировку положения механизма во время монтажа

Ограничения применения

• Не применяется в помещениях с повышенной влажностью (ванная, баня, подвалы без вентиляции)
• Запрещено использование в местах с возможным попаданием воды, пыли, масел - IP20 не защищает от этих факторов
• Не подходит для мощных устройств с заземлением (например, стиральные машины, сварочные аппараты)
• Не рекомендуется для открытой установки - предназначен исключительно для скрытой монтажной системы
• Не имеет индикации состояния - нельзя визуально определить, включена ли розетка

Примеры использования

• Подключение перфоратора, болгарки или шуруповёрта в слесарной мастерской
• Питание освещения в складском помещении
• Работа с бытовыми приборами класса II - радиоприёмники, зарядные устройства, фены без заземляющего контакта
• Оборудование автоматических линий, где заземление уже реализовано на уровне рамы или корпуса

Практические советы

• Перед установкой проверьте глубину монтажной коробки - она должна быть не меньше 35,1 мм, иначе механизм не войдёт полностью
• Используйте только медные провода сечением до 4 мм2; многожильные провода обязательно обжимайте наконечниками
• Не используйте розетку в качестве ответвительной точки - она рассчитана только на одну нагрузку
• При замене старой розетки убедитесь, что в сети действительно нет заземления - если есть, лучше выбрать модель с заземляющим контактом
• При сборке не переусердствуйте с затяжкой винтов - можно повредить резьбу в пластике
