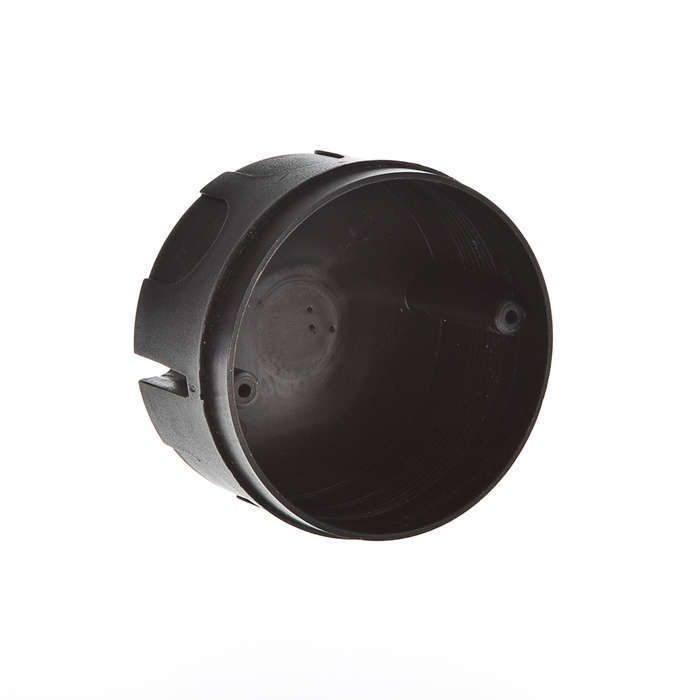

Коробка установочная СП 70х40 У-196 IP30 Ruvinil 10146 TYCO

Коробка установочная скрытая без винтов 70х40 У-196 IP30 - это компактный элемент для скрытой проводки в бетонных и кирпичных стенах, предназначенный для монтажа одного электроустройства. Произведён из полипропилена, соответствует требованиям IP30 и совместима с винтовой фиксацией оборудования. Бренды Рувинил, Тусо и Ruvinil выпускают эту модель как часть стандартизированной линейки установочных коробок.

Назначение и область применения

Коробка установочная скрытая без винтов 70х40 У-196 IP30 используется для внутренней проводки в сплошных стенах - бетонных, кирпичных или аналогичных материалах. Она служит местом крепления одиночного выключателя, розетки, модуля автоматики или другого устройства с винтовым креплением. Подходит для жилых, офисных и промышленных объектов, где требуется скрытый монтаж без внешних крепёжных элементов на поверхности стены.

Технические характеристики

• Габариты: ширина 70 мм, монтажная глубина 40 мм
• Форма: круглая
• Количество постов: 1
• Количество устройств: 1
• Материал: полипропилен
• Степень защиты: IP30 - защита от твёрдых предметов крупнее 2,5 мм, но не от воды
• Цвет: чёрный
• Способ монтажа: встраивается в стену, фиксируется раствором или штукатуркой
• Фиксация устройства: винтовая (коробка сама не имеет винтов - они используются для крепления самого аппарата внутри)
• Рабочий температурный диапазон: от -5 C до +60 C

Совместимость и монтаж

Коробка установочная скрытая без винтов 70х40 У-196 IP30 совместима со всеми бытовыми и промышленными устройствами, которые крепятся винтами и имеют габариты, умещающиеся в её внутреннем объёме. Для монтажа необходимо высверлить отверстие в стене подходящего диаметра - коробка должна плотно входить, чтобы не выпадать при заливке раствора. Перфорация на боковой стенке позволяет ввести кабель или гофротрубу. После установки коробка заполняется строительным раствором или алебастром, который обеспечивает механическую фиксацию. Крепление самого устройства (розетки, выключателя) выполняется отдельно - через винты, предусмотренные конструкцией этого устройства.

Безопасность и стандарты

Коробка изготовлена из полипропилена - материала с отличной диэлектрической прочностью, что исключает риск поражения током при повреждении изоляции проводов. Степень защиты IP30 гарантирует безопасность от контакта с инструментами или пальцами, но не защищает от влаги - поэтому применение допускается только во внутренних помещениях, без риска попадания воды. Соответствует общим требованиям ГОСТ Р 50044.1–92 к установочным изделиям для скрытой проводки.

Преимущества

• Удобство монтажа: отсутствие собственных винтов ускоряет процесс встройки в стену
• Высокая механическая прочность: полипропилен выдерживает давление при затирке штукатурки
• Экономия места: компактные габариты позволяют использовать в ограниченном пространстве
• Устойчивость к химическим воздействиям: материал не реагирует на цементные составы и бытовые чистящие средства
• Перфорация для ввода кабеля: упрощает прокладку проводов без дополнительных переходников

Ограничения применения

• Не применяется в условиях повышенной влажности (ванная, баня, улица) - IP30 не защищает от воды
• Не подходит для поверхностного монтажа - требует углубления в стену
• Не совместима с устройствами, требующими более чем один пост (например, двойной выключатель)
• Не рекомендовано использование в зонах с частыми ударными нагрузками (например, в промзонах с вибрационным оборудованием)
• Температурный предел ниже -5 C может вызвать хрупкость полипропилена - не использовать в неотапливаемых помещениях зимой

Примеры использования

• Установка одноклавишного выключателя в бетонной стене квартиры
• Монтаж розетки в кирпичной стене офисного помещения
• Размещение терморегулятора системы тёплого пола в стяжке
• Подключение датчика движения в коридоре многоквартирного дома

Практические советы

• При сверлении отверстия в стене делайте его на 1–2 мм шире, чем наружный диаметр коробки - так она легче войдёт и будет надёжно закреплена раствором
• Перед заливкой проверьте, чтобы кабели свободно проходили через перфорацию - не допускайте их перегиба
• Не используйте коробку как точку ответвления проводов - для этого нужны распределительные коробки
• Выбирайте устройство (выключатель/розетку) с минимальной глубиной корпуса - 40 мм - это предел, и слишком массивные модели не поместятся
• При работе в холодную погоду (ближе к -5 C) нагрейте коробку перед установкой - это повысит эластичность полипропилена и снизит риск трещин
