Держатель с защелкой CF20 ELASTA 20 мм оранжевый IEK (ИЭК) ET-TA00D-CF-020-K09-010

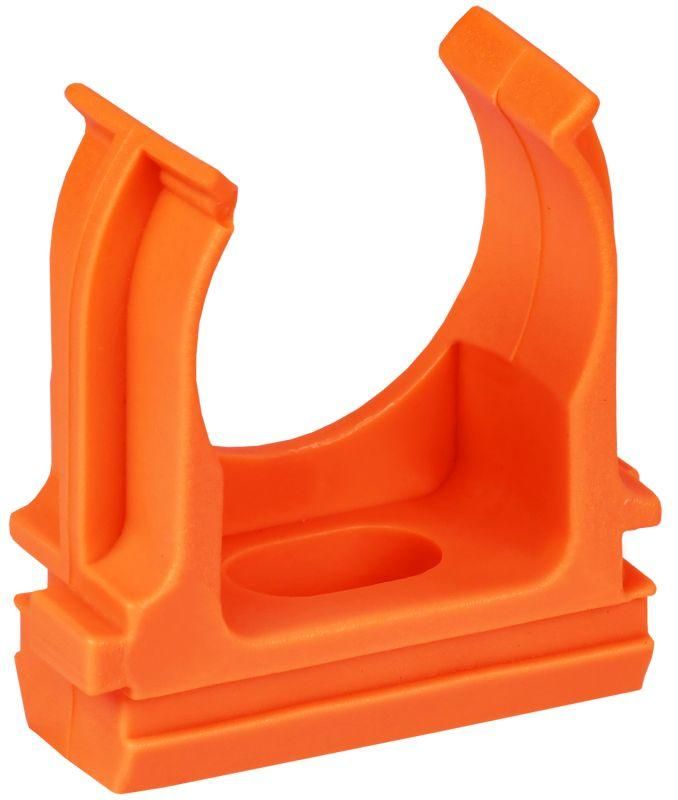

Держатель с защелкой CF20 оранжевый от IEK - это надежный крепеж для фиксации одиночной трубы диаметром 20 мм. Простой, легкий и устойчивый к химическим воздействиям, он подходит для монтажа в системах с невысокими механическими нагрузками. Артикул et-ta00d-cf-020-k09-010 входит в серию ELASTA и рассчитан на использование в условиях от -10C до +60C.

Назначение и область применения

Держатель с защелкой CF20 оранжевый используется для фиксации пластиковых или металлических труб диаметром 20 мм. Подходит для монтажа в системах водоснабжения, пневматики, сжатого воздуха, слаботочных коммуникаций и других трубопроводов, где требуется быстрая установка и возможность последующего расширения системы.

Технические характеристики

• Диаметр трубы: 20 мм - совпадает с внутренним диаметром зажима, обеспечивает плотную посадку;
• Материал: полипропилен - устойчив к влаге, маслам, щелочам и большинству кислот, не проводит электричество;
• Диапазон рабочих температур: от -10C до +60C - не рекомендуется для экстремальных условий, например, на улице зимой или рядом с нагревательными элементами;
• Тип крепления: отверстие под винт/шуруп - позволяет закрепить на стене, потолке или панели с помощью саморезов или болтов;
• Цвет: оранжевый - повышает видимость в сложных условиях, удобен для визуального контроля;
• Максимальное количество труб: одна - каждый держатель рассчитан только на одну трубу;
• Возможность соединения в ряд: да - можно собирать цепочки из нескольких держателей для вытянутых участков трассы.

Совместимость и монтаж

Держатель с защелкой CF20 оранжевый легко монтируется одним движением: труба вставляется в защелку, затем устройство фиксируется на поверхности через два отверстия под винты. Для прочного крепления используйте винты M4–M5 длиной 16–25 мм. Убедитесь, что поверхность, куда крепится держатель, ровная и не деформируется под нагрузкой. Соединяя несколько держателей в ряд, сохраняйте равномерный шаг - не более 80 см между точками крепления, чтобы избежать прогиба трубы.

Безопасность и стандарты

Держатель соответствует требованиям безопасности для электроустановок и трубопроводов в помещениях. Материал полипропилена не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации. Серия ELASTA от IEK прошла испытания на долговечность и устойчивость к старению.

Преимущества

• Быстрый монтаж - защелка позволяет установить трубу без инструментов;
• Удобная сборка в цепочки - позволяет формировать длинные линии крепления без дополнительных деталей;
• Легкий вес - снижает нагрузку на крепежную поверхность;
• Не требует обслуживания - не ржавеет, не корродирует, не нуждается в смазке;
• Яркий цвет - упрощает поиск и диагностику в густой сети труб.

Ограничения применения

• Не применяется при температурах ниже -10C - материал становится хрупким и может треснуть при ударе;
• Не подходит для высоконагруженных систем - не рассчитан на давление выше 10 бар или динамические нагрузки (вибрации, удары);
• Не использовать в местах с постоянным прямым UV-облучением - полипропилен со временем теряет эластичность;
• Запрещено применять для труб с внешней резьбой или нестандартной формой - только гладкая круглая труба Ø20 мм.

Примеры использования

• Фиксация воздушных шлангов на станках в цехах;
• Крепление трубок подачи воды к автоматическим мойкам;
• Укладка сигнальных кабелей в жестких защитных трубках в распределительных щитах;
• Сборка временных линий для тестирования оборудования;
• Монтаж трубопровода в теплицах или лабораториях с контролируемой средой.

Практические советы

• Перед монтажом проверьте, что труба имеет точно 20 мм наружного диаметра - даже +-0,5 мм может вызвать плохую посадку;
• При использовании в ряду - начинайте крепление с самого нижнего или крайнего положения, чтобы избежать перекоса;
• Не затягивайте винты слишком сильно - это может деформировать полипропиленовый корпус;
• Для частого доступа к трубе выбирайте держатели с защелкой вместо жестких креплений - они позволяют быстро освободить трубу;
• Артикул et-ta00d-cf-020-k09-010 совместим с другими изделиями серии ELASTA - можно комбинировать с переходниками, углами и кронштейнами того же бренда.
