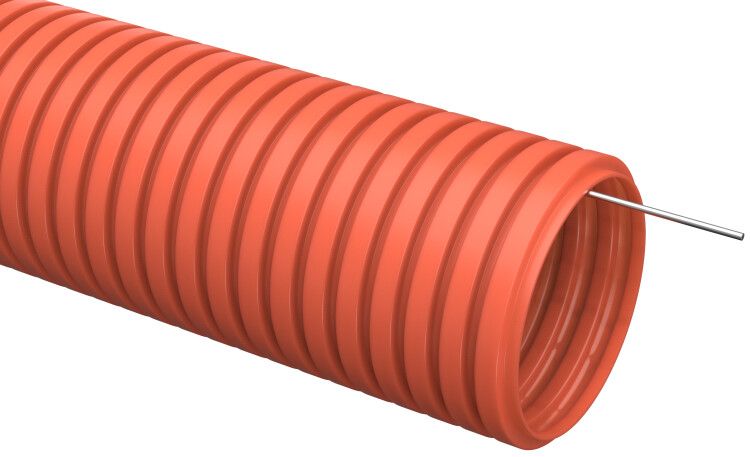

Труба гофрированная ПНД d=20мм с зондом оранжевая (100м) IEK - CTG20-20-K04-100

Труба гофрированная полиэтилен низкого давления (ПНД) d20мм с протяжкой/зондом оранжевая (100м) от IEK (ИЭК) - гибкий защитный канал для прокладки кабелей в стенах, полу и потолках. Артикул ctg20-20-k04-100 подходит для скрытых электромонтажных работ в негорючих конструкциях.

Назначение и область применения

Труба гофрированная полиэтилен низкого давления (ПНД) d20мм с протяжкой/зондом оранжевая (100м) используется для защиты и организации прокладки электрических кабелей: силовых, слаботочных и информационных. Применяется исключительно в скрытой проводке внутри негорючих конструкций - в штробах стен, бетонной стяжке полов, пустотах перекрытий и потолочных плитах. Не допускается открытая прокладка на поверхности из-за высокой горючести материала.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) - устойчив к влаге, химически инертен
• Наружный диаметр: 20 мм - подходит для прокладки до 3–4 одножильных кабелей сечением до 2,5 мм2
• Длина: 100 метров - одна катушка покрывает значительную зону монтажа
• Температурный режим: от –40 C до +90 C - работает в холодных помещениях и рядом с нагреваемыми элементами
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Прочность при сжатии: 320 Н - выдерживает нагрузку от бетонной стяжки и легких конструкций, но не предназначен для механических ударов
• Цвет: оранжевый - стандартизированная расцветка для визуального отличия от других труб
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Горючесть: материал распространяет горение - запрещено использование в местах с повышенным пожарным риском
• Состав: без галогенов - при возгорании не выделяет токсичных газов

Совместимость и монтаж

Труба gофрированная полиэтилен низкого давления (ПНД) d20мм с протяжкой/зондом оранжевая (100м) оснащена внутренней протяжкой - стальной или пластиковой лентой, которая позволяет легко затянуть кабель через всю длину трубы. Монтаж выполняется после формирования штробы или подготовки канала в стяжке. Кабель заводится в один конец трубы, затем протягивается с помощью протяжки. Для соединения участков используются фитинги IEK серии ELASTA. Не рекомендуется использовать в условиях частых изгибов под углом менее 90° - возможна деформация профиля.

Безопасность и стандарты

Труба соответствует требованиям к изоляционным материалам для электромонтажа. Отсутствие галогенов снижает опасность при пожаре. Однако из-за способности распространять горение она не сертифицирована для использования в системах с требованием нераспространения пламени (например, в общественных зданиях по нормам ПУЭ для эвакуационных путей). Применяется только там, где есть негорючая среда вокруг - бетон, кирпич, штукатурка.

Преимущества

• Высокая гибкость - легко укладывается по извилистым трассам без специальных инструментов
• Протяжка в комплекте - экономит время при прокладке кабелей
• Устойчивость к влаге и коррозии - идеальна для помещений с высокой влажностью
• Легкий вес - удобно транспортировать и хранить
• Долгий срок службы - 25 лет при правильном монтаже

Ограничения применения

• Запрещена открытая прокладка - материал горюч и не подходит для видимых участков
• Не применяется в местах с риском механических повреждений - например, в цехах с движущимся оборудованием
• Не подходит для прокладки в деревянных конструкциях - даже при наличии огнеупорной отделки
• IP40 не защищает от попадания воды - нельзя использовать во влажных зонах без дополнительной герметизации
• Не рассчитана на большие радиусы изгиба - минимальный радиус изгиба около 80 мм

Примеры использования

• Прокладка кабеля питания для розеток в бетонной стене квартиры
• Скрытая проводка светильников в потолке из железобетонных плит
• Прокладка сигнального кабеля для домашней системы безопасности в стяжке пола
• Монтаж Ethernet-кабелей между этажами в жилом доме

Практические советы

• Перед монтажом проверьте, что штроба шире диаметра трубы минимум на 5 мм - так будет легче уложить и закрепить её раствором
• При использовании нескольких труб в одной штробе оставляйте зазор между ними - это предотвращает перегрев при длительной нагрузке
• Не используйте эту трубу для прокладки кабелей с большим внешним диаметром - максимальная загрузка: 3–4 кабеля 2,5 мм2
• При необходимости разрезать трубу - используйте острые ножницы; срез делайте ровным, чтобы не повредить протяжку
• Артикул ctg20-20-k04-100 совместим с фитингами IEK серии ELASTA - выбирайте те же брендовые комплектующие для надежного соединения
