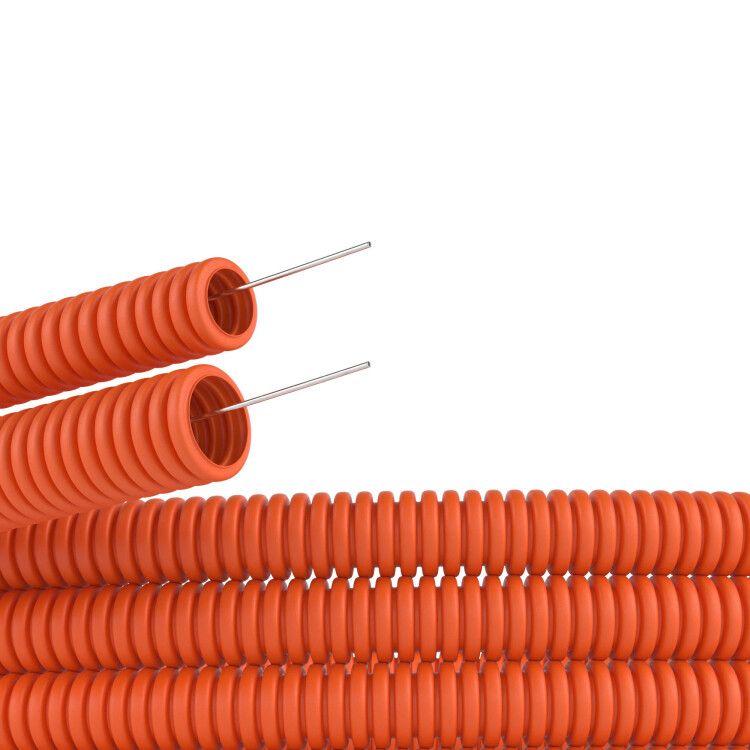

Труба гофрированная ПНД гибкая легкая d20мм с протяжкой оранж. (уп.100м) DKC 71920 ДКС

Труба гофрированная полимерная низкого давления (ПНД) гибкая легкая d20 мм с протяжкой, длина 100 м, цвет оранжевый от DKC (ДКС) - это lightweight-решение для скрытой прокладки кабелей в стяжках, штробах и бетонных конструкциях. Артикул 71920 обеспечивает удобство монтажа благодаря встроенной протяжке и высокой гибкости.

Назначение и область применения

Труба гофрированная полимерная низкого давления (ПНД) гибкая легкая d20 мм с протяжкой, длина 100 м, цвет оранжевый предназначена для защиты кабелей и проводов при скрытой прокладке. Подходит для установки в:

• штробы в стенах;
• бетонные стяжки полов;
• монолитные конструкции;
• полые перекрытия и потолочные ниши;
• зоны с ограниченным доступом, где нужна гибкость и малый вес.

Используется в жилых домах, офисах, производственных помещениях и объектах капитального строительства. Не рекомендуется для открытой прокладки под механическими нагрузками или в местах с риском повреждения острыми предметами.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 14,5 мм - позволяет пропускать кабели до 8–10 мм в диаметре (например, 2×1,5 мм2 или 3×2,5 мм2)
• Длина бухты: 100 метров - оптимальна для крупных участков прокладки
• Материал: полиэтилен низкого давления (ПНД) - химически стойкий, долговечный, не выделяет токсинов
• Температура эксплуатации: от –40 C до +90 C - работает в холодных и нагреваемых зонах
• Степень защиты IP55: защита от пыли и струй воды - подходит для влажных помещений и временного наружного использования
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус изгиба при монтаже
• Ударопрочность: 2 Дж при –40 C - сохраняет целостность даже в мороз
• Прочность на разрыв: 200 Н; при сжатии: 125 Н - выдерживает типичные нагрузки при заливке бетоном
• Маслостойкость: да - не разрушается при контакте с маслами и смазками
• Устойчивость к УФ: да - не теряет свойств под солнцем, но не предназначен для постоянной открытой эксплуатации
• Цвет: оранжевый - стандартизированная окраска для обозначения слаботочных систем
• Продольные прорези и разрез: есть - позволяют легко вскрыть трубу для замены кабеля или проверки
• Не содержит галогенов: при возгорании не выделяет токсичных газов
• Распространяет горение: да - сама по себе горюча, требует соблюдения норм противопожарной безопасности

Совместимость и монтаж

Труба гофрированная полимерная низкого давления (ПНД) гибкая легкая d20 мм с протяжкой, длина 100 м, цвет оранжевый совместима со всеми стандартными кабелями и проводами, подходящими по внешнему диаметру. Протяжка (стальная или пластиковая нить) уже вставлена в трубу - её можно использовать для затяжки кабеля без дополнительных инструментов.

Правила монтажа:

• Не изгибайте трубу с радиусом меньше 60 мм - это может вызвать деформацию и снижение проходимости.
• При заливке в бетон убедитесь, что труба не пережата арматурой.
• При прокладке в штробах используйте фиксаторы через каждые 50–70 см.
• При необходимости соединения - применяйте муфты и переходники того же диаметра (20 мм).
• После прокладки кабеля закройте продольный разрез клеевой лентой или специальной герметизирующей лентой, если требуется повышенная герметичность.

Безопасность и стандарты

Труба соответствует требованиям к электротехническим изделиям для скрытой прокладки. Материал - безгалогенный, что снижает опасность при пожаре. Однако, поскольку она распространяет горение, её нельзя использовать в местах, где предъявляются требования к негорючести (например, в эвакуационных коридорах по СП 7.13130). Для таких зон выбирайте трубы с классом горючести Г1 или выше.

Преимущества

• Легкий вес - удобно транспортировать и работать одной рукой
• Высокая гибкость - проходит через сложные маршруты без усилий
• Встроенная протяжка - экономит время при прокладке кабеля
• Устойчивость к влаге, химикатам и перепадам температур
• Продольный разрез - возможность быстрого доступа к кабелю без резки трубы
• Оранжевый цвет - визуально отличает слаботочные системы от силовых

Ограничения применения

• Не предназначена для прокладки под дорогами, в земле под автотранспортом или в местах с динамическими нагрузками
• Не подходит для открытой прокладки в зонах с риском механических повреждений (например, на полу цеха)
• Не является негорючей - запрещено использование там, где требуются материалы с классом горючести Г1–Г0
• Не следует использовать в качестве основной конструкционной трубы для напряжения выше 1000 В - только для слаботочных сетей и низковольтной проводки

Примеры использования

• Прокладка сети Ethernet и видеокамер в стяжке пола в офисе
• Скрытая прокладка кабелей освещения и датчиков в монолитной квартире
• Защита сигнальных проводов в штробах стен частного дома
• Подключение терморегуляторов и датчиков в системах “умный дом”
• Прокладка кабелей управления в промышленных щитах с плотной компоновкой

Практические советы

• Перед монтажом проверьте, чтобы протяжка была целой - иногда она может порваться при транспортировке.
• Если кабель слишком толстый - не пытайтесь насильственно затянуть. Выберите трубу большего диаметра (например, 25 мм).
• При работе в холодную погоду (ниже –20 C) согрейте трубу перед изгибом - ПНД становится более хрупким.
• Для многократного использования - после демонтажа аккуратно размотайте бухту, не перегибая.
• Артикул 71920 от DKC (ДКС) часто заказывают в паре с фитингами серии Octopus - они идеально сочетаются по форме и материалу.
