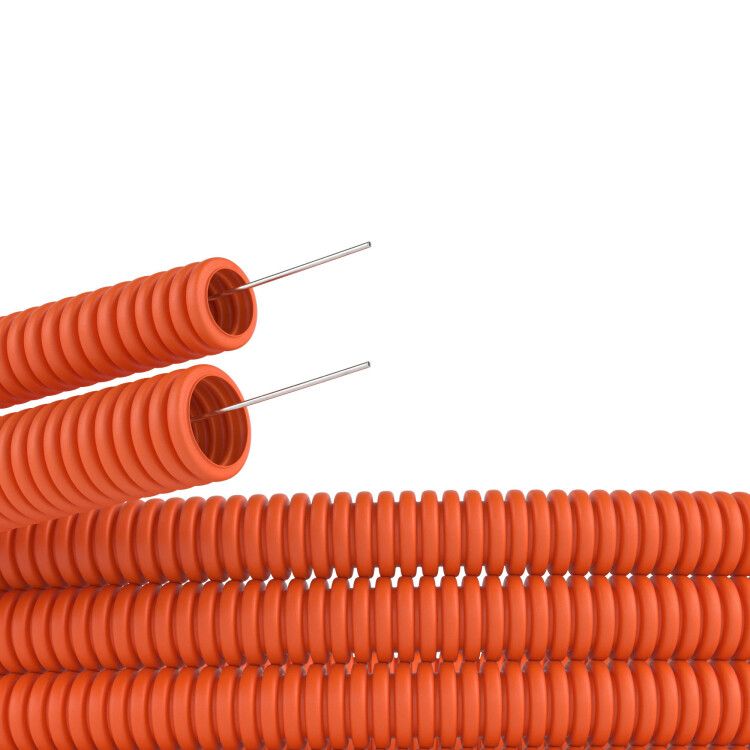

Труба гофрированная ПНД гибкая тяжелая d20мм с протяжкой оранж. (уп.100м) DKC 71520 ДКС

Труба гофрированная полимерная низкого давления диаметр 20 мм, тяжелая, с протяжкой, длина 100 м, цвет оранжевый от DKC (ДКС) - это надёжная защита для кабелей при скрытой прокладке в бетоне, стяжке или штробах. Благодаря наличию протяжки и высокой механической стойкости, она удобна для монтажа и долговечна в эксплуатации.

Назначение и область применения

Труба гофрированная полимерная низкого давления диаметр 20 мм, тяжелая, с протяжкой, длина 100 м, цвет оранжевый используется для прокладки электрических, слаботочных и коммуникационных кабелей внутри строительных конструкций. Подходит для скрытой установки в монолитном бетоне, цементной стяжке полов, штробах стен и перегородках. Применяется в жилых, офисных и промышленных зданиях. Цвет оранжевый позволяет легко выявить её расположение при последующих работах.

Технические характеристики

• Наружный диаметр: 19,4 мм
• Внутренний диаметр: 14,2 мм
• Номинальный диаметр: 20 мм - соответствует стандартным переходникам и фитингам
• Длина бухты: 100 м - оптимальна для крупных объектов и минимизации стыков
• Материал: полиэтилен низкого давления (ПНД) - химически стойкий, эластичный, не корродирует
• Степень защиты: IP55 - защищает от пыли и струй воды с любого направления (при условии герметичного соединения с фитингами)
• Температурный диапазон: от -40 C до +90 C - работает в холодных помещениях и рядом с нагревательными элементами
• Прочность на разрыв: 200 Н - выдерживает значительные нагрузки при затяжке кабеля
• Прочность при сжатии: 320 Н - сохраняет форму даже под давлением бетона или стяжки
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус поворота без деформации
• Ударопрочность: уровень 6 - устойчива к механическим воздействиям при монтаже
• Устойчивость к УФ: да - не теряет свойств под прямыми солнечными лучами (при открытой прокладке)
• Маслостойкость: да - не разрушается при контакте с маслами и смазками
• Продольные прорези и разрез: есть - позволяют легко раскрыть трубу для замены или добавления кабеля без демонтажа
• Не содержит галогенов: да - при возгорании не выделяет токсичных газов
• Распространяет горение: да - не самозагасающая; требует соблюдения норм противопожарной безопасности

Совместимость и монтаж

Труба гофрированная полимерная низкого давления диаметр 20 мм, тяжелая, с протяжкой, длина 100 м, цвет оранжевый совместима с большинством стандартных фитингов для ПНД-труб. Для герметизации соединений используйте специальные муфты и заглушки с классом защиты IP55 и выше. Протяжка из стали уже встроена - её можно использовать для затяжки кабеля через всю бухту. При монтаже в бетон или стяжку убедитесь, что поверхность подготовлена равномерно, без острых камней. Не допускайте перегибов меньше 60 мм радиуса - это снижает прочность и может повредить кабель внутри.

Безопасность и стандарты

Труба соответствует требованиям по механической прочности и химической стойкости, применяемым в строительстве. Степень защиты IP55 достигается только при правильной сборке системы с герметичными комплектующими. Отсутствие галогенов делает её безопаснее при возможном возгорании, однако материал распространяет пламя - поэтому запрещён для прокладки в местах с особыми требованиями к пожарной безопасности (например, в лифтовых шахтах или эвакуационных путях без дополнительной защиты). Класс воспламеняемости «Прочее» указывает на необходимость проверки соответствия проектной документации.

Преимущества

• Протяжка ускоряет прокладку кабеля - не требуется использование дополнительных инструментов
• Высокая ударопрочность и сопротивление сжатию обеспечивают целостность при заливке бетона
• Широкий температурный диапазон позволяет использовать в неотапливаемых и технологических помещениях
• Продольный разрез позволяет вносить изменения в трассу без полной замены трубы
• Устойчивость к УФ и маслам расширяет возможности применения вне помещений и в промзоне

Ограничения применения

• Не применяется в системах с открытым огнём или высокой вероятностью длительного нагрева выше 90 C
• Не рекомендуется для прямой прокладки в земле без внешней защиты - материал не предназначен для механических нагрузок от грунта
• Из-за способности распространять горение не используется в кабельных каналах, где требуется негорючесть (по СП 7.13130)
• Не следует использовать в качестве несущего элемента - труба не рассчитана на подвеску веса кабелей

Примеры использования

• Прокладка силового кабеля в стяжке пола квартиры перед укладкой плитки
• Скрытая трассировка сетевых кабелей в штробах стен офисного здания
• Защита кабелей управления на производственных линиях с частыми вибрациями
• Подключение оборудования в условиях повышенной влажности (сауны, бассейны) при наличии герметичных соединений

Практические советы

• Перед монтажом проверьте, чтобы внутренняя поверхность трубы была свободна от мусора - особенно после резки продольного разреза
• При работе в бетоне используйте фиксирующие хомуты каждые 80–100 см, чтобы предотвратить смещение при уплотнении
• Для длинных участков (>30 м) используйте протяжку как ориентир - потяните её вручную, чтобы убедиться в отсутствии заклиниваний
• При необходимости удлинения - свяжите две трубы с помощью муфты и герметика, а не просто вставьте одну в другую
• Храните бухту в сухом месте, избегая прямого солнца - хотя труба устойчива к УФ, длительное воздействие может уменьшить эластичность
