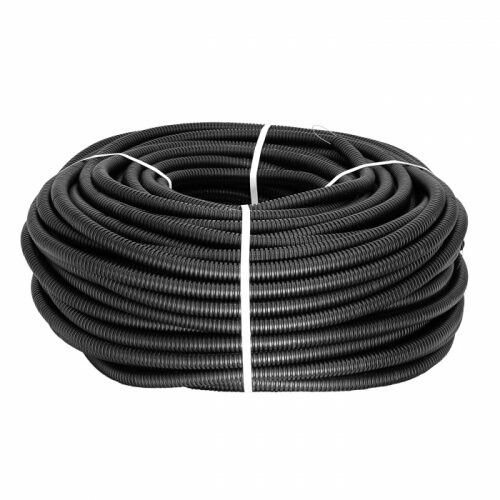

Труба гофрированная ПНД гибкая тяжелая d20мм с протяжкой черн. (уп.100м) PROxima EKF tpnd-20-t

Труба полиэтиленовая низкого давления гибкая гофрированная d20мм, тяжёлая с протяжкой, 100м, цвет черный, серия EKF, PROxima - это надёжная защита для электрокабелей в условиях высоких механических нагрузок, перепадов температур и агрессивной среды. Бренд EKF предлагает эту трубу в серии PROxima для профессионального монтажа в бетоне, стенах и земле.

Назначение и область применения

Труба полиэтиленовая низкого давления гибкая гофрированная d20мм, тяжёлая с протяжкой, 100м, цвет черный, серия EKF, PROxima используется для защиты кабелей и проводов от механических повреждений, влаги, химических веществ и перегрева. Подходит для скрытой прокладки в бетоне, штробах, стенах, а также для закладки в грунт. Применяется в жилых, промышленных и коммерческих объектах - например, при монтаже силовой проводки, систем автоматизации, освещения и управления оборудованием.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 14,1 мм - позволяет пропускать кабели до 10–12 мм2 сечением
• Материал: полиэтилен низкого давления (ПНД) - устойчив к коррозии, химикатам и старению
• Длина бухты: 100 метров - удобна для крупных участков прокладки
• Степень защиты IP55 - защита от пыли и струй воды с любого направления
• Температура эксплуатации: от -40 C до +90 C - работает в холодных и нагретых средах
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус при установке без деформации
• Прочность на разрыв: 200 Н - выдерживает значительные нагрузки при укладке
• Устойчивость к УФ-излучению - не теряет свойства даже при краткосрочном открытом хранении
• Цвет: чёрный - маскирует загрязнения, не выгорает на солнце
• Не содержит галогенов - при возгорании не выделяет токсичных паров
• Распространяет горение - не самозагасаемая, требует соблюдения норм противопожарной безопасности

Совместимость и монтаж

Труба полиэтиленовая низкого давления гибкая гофрированная d20мм, тяжёлая с протяжкой, 100м, цвет черный, серия EKF, PROxima совместима со всеми типами кабелей и проводов, включая NYM, VVG, PVS, SHVV. Встроенный протяжной элемент (стальная проволока) упрощает затяжку кабеля - достаточно закрепить один конец и потянуть за проволоку. Для монтажа в бетоне или стене рекомендуется использовать фитинги и муфты с герметизацией. Не используйте трубу в местах с постоянным трением или острыми кромками - возможна abrasion-повреждение поверхности.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в помещениях с повышенной опасностью. IP55 обеспечивает безопасность при попадании брызг и пыли. Отсутствие галогенов делает её безопаснее при пожаре по сравнению с ПВХ-трубами. Однако, поскольку материал распространяет горение, необходимо соблюдать нормы ПУЭ и СП при проектировании - особенно в местах массового скопления людей. Не применять в системах с открытым пламенем или высокими температурами выше 90 C.

Преимущества

• Высокая эластичность - легко гнётся вокруг препятствий без специальных инструментов
• Лёгкий вес - снижает трудозатраты при транспортировке и укладке
• Защита от влаги и химикатов - продлевает срок службы кабельной изоляции
• Протяжка внутри - экономит время при прокладке кабелей
• Устойчивость к перепадам температур - сохраняет форму и целостность в суровых условиях
• Подходит для замоноличивания - не расслаивается и не трескается при заливке бетона

Ограничения применения

• Не предназначен для прямого открытия на солнце более чем несколько недель - хотя устойчив к УФ, долгосрочное воздействие может вызвать хрупкость
• Не следует использовать в качестве основной конструктивной опоры - не выдерживает точечных ударов и сдавливания
• Распространяет горение - нельзя применять в лифтовых shafts, кабельных каналах без огнестойкой отделки
• Не подходит для прокладки в местах с частыми вибрациями и динамическими нагрузками свыше 200 Н
• Внутренний диаметр 14,1 мм ограничивает количество и сечение кабелей - не подходяща для многожильных пучков >16 мм2

Примеры использования

• Прокладка силовых кабелей в стенах квартир и офисов перед штукатуркой
• Монтаж кабелей управления на заводах и конвейерах с высокой запылённостью
• Закладка в дорожное покрытие для питания уличного освещения
• Использование в теплицах и холодильных камерах благодаря диапазону -40…+90 C
• Скрытая проводка в деревянных домах с последующей заделкой в штробы

Практические советы

• Перед монтажом проверьте внутренний диаметр - он должен быть больше на 1–2 мм, чем суммарный диаметр всех кабелей
• При изгибах соблюдайте минимум 60 мм радиуса - иначе труба потеряет герметичность
• Обрезайте трубу острым ножом, чтобы не повредить протяжку - после реза проверьте, свободно ли движется проволока
• Для длинных участков (>30 м) используйте смазку на кабеле - это уменьшит усилие затяжки
• На выходах из бетона или стен обязательно устанавливайте переходники с уплотнителем - предотвращает попадание влаги
• Храните бухты в сухом месте, избегая прямого солнца - даже с УФ-защитой срок жизни снижается при длительном воздействии
