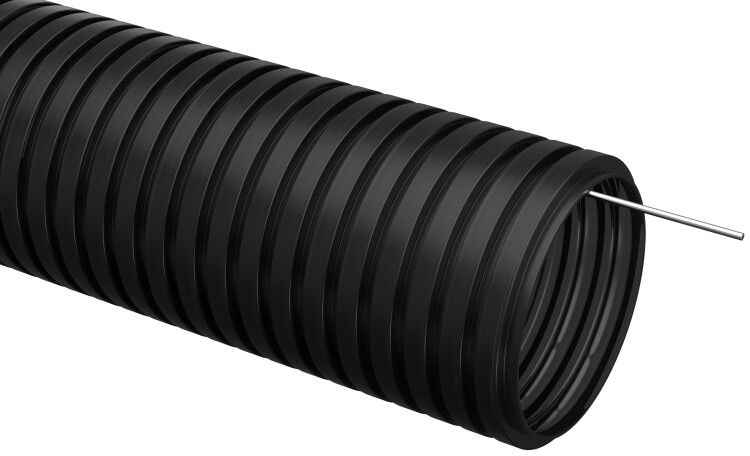

Труба гофрированная ПНД d20мм с протяжкой черн. (уп.25м) IEK CTG20-20-K02-025-1

Труба гибкая гофрированная ПНД d 20 мм с протяжкой (25 м) черная от IEK (ИЭК) — lightweight-решение для укладки кабелей в стяжках, штробах и закрытых каналах. Артикул ctg20-20-k02-025-1 подходит для электромонтажных работ в жилых, офисных и промышленных объектах.

Назначение и область применения

Труба гибкая гофрированная ПНД d 20 мм с протяжкой (25 м) черная используется для прокладки силовых, слаботочных и информационных кабелей внутри стен, полов и потолков. Применяется при строительстве и ремонте жилых домов, офисов, больниц, школ и производственных помещений. Подходит для скрытой проводки в бетонной стяжке, штробах и пустотах перегородок.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 14,2 мм — позволяет пропускать кабели до 10–12 мм в диаметре
• Материал: полиэтилен низкого давления (ПНД) — устойчив к влаге, химически инертен
• Длина бухты: 25 метров — оптимальна для крупных участков прокладки
• Температурный диапазон: от –40 °C до +90 °C — работает в холодных и нагреваемых средах
• Степень защиты IP40 — защищает от твердых частиц размером более 1 мм, но не от воды
• Прочность на сжатие: 320 Н — выдерживает нагрузку от стяжки и частичного давления
• Устойчивость к УФ-излучению: да — можно использовать на открытых участках временно
• Срок службы: 25 лет — при соблюдении условий эксплуатации
• Цвет: черный — маскирует загрязнения, снижает видимость в готовой отделке
• Содержание галогенов: да — при горении выделяет токсичные вещества
• Распространение горения: да — материал горюч, не самозагасающий

Совместимость и монтаж

Труба совместима со всеми типами кабелей: NYM, VVG, FTP, UTP, многожильными и одножильными проводами. Протяжка (шнуровая нить) уже встроена — позволяет легко затянуть кабель после установки трубы. Монтаж выполняется вручную: труба гнётся без инструментов, фиксируется хомутиками или скобами. Для прохода через бетонные перекрытия используйте переходники или муфты. Не требует сварки или клея.

Безопасность и стандарты

Произведена по ТУ 2248-002-18461115-2010. Соответствует требованиям к электромонтажным каналам в России. Однако важно помнить: материал распространяет горение и содержит галогены — не применяйте в местах с повышенными требованиями к пожарной безопасности (например, эвакуационные пути, лифтовые шахты, детские учреждения с особыми нормами). Для таких зон выбирайте негорючую гофру с маркировкой FR, LSZH.

Преимущества

• Легкий вес — удобно перевозить и монтировать
• Высокая гибкость — проходит через изгибы и узкие пространства без усилий
• Встроенная протяжка — экономит время при заправке кабелей
• Устойчивость к влаге и коррозии — не ржавеет, не разрушается в сырых условиях
• Долгий срок службы — 25 лет при правильном монтаже
• Подходит для бетонирования — не деформируется под давлением стяжки

Ограничения применения

• Не предназначен для открытой прокладки на улице без дополнительной защиты — хотя устойчив к УФ, долгосрочное воздействие снижает прочность
• Не допускается использование в системах с высокими температурами выше +90 °C
• Запрещено применять в местах, где требуется негорючая изоляция (по нормам ПУЭ и СП 7.13130)
• IP40 не обеспечивает защиту от воды — нельзя использовать во влажных помещениях без герметизации входов/выходов
• Не рассчитана на механические удары — не заменяет металлические трубы в зонах с риском повреждения

Примеры использования

• Прокладка кабеля питания для розеток в бетонной стяжке пола
• Установка сетевых кабелей (Cat.6) между этажами в штробах стен
• Скрытая проводка для светильников в потолочных нишах
• Монтаж сигнализации и видеонаблюдения в офисных перегородках
• Обустройство электропроводки в новостройках при заливке полов

Практические советы

• Перед монтажом проверьте внутренний диаметр — не перегружайте трубу кабелями больше 12 мм в суммарном сечении
• При прокладке в длинных трассах (>15 м) используйте несколько точек крепления, чтобы избежать провисания
• На выходах из трубы всегда устанавливайте пластиковые втулки — предотвращают перетирание изоляции кабеля
• При работе в зимних условиях согрейте трубу перед изгибом — ПНД становится хрупким ниже –20 °C
• Для ответвлений используйте тройники и колена от того же производителя — IEK ELASTA обеспечит совпадение по размерам
• Артикул ctg20-20-k02-025-1 — идеальный выбор для типового жилого дома; для промзон с высокой нагрузкой лучше выбрать трубу с увеличенной толщиной стенки
