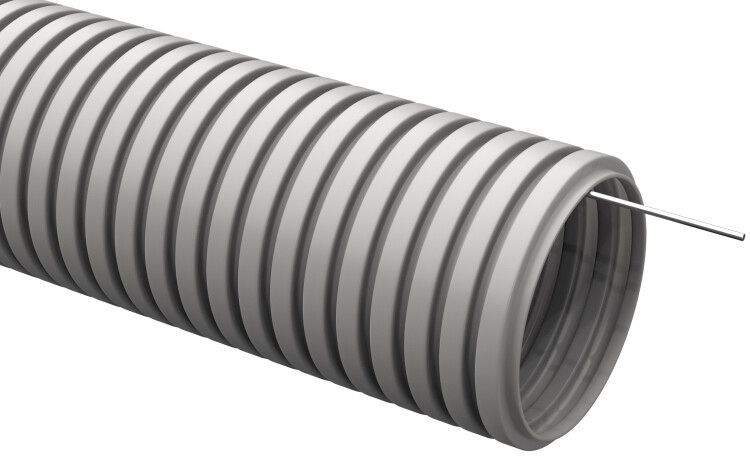

Труба гофрированная ПВХ ELASTA 20мм, 25м, IP40 с протяжкой IEK (ИЭК) CTG20-20-K41-025I

Труба гибкая гофрированная ПВХ d 20 мм с протяжкой (25 м) от IEK (ИЭК) - это готовое решение для скрытой прокладки кабелей в стенах, перегородках и потолках. Артикул ctg20-20-k41-025i обеспечивает удобство монтажа благодаря встроенной протяжке и устойчивости к механическим нагрузкам.

Назначение и область применения

Труба гибкая гофрированная ПВХ d 20 мм с протяжкой (25 м) предназначена для прокладки силовых и слаботочных кабелей внутри зданий: в штробах, за подвесными потолками, в панельных перегородках. Подходит для жилых, офисных и промышленных объектов. Протяжка позволяет легко затянуть провода без дополнительного оборудования.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 14,2 мм - позволяет пропустить до 3–4 одножильных кабелей сечением до 2,5 мм2
• Длина бухты: 25 метров - оптимальна для одного этажа или участка трассы
• Материал: ПВХ - устойчив к влаге, химически инертен, не выделяет токсины
• Цвет: серый - совместим с большинством интерьеров и не бросается в глаза
• Температурный режим: от –15 C до +60 C - подходит для помещений с нормальным микроклиматом
• Степень защиты IP40 - предохраняет от контакта с предметами более 1 мм, но не от воды
• Прочность при сжатии: 320 Н - выдерживает давление при заделке в стену
• Пожаробезопасность: не распространяет горение - снижает риск возгорания при повреждении кабеля
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Нормативный документ: ТУ 2248-002-18461115-2010

Совместимость и монтаж

Труба гибкая гофрированная ПВХ d 20 мм с протяжкой (25 м) совместима с фитингами IEK серии ELASTA: углы, тройники, муфты и коробки. Монтаж выполняется вручную: труба гнётся без нагрева, протяжка служит направляющей для кабеля. Для фиксации используйте пластиковые хомуты или крепления через каждые 1–1,5 м. Не требуется сверление или специальные инструменты.

Безопасность и стандарты

Труба соответствует требованиям ТУ 2248-002-18461115-2010 и имеет класс пожарной безопасности - не поддерживает горение. Однако IP40 не обеспечивает защиту от влаги, поэтому применение в сырых помещениях (ванная, баня, подвал) допускается только при наличии дополнительной герметизации или использовании труб с более высокой степенью защиты.

Преимущества

• Встроенная протяжка экономит время при прокладке кабелей - не нужна отдельная стальная проволока
• Гибкость позволяет проходить через узкие и извилистые каналы без изгибов радиусом больше 100 мм
• Легкий вес - удобно транспортировать и работать на высоте
• Ударопрочная структура гофры - сохраняет форму даже после заделки в штукатурку
• Серый цвет маскирует трубу в декоративных решениях

Ограничения применения

• Не применяется на открытом воздухе - УФ-излучение разрушает ПВХ
• Не используется в местах с постоянным воздействием воды или паром - IP40 недостаточно
• Запрещено использовать в качестве основной конструкционной детали - не рассчитана на несущую нагрузку
• Не рекомендуется для прокладки в условиях температур ниже –15 C - материал становится хрупким
• Не подходит для прокладки в цементной стяжке без дополнительной защиты - возможна деформация при уплотнении

Примеры использования

• Прокладка сети освещения в квартире - от распределительной коробки к точкам света
• Скрытая прокладка кабелей Ethernet и видеонаблюдения в офисном здании
• Подключение розеток в деревянном доме - безопаснее, чем открытая проводка
• Обустройство электропроводки в панельных перегородках между комнатами

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 14,2 мм достаточен для вашего кабеля - особенно если используется многожильный провод с плотной изоляцией
• При прокладке в штробы оставляйте запас длины - не натягивайте трубу слишком туго
• Для длинных трасс (>15 м) используйте несколько труб с соединениями - чтобы не терять усилие протяжки
• Артикул ctg20-20-k41-025i от IEK (ИЭК) идеально сочетается с другими элементами серии ELASTA - выбирайте всю систему из одной линейки
• Храните бухту в сухом месте, избегайте прямого солнца - даже перед установкой ПВХ может потерять эластичность
