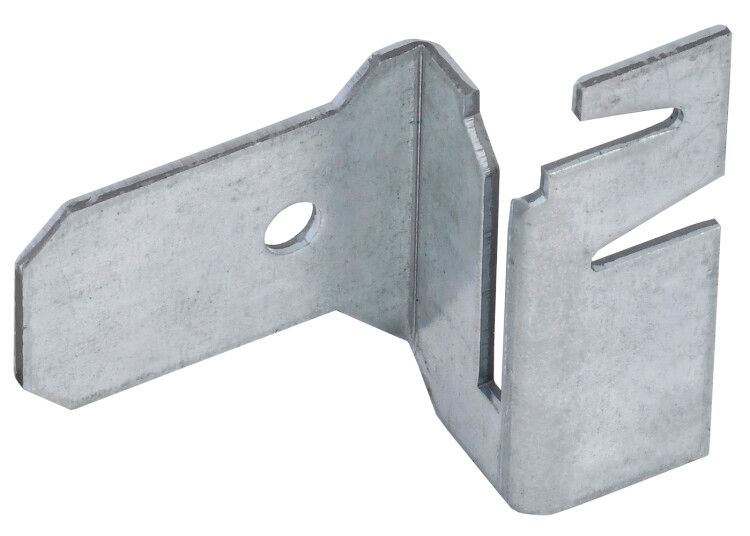

Держатель шин заземления оцинкованная сталь | ZGB10D-BH-11 IEK

Держатель шин заземления оцинкованная сталь от бренда IEK (ИЭК), артикул zgb10d-bh-11, предназначен для надёжного крепления заземляющих проводников на вертикальных поверхностях. Простая конструкция, устойчивость к коррозии и долгий срок службы делают его подходящим решением для промышленных и энергетических объектов.

Назначение и область применения

Держатель шин заземления оцинкованная сталь применяется для фиксации круглых и плоских заземляющих проводников на стенках, опорах, щитах и других вертикальных поверхностях. Подходит для установки в помещениях и на открытых площадках, где требуется прочное и долговечное крепление. Часто используется в системах заземления промышленного оборудования, трансформаторных подстанций, распределительных устройств и на объектах ЖКХ.

Технические характеристики

• Тип изделия: зажим с прижимной скобой
• Материал: оцинкованная сталь - защищает от коррозии
• Тип крепления проводника: фиксация путём отгиба специальных элементов держателя
• Тип крепления держателя: накладка с одним отверстием диаметром 7 мм
• Срок службы: до 30 лет при соблюдении условий эксплуатации
• Поддерживаемые проводники: круглые и плоские - точный размер не указан, допускается применение для типичных заземляющих жил и шин

Совместимость и монтаж

Держатель монтируется с помощью болта или самореза диаметром до 7 мм через одно отверстие. Установка возможна на бетон, металл, дерево и другие твёрдые основания. Для фиксации проводника достаточно отогнуть гибкий элемент держателя - он плотно охватывает проводник без необходимости дополнительных крепёжных деталей. Не требует инструментов для установки проводника, что ускоряет работу.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, характерным для изделий IEK. Хотя явного указания на соответствие ГОСТ или МЭК нет, конструкция выполнена в соответствии с практиками, принятыми в российской электроустановке. Оцинкование обеспечивает защиту от воздействия влаги и агрессивной среды.

Преимущества

• Устойчивость к ржавчине благодаря цинковому покрытию
• Не требует дополнительных крепёжных элементов для фиксации проводника
• Высокая механическая прочность материала
• Долгий срок службы - до 30 лет
• Простота монтажа: один шаг для крепления к поверхности, один шаг для фиксации провода

Ограничения применения

• Не предназначено для горизонтального крепления - риск сползания проводника
• Не рекомендовано для использования в условиях постоянного контакта с морской водой или химически активными средами
• Не подходит для проводников с диаметром более 15–20 мм - из-за ограниченного размера отгибающейся части
• Отсутствуют данные о максимальном токе - не является токоведущим элементом, только крепёж

Примеры использования

• Фиксация медной шины заземления на стене распределительного щита
• Крепление круглого заземляющего провода к металлической раме станка
• Установка на внешней стене трансформаторной будки для вывода контура заземления
• Монтаж в подвале здания - устойчивость к влажности позволяет использовать даже в сырых помещениях

Практические советы

• Перед монтажом проверьте, чтобы отверстие в поверхности совпадало с диаметром 7 мм - используйте сверло того же размера
• При использовании на бетоне - предварительно просверлите отверстие и установите пластиковую пробку
• Не перегибайте прижимную скобу слишком сильно - это может повредить проводник или вызвать трещины в материале держателя
• Держатель zgb10d-bh-11 от IEK подходит для большинства стандартных заземляющих шин, но если проводник очень толстый - выберите модель с большим внутренним проходом
• При замене старого крепления - можно использовать этот держатель вместо аналогов, так как его размеры универсальны
