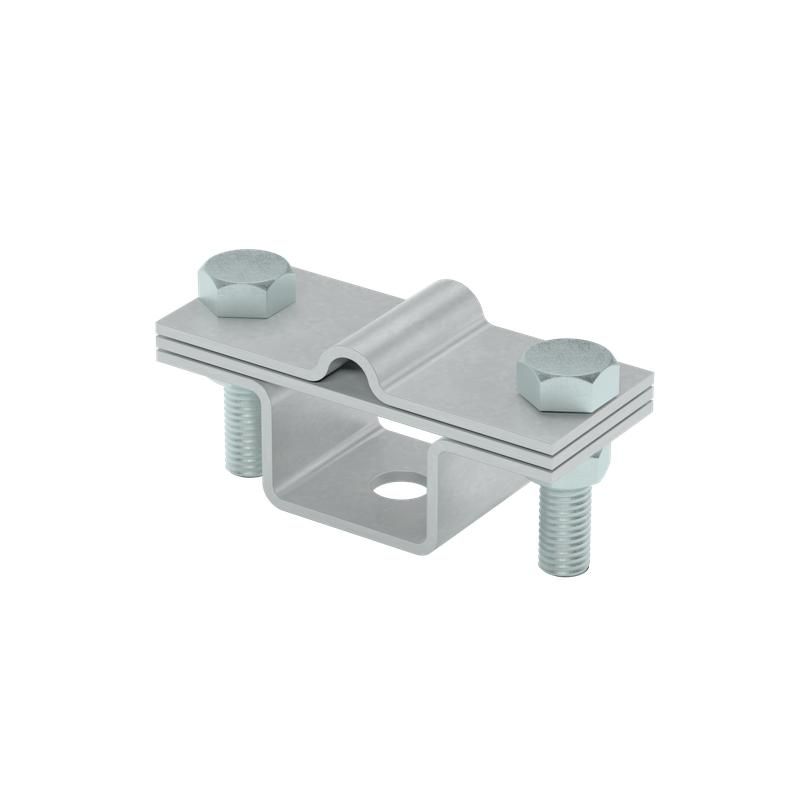

Держатель универсальный на мостовой опоре UDMO2-D5-8-B40 TD для прутка d5-8мм и полосы до 40мм с 2 пластинами сталь термодиффузион. цинк. КМ MA0309 КМ-Профиль

Универсальный держатель на мостовой опоре UDMO2-D5-8-B40 от КМ-Профиль предназначен для надёжной фиксации проводников молниезащиты и систем заземления на кровле зданий. Этот компонент системы AURAFORT® обеспечивает прочную установку прутка диаметром 5–8 мм и металлической полосы шириной до 40 мм, сохраняя долговечность даже в агрессивных условиях.

Назначение и область применения

UDMO2-D5-8-B40 используется для крепления вертикальных и горизонтальных проводников в системах молниезащиты и заземления. Применяется на крышах зданий любого типа - жилых, промышленных, коммерческих. Подходит для монтажа на бетонные, металлочерепичные, профнастильные и другие типы кровельных оснований через мостовые опоры. Обеспечивает механическую устойчивость и электрическую целостность контура.

Технические характеристики

• Поддерживаемый диаметр прутка: 5–8 мм
• Ширина полосы: до 40 мм
• Количество фиксирующих пластин: 2 шт.
• Изготовлен из углеродистой стали
• Защитное покрытие: термодиффузионный цинк (TDZ)
• Крепление: болты M8
• Рабочая температура: от –50 C до +80 C

Совместимость и монтаж

UDMO2-D5-8-B40 совместим с мостовыми опорами системы AURAFORT® и другими аналогичными крепёжными элементами, имеющими соответствующий шаг крепления. Для монтажа необходимо:

• Установить держатель на мостовую опору;
• Разместить внутри него пруток или полосу нужного сечения;
• Закрепить двумя профилированными пластинами с помощью двух болтов M8;
• Затянуть болты равномерно, чтобы избежать деформации металла.

Не требует сверления кровли - крепится исключительно через опорную конструкцию. Рекомендуется использовать только оригинальные болты M8 от производителя для гарантии герметичности и механической прочности.

Безопасность и стандарты

UDMO2-D5-8-B40 соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 (системы молниезащиты). Термодиффузионное цинкование обеспечивает электрохимическую совместимость с медью и сталью, предотвращает гальваническую коррозию при контакте с другими материалами. Соответствует нормам пожаробезопасности для внутренних и внешних систем заземления.

Преимущества

• Термодиффузионное цинкование создаёт плотное, равномерное и износостойкое покрытие - в 3–5 раз прочнее обычного гальванического цинка.
• Стальная конструкция выдерживает высокие механические нагрузки - подходит для районов с сильным ветром и снежными осадками.
• Два фиксирующих элемента обеспечивают устойчивость к вибрациям и перепадам температур.
• Не требует периодического обслуживания - срок службы более 30 лет в атмосферных условиях.

Ограничения применения

• Не предназначена для крепления проводников большего сечения - превышение 8 мм по диаметру или 40 мм по ширине недопустимо.
• Не рекомендуется применять на деревянных или мягких кровлях без жесткой мостовой опоры - возможна деформация.
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или морской воды - хотя покрытие устойчиво, длительная химическая агрессия снижает срок службы.

Примеры использования

• Фиксация спускового проводника на крыше многоэтажного офисного здания.
• Установка горизонтального заземляющего проводника по периметру промышленного ангара.
• Крепление контура молниезащиты на историческом здании с черепичной кровлей - без сверления поверхности.

Практические советы

• Перед монтажом проверьте соответствие сечения проводника - пруток 5–8 мм и полоса ≤40 мм должны свободно входить в держатель без усилия.
• При использовании нескольких держателей соблюдайте интервал не менее 1,5 м между точками крепления для равномерного распределения нагрузки.
• После сборки проверьте контакт между держателем и проводником - он должен быть замкнутым, без зазора. При необходимости используйте медные перемычки.
• Артикул ma0309 всегда указывается на упаковке - при закупках партиями сверьте номер с заявкой.
