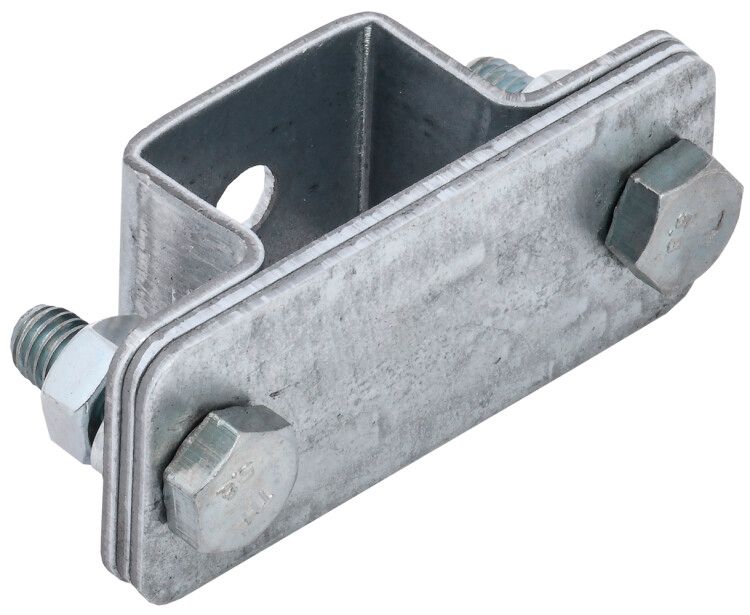

Держатель полосы 25-40мм оцинкованная сталь IEK - ZDP70-11-1-40

Держатель полосы 25–40 мм оцинкованная сталь от бренда IEK предназначен для надёжного крепления заземляющих полос на плоских поверхностях. Артикул zdp70-11-1-40 обеспечивает совместимость со стандартными полосами шириной 25–40 мм и рассчитан на длительную эксплуатацию в условиях повышенной влажности.

Назначение и область применения

Держатель полосы 25–40 мм оцинкованная сталь применяется для фиксации заземляющих проводников - стальных полос толщиной до 4 мм и шириной от 25 до 40 мм. Подходит для установки на стены, потолки, рамы оборудования и другие горизонтальные или вертикальные поверхности из металла, бетона или дерева. Часто используется в системах молниезащиты, заземления промышленных объектов, распределительных устройств и энергообъектов.

Технические характеристики

• Материал: оцинкованная сталь - устойчив к коррозии, подходит для внутренних и наружных работ
• Ширина фиксируемой полосы: 25–40 мм
• Тип крепления: винтовой - позволяет плотно затянуть полосу без деформации
• Тип крепления держателя: накладка с одним отверстием под винт М8
• Срок службы: до 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Держатель полосы 25–40 мм оцинкованная сталь совместим с любыми прямоугольными заземляющими полосами указанной ширины. Для монтажа требуется предварительно просверлить отверстие в основе и зафиксировать держатель винтом М8. Положите полосу в лапку держателя, затем затяните болт сверху до плотного контакта - не перетягивайте, чтобы не повредить край полосы. Установка возможна на дерево, бетон, металл и пластиковые панели с подходящей несущей способностью.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и рекомендациям по организации системы заземления. Оцинкованное покрытие снижает риск электрохимической коррозии при контакте с другими материалами. Применение в соответствии с проектом исключает риск возникновения переходных сопротивлений в цепи заземления.

Преимущества

• Увеличенный срок службы благодаря антикоррозийному покрытию
• Простая установка - один винт, минимальный набор инструментов
• Жесткая фиксация без люфтов даже при вибрациях
• Не требует обслуживания после монтажа

Ограничения применения

• Не предназначена для крепления круглых проводников - только прямоугольных полос
• Подходит только для полос шириной 25–40 мм; более узкие или широкие потребуют другого типа крепления
• Не рекомендуется использовать в средах с постоянным воздействием агрессивных химических веществ (например, кислотных паров)
• Винт М8 должен быть установлен в прочную основу - слабый бетон или гипсокартон требуют дополнительных анкеров

Примеры использования

• Фиксация заземляющей полосы вдоль стены в подстанции
• Крепление контура молниезащиты на кровле промзоны
• Удержание проводника между щитовой и заземляющим электродом
• Монтаж внутри технологического корпуса станка для защиты от статического электричества

Практические советы

• Перед монтажом проверьте ширину полосы - она должна точно попадать в диапазон 25–40 мм
• Используйте винты М8 с гроверами или шайбами для предотвращения самопроизвольного ослабления
• При установке на бетон используйте дюбель-гвоздь или пластиковую втулку
• Не допускайте перегиба полосы в месте крепления - сохраняйте радиус изгиба не менее 50 мм
• При необходимости нескольких точек крепления интервал между держателями не должен превышать 1 метр
