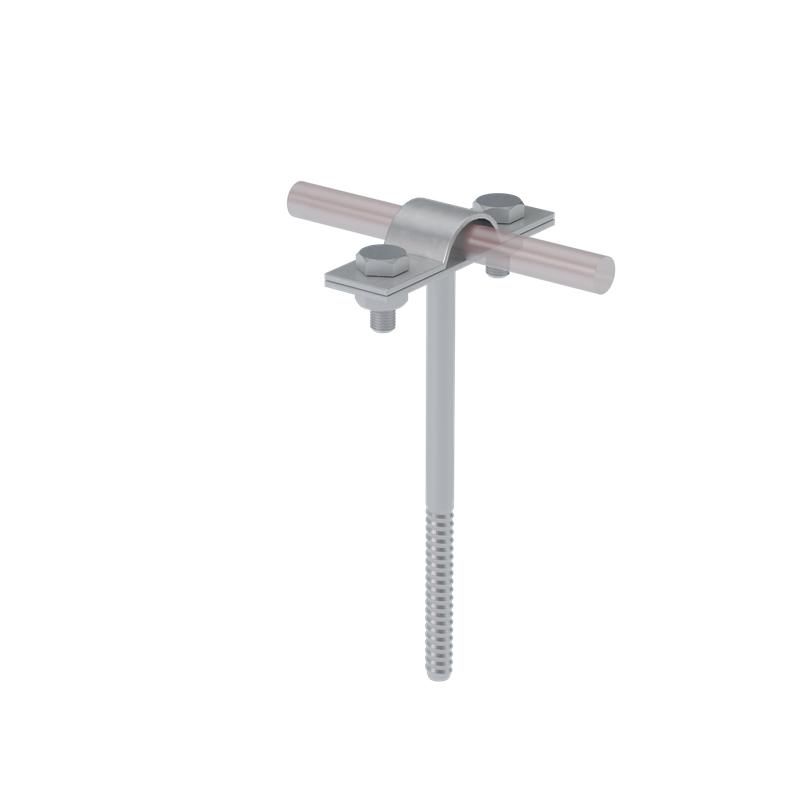

Держатель вкручиваемый DPV-L120-D5-10 для прутка d5-10 L120 сталь КМ MA0177 КМ-Профиль

Держатель вкручиваемый для прутка диаметром 5–10 мм длина 120 мм сталь КМ - компонент системы AURAFORT®, предназначенный для надежного крепления токоотводов к фасадам зданий. Бренд КМ-Профиль и артикул ma0177 указывают на серийный продукт, соответствующий требованиям к системам заземления.

Назначение и область применения

Держатель вкручиваемый для прутка диаметром 5–10 мм длина 120 мм сталь КМ используется для жесткого крепления стальных прутков - токоотводов системы молниезащиты - к поверхности стен, кровель или других конструктивных элементов. Применяется в составе систем заземления на объектах жилого, промышленного и общественного назначения. Подходит для установки на бетон, кирпич, камень и другие прочные основания, где требуется механическая фиксация без сварки.

Технические характеристики

• Тип крепления: винтовой зажим с двумя профилированными пластинами
• Диаметр фиксируемого прутка: 5–10 мм
• Материал корпуса: сталь оцинкованная электрохимическим способом
• Монтажная высота: 120 мм (расстояние от поверхности до центра зажима)
• Размер крепежа: болты М5×12
• Климатическое исполнение: УХЛ4 по ГОСТ 15150-69 - для умеренных и холодных климатических зон, сухих и слабоагрессивных сред

Совместимость и монтаж

Держатель совместим с круглыми стальными прутками диаметром 5–10 мм, используемыми в качестве вертикальных токоотводов. Для монтажа необходимо просверлить отверстие в основе под шпильку держателя, вставить изделие и закрутить гайкой. Затем пруток вставляется между профилированными пластинами и фиксируется двумя болтами М5×12. Рекомендуется использовать шайбы и анкерные элементы подходящего типа для обеспечения плотного контакта с основанием. Не требует сварки или специального оборудования.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Оцинкование обеспечивает антикоррозийную защиту в условиях сухого воздуха и слабой агрессии. Соответствует нормам по электрической проводимости для систем молниезащиты. Не содержит материалов, выделяющих токсичные вещества при нагреве.

Преимущества

• Устойчивость к коррозии благодаря электрохимическому цинкованию
• Высокая механическая прочность стальной конструкции
• Простота монтажа без сварочных работ
• Гибкий диапазон фиксации - подходит для прутков 5–10 мм
• Фиксированная высота 120 мм позволяет легко соблюдать проектные расстояния от поверхности

Ограничения применения

Не рекомендуется применять в агрессивных средах: повышенная влажность, химические пары, солевые осадки (прибрежные районы), прямой контакт с кислотами или щелочами. Также не предназначен для использования в условиях постоянного воздействия воды или в помещениях с классом опасности по коррозии выше III. Не следует использовать для крепления медных или алюминиевых проводников - материал корпуса несовместим с ними по потенциалу и может вызвать гальваническую коррозию.

Примеры использования

• Крепление токоотвода к фасаду многоэтажного офисного здания из кирпича
• Фиксация вертикального проводника на бетонной стене промышленного цеха
• Установка на крыше здания с чердачным перекрытием для вывода молниеприёмника
• Закрепление на внешней стене школы или больницы в рамках комплексной системы молниезащиты

Практические советы

• Перед монтажом проверьте диаметр прутка - он должен точно попадать в диапазон 5–10 мм. Противоположные крайние значения требуют равномерной затяжки болтов.
• При работе с бетоном используйте ударную дрель и анкер с шагом резьбы, совпадающим с резьбой держателя.
• Не перетягивайте болты М5×12 - это может деформировать профилированные пластины и снижает долговечность зажима.
• Проверяйте целостность цинкового покрытия после транспортировки; поврежденные участки можно временно обработать антикоррозийным спреем.
• Держатель вкручиваемый для прутка диаметром 5–10 мм длина 120 мм сталь КМ (артикул ma0177) не заменяет точку заземления - его задача исключительно механическая фиксация.
