Закладная деталь фундамента ЗДФ-0,108-1,5 (К200-150-4х20)-02 | В00000639 Пересвет

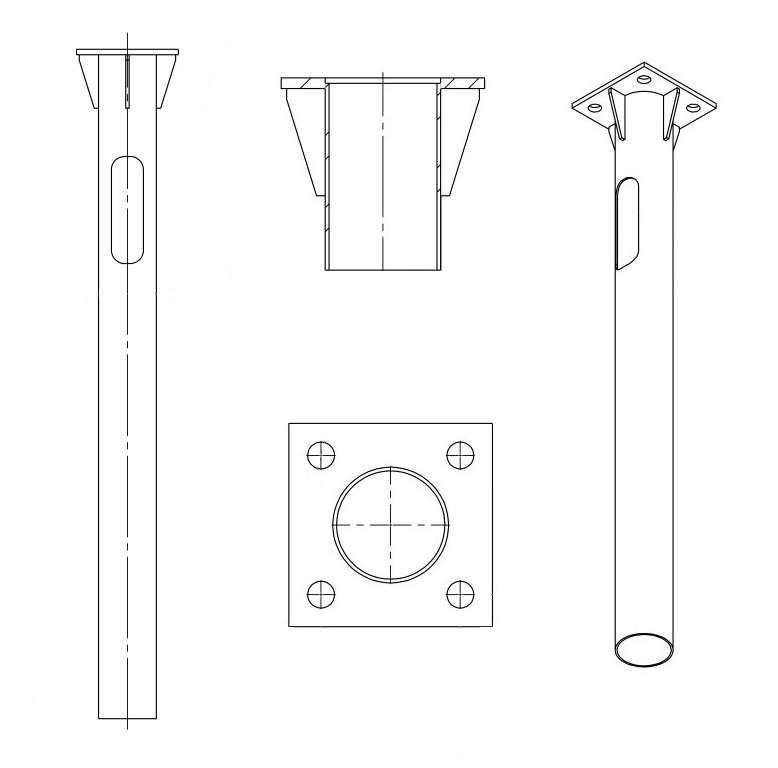

Закладная деталь фундамента ЗДФ-0.108-1.5 (К200-150-4х20)-02 от бренда Пересвет предназначена для надёжного крепления фланцевых опор в бетонном основании. Её стальная конструкция с подземной частью длиной 1,5 метра обеспечивает устойчивость при подземной прокладке кабельных трасс.

Назначение и область применения

Закладная деталь фундамента ЗДФ-0.108-1.5 (К200-150-4х20)-02 используется для монтажа фланцевых опор — например, столбов освещения, антенн, трансформаторных будок или других устройств, требующих жёсткой фиксации в грунте. Применяется там, где требуется прочное соединение между металлической конструкцией и бетонным фундаментом. Подходит для подземной прокладки кабелей через опорные точки.

Технические характеристики

• Материал: сталь — обеспечивает высокую механическую прочность и долговечность;
• Диаметр: 108 мм — соответствует стандартному размеру фланцевых креплений;
• Длина подземной части: 1,5 м — гарантирует достаточную глубину заложения для устойчивости на слабых грунтах;
• Покрытие: эмаль — защищает от коррозии в условиях повышенной влажности, но не заменяет гальванизацию;
• Тип изделия: закладная деталь — предполагает заливку в бетон до его затвердевания;
• Способ монтажа: вкапываемый — устанавливается вертикально в подготовленную форму перед бетонированием;
• Способ подводки кабеля: подземный — позволяет провести кабель внутрь опоры через центральный канал.

Совместимость и монтаж

Закладная деталь фундамента ЗДФ-0.108-1.5 (К200-150-4х20)-02 совместима с фланцами, имеющими внутренний диаметр 108 мм и болтовые отверстия по стандарту К200-150-4х20. Для установки необходимо:

• Выкопать яму глубиной не менее 1,6–1,7 м (с учётом толщины плиты или основания);
• Установить деталь строго вертикально с помощью уровня;
• Залить бетоном класса не ниже М200 (соответствует К200 в обозначении);
• Дать бетону набрать прочность (минимум 7 дней при +20 °C);
• Не допускать перекосов — иначе невозможно будет смонтировать фланец.

Преимущества

• Стандартный размер 108 мм — легко найти подходящий фланец и крепёж;
• Длина 1,5 м — обеспечивает устойчивость даже на просадочных грунтах;
• Эмалевое покрытие — снижает риск коррозии на этапе хранения и монтажа;
• Изделие сертифицировано для рекомендованного проектного ассортимента — значит, проверено на соответствие нормам проектирования.

Ограничения применения

• Не предназначен для использования в агрессивных средах (например, возле морского побережья или химических объектов) — эмаль недостаточно защищает от сильной коррозии;
• Не подходит для временных или мобильных конструкций — требует постоянного бетонирования;
• Не рассчитана на нагрузки выше проектных значений — превышение веса фланца или ветровой нагрузки может вызвать деформацию;
• Не следует использовать вместо сварных или анкерных систем — это элемент исключительно для заливаемых в бетон конструкций.

Примеры использования

• Монтаж светильников на автодорогах и городских улицах;
• Установка опор для кабельных линий 0,4–10 кВ с подземным вводом;
• Фиксация опорных стоек для видеокамер, радиоантенн, знаков дорожной безопасности;
• Крепление оборудования на промышленных площадках с бетонными основаниями.

Практические советы

• Проверьте диаметр фланца перед заказом — он должен точно соответствовать 108 мм;
• При бетонировании используйте вибратор — чтобы избежать воздушных пустот вокруг детали;
• Не забудьте вывести кабельную трубу или гофру внутри детали — она служит каналом для прокладки;
• После заливки контролируйте положение детали в течение первых 2 часов — её можно поправить до начала схватывания бетона;
• Храните в сухом месте — эмаль повреждается при длительном контакте с влагой и грязью.
