Закладная деталь фундамента ЗДФ-0,108-1,2 (К170-130-4х14)-02 | В00000206 Пересвет

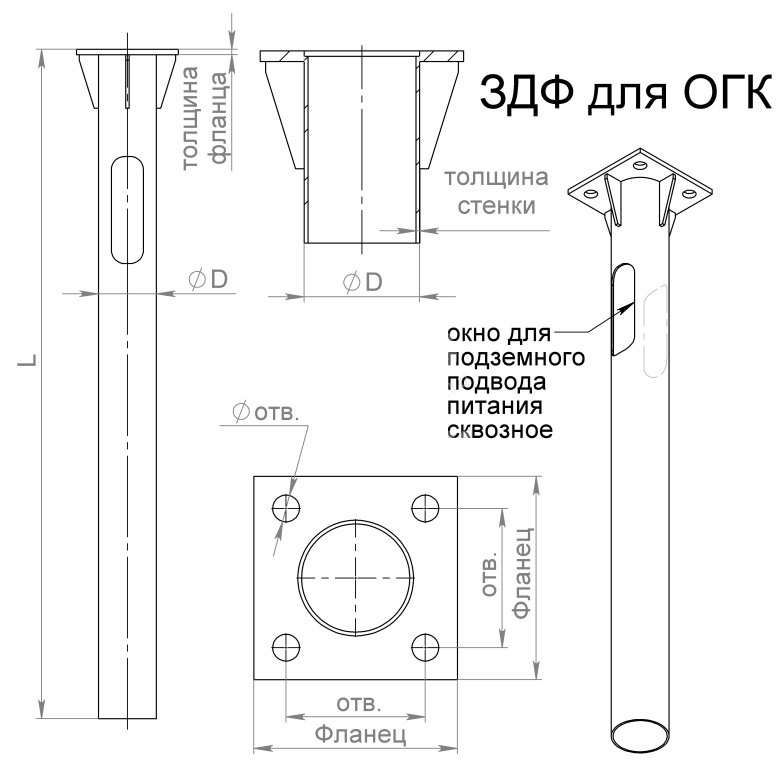

Закладная деталь фундамента ЗДФ-0.108-1.2 (К170-130-4х14)-02 для ОГК/ОКК-3/4/5 - это металлическая элементная основа для надёжного крепления фланцевых опор в земле. Произведённая компанией Пересвет, эта закладная деталь обеспечивает устойчивую установку оборудования на подземных участках с подводкой кабеля через траншеи.

Назначение и область применения

Закладная деталь ЗДФ-0.108-1.2 (К170-130-4х14)-02 предназначена для монтажа фланцевых опор, таких как опоры освещения, антенны, оборудование связи или энергообъекты. Она используется там, где требуется прочное и долговечное крепление в грунте - например, на трассах ЛЭП, в парковых зонах, на автодорожных объектах. Подземный способ подводки кабеля совмещается с конструкцией детали, что позволяет организовать безопасную и защищённую прокладку коммуникаций.

Технические характеристики

• Материал: сталь - обеспечивает высокую механическую прочность и устойчивость к нагрузкам;
• Диаметр: 108 мм - соответствует типовым фланцам опор ОГК/ОКК-3/4/5;
• Высота подземной части: 1,2 м - достаточна для глубины замоноличивания в грунт с учётом уровня промерзания;
• Способ монтажа: вкапываемый - требует подготовки котлована и бетонирования;
• Покрытие: эмаль - защищает от коррозии, но не является антикоррозийным покрытием повышенной защиты;
• Рекомендовано для проектирования - сертифицировано для использования в проектах согласно нормативам.

Совместимость и монтаж

Закладная деталь ЗДФ-0.108-1.2 (К170-130-4х14)-02 совместима с фланцевыми опорами моделей ОГК-3, ОГК-4, ОГК-5 и аналогичными ОКК. Для монтажа необходимо:

• выкопать яму глубиной не менее 1,3–1,4 м (с запасом для бетонной подушки);
• установить деталь вертикально с помощью уровней;
• залить бетоном М200 или выше до отметки поверхности грунта;
• дать бетону набрать прочность (минимум 7 дней перед нагружением);
• не допускать перекосов - даже малые углы наклона снижают срок службы опоры.

Учитывайте посадочный диаметр 108 мм - он должен точно совпадать с внутренним диаметром фланца опоры.

Безопасность и стандарты

Изделие выполнено из стали и рассчитано на работу в условиях воздействия внешних факторов. Применяется в соответствии со СП 31-116-2006 и ГОСТ Р 50597-93 для устройств наружного освещения. Эмалевое покрытие не гарантирует защиту в агрессивных средах - при использовании в зонах с высокой влажностью, солями или химикатами рекомендуется дополнительная герметизация шва между фланцем и деталью.

Преимущества

• Стандартный размер - легко интегрируется в существующие проекты;
• Простая технология монтажа - не требует специализированного оборудования;
• Высокая жесткость благодаря толщине стенок стали - выдерживает ветровые и ударные нагрузки;
• Совместимость с массовой серией опор ОГК/ОКК - минимизирует риск ошибок при комплектации.

Ограничения применения

• Не применяется в скалистых или вечномёрзлых грунтах - невозможно качественно забетонировать;
• Эмалевое покрытие недостаточно для агрессивных почв (солевые, болотистые, промзоны) - возможна быстрая коррозия;
• Не предназначен для временного монтажа - после заливки бетоном демонтаж невозможен без повреждений;
• Не работает с опорами других систем (например, трубчатых или свайных) - только с фланцевыми.

Примеры использования

• Установка светильников на городских дорогах с подземной прокладкой кабельных линий;
• Крепление антенн базовых станций мобильной связи;
• Монтаж опор видеонаблюдения в парковых зонах;
• Обустройство освещения на территориях АЗС и промышленных площадок.

Практические советы

• Перед бетонированием проверьте уровень горизонтальности - используйте пузырьковый уровень;
• На слабых грунтах увеличьте объем бетонной подушки до 1,5×1,5 м вместо стандартных 1×1 м;
• После заливки заварите место перехода от детали к фланцу - предотвращает попадание воды и продлевает жизнь конструкции;
• Артикул в00000206 от Пересвет имеет одинаковые параметры во всех партиях - можно заказывать в несколько этапов без риска расхождений;
• Не экономьте на качестве бетона - использование М150 вместо М200 снижает срок службы на 30–50%.
