Комплект крепежа для ОГК/ОКК-3/4/5/ОП1ф (Болт М12х50 4шт., гайка М12 шайба С12 гровер 4шт.) | В00005713 Пересвет

Комплект крепежа для ОГК/ОКК-3/4/5/ОП1ф от бренда Пересвет (артикул в00005713) предназначен для надежного крепления фланцевых опор на подземных кабельных трассах. Комплект включает все необходимые элементы для сборки и фиксации в условиях повышенной влажности и воздействия внешней среды.

Назначение и область применения

Комплект крепежа для ОГК/ОКК-3/4/5/ОП1ф используется исключительно для установки фланцевых опор - металлических оснований, к которым крепятся кабельные каналы, трубы или другие элементы подземной кабельной сети. Подходит для монтажа на бетонные или железобетонные основания. Применяется в сетях распределения электроэнергии, автоматизации объектов, промышленных зонах и на железнодорожных путях.

Технические характеристики

• Диаметр резьбы болтов и гаек: 12 мм
• Длина болта: 50 мм

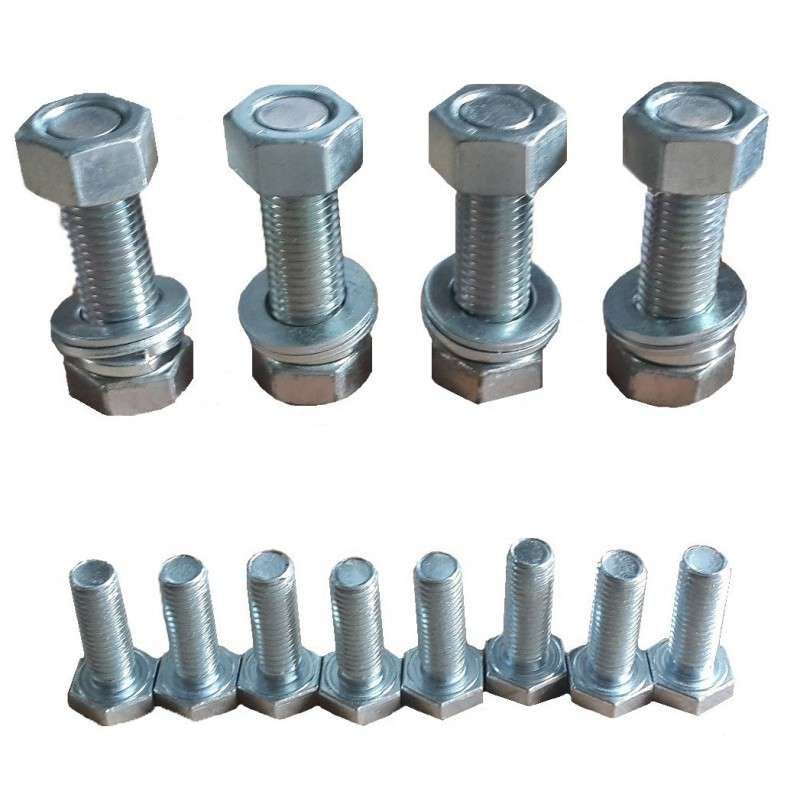

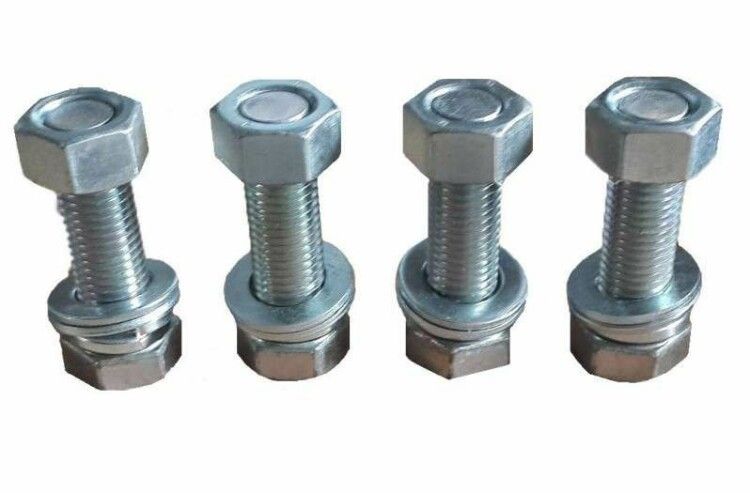

• Количество комплектующих: 4 болта М12×50, 4 гайки М12, 4 шайбы С12, 4 гровера С12
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии
• Тип изделия: комплект для завинчивания
• Способ монтажа: через предварительно просверленные отверстия на монтажных элементах
• Способ подводки кабеля: подземный

Совместимость и монтаж

Комплект крепежа для ОГК/ОКК-3/4/5/ОП1ф совместим со всеми модификациями фланцевых опор ОГК-3, ОГК-4, ОГК-5 и ОП1ф. Для монтажа требуется подготовить отверстия в основании с шагом, соответствующим расположению фланца. Болты проходят через фланец, затем устанавливаются шайбы, гроверы и затягиваются гайки. Гроверы обеспечивают самофиксацию - предотвращают самоотвинчивание под нагрузкой и вибрацией. Установка выполняется обычным гаечным ключом на 19 мм.

Безопасность и стандарты

Изделие изготовлено из стали по требованиям ГОСТ 1759.4–87 (для болтов и гаек) и ГОСТ 11371–78 (для шайб). Оцинкованное покрытие соответствует нормам защиты от коррозии для условий открытой местности. Соответствует требованиям безопасности при работе с силовыми кабельными системами.

Преимущества

• Полный набор деталей в одном комплекте - не нужно докупать отдельные элементы
• Оцинкованное покрытие увеличивает срок службы в сырых и агрессивных средах
• Гроверы снижают риск ослабления крепления при вибрациях от движения транспорта или оборудования
• Стандартные размеры позволяют использовать универсальные инструменты при монтаже

Ограничения применения

Не предназначено для использования вне системы фланцевых опор ОГК/ОКК-3/4/5/ОП1ф. Не рекомендуется применять в условиях постоянного контакта с химически активными жидкостями (например, кислотами, щелочами). Не подходит для монтажа на деревянные или пластиковые поверхности - требуются жесткие основания (бетон, металл). Не заменяет анкерные крепления при высоких динамических нагрузках.

Примеры использования

• Фиксация фланцевых опор на трассе подземного кабеля в городской канализационной камере
• Установка опор для кабельных лотков на территории промзоны с частыми перепадами температур
• Монтаж поддерживающих конструкций для кабельных трубопроводов рядом с железнодорожными путями

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в фланце и болтов - допуск должен быть +-0,5 мм
• Затяжку проводите равномерно, по диагонали, чтобы избежать деформации фланца
• При длительном хранении храните комплект в сухом месте - даже оцинкованное покрытие может повредиться при контакте с водой и солью
• Если вы используете несколько комплектов на одной трассе - сохраняйте одинаковый момент затяжки для всех болтов
• Артикул в00005713 от Пересвет - единственный комплект, полностью совместимый с оригинальными фланцами ОГК/ОП1ф; аналоги могут иметь отличия в толщине шайб или длине болтов
