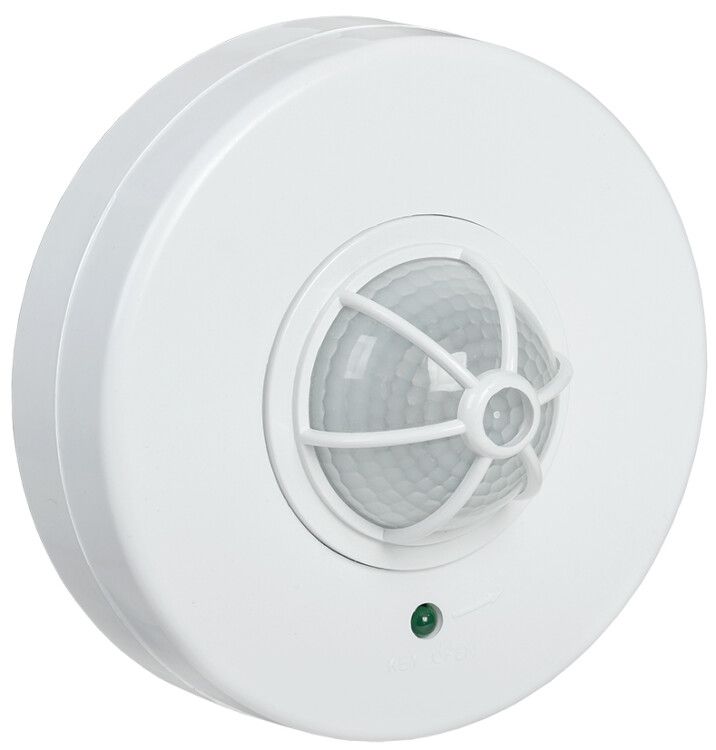

Детектор движения ДД 024В 1100Вт угол. обз. 180-360град. IP33 бел. IEK LDD11-024B-1100-001

Датчик движения ДД 024В белый от IEK (ИЭК) - пассивный инфракрасный датчик для автоматического управления освещением на основе движения и уровня освещённости. Артикул ldd11-024b-1100-001 подходит для установки в помещениях с умеренной влажностью и используется в системах энергосбережения.

Назначение и область применения

Датчик движения ДД 024В белый включает свет при обнаружении движения и выключает его после окончания активности. Подходит для помещений с временным пребыванием людей: коридоры, лестницы, кладовые, подъезды, офисные зоны, складские помещения. Учитывает уровень освещённости - не включается при достаточном естественном свете. Применяется в системах автоматизации освещения, где важно снижать потребление электроэнергии.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) - реагирует на тепло тела человека или животного
• Дальность обнаружения: до 6 метров
• Угол обзора: 360° - охватывает всю горизонтальную плоскость вокруг устройства
• Максимальная коммутационная мощность: 1100 Вт - позволяет управлять лампами накаливания, галогенными и LED-светильниками суммарной мощностью до этого значения
• Рабочее напряжение: 230 В AC, частота 50 Гц
• Порог срабатывания по освещённости: 3–2000 люкс - можно настроить чувствительность к свету
• Максимальная длительность включения: 5 секунд - время, в течение которого свет остаётся включённым после последнего движения
• Диапазон рабочих температур: от -25C до +45C - подходит для неотапливаемых помещений
• Степень защиты: IP33 - защищён от капель воды и твёрдых частиц размером более 2,5 мм; не предназначен для улицы или сырых мест
• Материал корпуса: поликарбонат, самозатухающий - не поддерживает горение
• Цвет: белый
• Срок службы: 30 000 часов - при нормальных условиях эксплуатации
• Сигнальное устройство: есть - индикатор работы
• Оптимальная высота установки: 4 метра

Совместимость и монтаж

Датчик движения ДД 024В белый монтируется открытым способом - крепится на потолок или стену с помощью встроенного кронштейна. Для подключения используются три провода: фаза (L), ноль (N) и управляемая фаза (Lout) к нагрузке. Нагрузка должна быть исключительно переменного тока (AC). Не подключайте к датчику индуктивные или ёмкостные нагрузки (например, дроссели, трансформаторы), они могут повредить реле. Максимальная нагрузка - 1100 Вт, что соответствует примерно 10–12 LED-светильников по 10 Вт каждый. Убедитесь, что посадочные размеры совпадают с вашими креплениями - корпус имеет стандартный диаметр для открытой установки.

Безопасность и стандарты

Датчик движения ДД 024В белый соответствует требованиям ГОСТ Р 51324.2.1-99. Корпус изготовлен из самозатухающего поликарбоната, что обеспечивает противопожарную безопасность. Коммутация выполнена через электромеханическое реле - надёжно и проверено временем. Не содержит опасных компонентов, требующих специальной утилизации.

Преимущества

• 360° угол обзора - не требует точной ориентации, охватывает всё помещение
• Высокая мощность коммутации (1100 Вт) - подходит для группового управления несколькими светильниками
• Настройка порога освещённости - предотвращает ложные включения днём
• Индикатор состояния - позволяет контролировать работу без тестирования
• Надёжное реле вместо полупроводниковой схемы - меньше помех и долгий срок службы

Ограничения применения

• IP33 - нельзя использовать на улице, в банях, душевых, цехах с брызгами воды
• Не работает при наличии препятствий между источником тепла и датчиком - например, перегородки, шторы, крупные предметы
• Не реагирует на медленные движения - требуется быстрое изменение теплового поля (ходьба, бег)
• Может срабатывать от домашних животных, если они находятся в зоне обнаружения и имеют температуру тела выше окружающей среды
• Максимальная длительность включения всего 5 секунд - слишком мало для больших помещений, где люди долго перемещаются

Примеры использования

• Освещение в коридоре жилого дома - включается при прохождении, выключается через 5 секунд после выхода
• Складское помещение с регулярным доступом персонала - экономия энергии ночью и в выходные
• Подвальное помещение с ограниченным освещением - свет включается при входе, даже если окна закрыты
• Офисные зоны с нерегулярным присутствием сотрудников - например, комнаты для встреч или хранения

Практические советы

• Устанавливайте датчик на высоте 4 метра - так достигается оптимальный обзор и минимизируются ложные срабатывания
• Избегайте направления датчика на радиаторы, окна с прямыми лучами солнца или вентиляционные решётки - это вызывает ложные срабатывания
• Перед первым запуском настройте порог освещённости: поверните регулятор до момента, когда датчик перестанет включать свет при дневном освещении
• Не используйте с диммерами, электронными трансформаторами или LED-драйверами - возможны отказы реле
• Проверьте совместимую нагрузку перед монтажом - лучше подключить меньшую мощность, чем перегружать
• При замене старого датчика - убедитесь, что новый имеет такой же тип коммутации (реле) и аналогичную мощность
