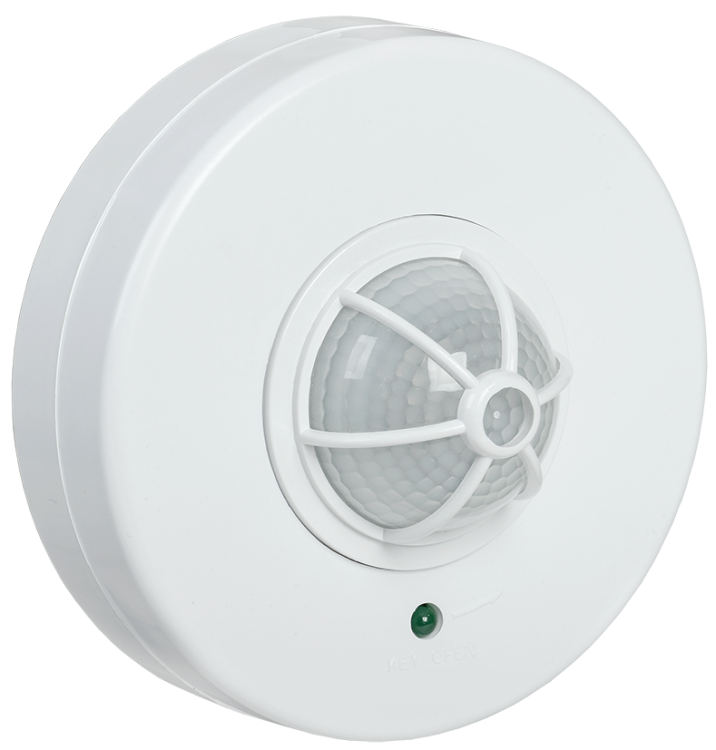

Детектор движения ДД 024 1100Вт угол. обз. 120-360град. 6м IP33 бел. IEK LDD11-024-1100-001

Датчик движения ДД 024 белый от IEK - устройство для автоматического управления освещением на основе обнаружения движения и уровня освещённости. Подходит для установки в помещениях с умеренной влажностью, работает с нагрузкой до 1100 Вт и обеспечивает круговой обзор. Артикул ldd11-024-1100-001 соответствует серии LIGHTING.

Назначение и область применения

Датчик движения ДД 024 белый предназначен для автоматического включения света при появлении человека в зоне действия и выключения через заданное время после прекращения движения. Устройство учитывает уровень освещённости - не включается при достаточном естественном свете. Применяется в коридорах, лестницах, кладовых, подъездах, офисах и других помещениях, где важно экономить электроэнергию. Не рекомендуется для открытых площадок из-за низкой степени защиты.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) - реагирует на тепло тела человека
• Максимальная нагрузка: 1100 Вт (для ламп накаливания, галогенных, LED и компактных люминесцентных)
• Напряжение питания: 230 В AC, частота 50 Гц
• Дальность обнаружения: до 6 метров
• Угол обзора: 360° - охватывает всю территорию вокруг при правильной установке
• Порог срабатывания по освещённости: 3–2000 люкс - регулируется автоматически
• Максимальная длительность включения: 5 секунд - фиксировано, не настраивается
• Рабочая температура: от –25C до +45C
• Степень защиты: IP33 - защищает от капель воды и твердых частиц размером более 2,5 мм
• Срок службы: 30 000 часов
• Корпус: из самозатухающего поликарбоната
• Цвет: белый
• Коммутация: электромеханическое реле
• Сигнализация: есть индикатор работы
• Высота установки: оптимальная - 4 метра

Совместимость и монтаж

Датчик движения ДД 024 белый рассчитан на открытую установку - крепится на потолок или стену без корпуса. Совместим со всеми типами ламп, суммарная мощность которых не превышает 1100 Вт. Для LED-ламп проверьте совместимость с реле - некоторые низковольтные системы требуют дополнительного реле. Монтаж выполняется по схеме: фаза L - вход датчика, выход датчика - к лампе, N - нулевой провод. Обязательно соблюдайте полярность. Не используйте с нагрузкой выше 1100 Вт - перегрузка вызовет отказ реле.

Безопасность и стандарты

Датчик соответствует ГОСТ Р 51324.2.1-99. Корпус изготовлен из самозатухающего поликарбоната - не поддерживает горение. Электромеханическое реле обеспечивает надёжную коммутацию и имеет механический ресурс. Напряжение 230 В - класс II защиты, не требует заземления. IP33 позволяет использовать внутри помещений с возможным попаданием брызг, но не во влажных зонах (ванная, баня, улица).

Преимущества

• Круговой обзор 360° - не требует точной ориентации при установке
• Автоматическая адаптация к уровню освещённости - не включает свет днём
• Надёжное реле с долгим сроком службы - 30 000 часов
• Простой монтаж - не нуждается в сложной настройке
• Экономия энергии - свет включается только при необходимости

Ограничения применения

• Не подходит для установки на улице - IP33 недостаточно для защиты от дождя и пыли
• Не работает эффективно при наличии тепловых помех - рядом с радиаторами, печами, окнами с прямым солнечным светом
• Фиксированная длительность включения - нельзя увеличить время горения выше 5 секунд
• Не совместим с системами управления по протоколу DALI, Zigbee, Wi-Fi - только релейное управление
• Не рекомендован для мест с постоянными быстрыми движениями (например, конвейеры) - может ложно срабатывать

Примеры использования

• Освещение в жилом подъезде - включается при проходе человека, выключается через 5 секунд после остановки
• Кладовая в офисе - свет включается при входе, не мешает при длительном пребывании
• Лестничная клетка - обеспечивает безопасность ночью без постоянного освещения
• Складские помещения с редкими заходами - снижает расходы на электроэнергию

Практические советы

• Устанавливайте датчик на высоте 4 м - так обеспечивается лучший обзор и минимум ложных срабатываний
• Избегайте направления чувствительной зоны на окна, батареи, вентиляторы - они могут вызвать ложные срабатывания
• Перед подключением отключите питание - работа с сетью 230 В требует соблюдения мер безопасности
• Проверьте суммарную мощность всех подключаемых ламп - превышение 1100 Вт приведёт к выходу реле из строя
• Если свет не включается - проверьте уровень освещённости: возможно, слишком ярко, и датчик заблокировал работу
• Для замены старого датчика - учтите, что ДД 024 белый имеет те же габариты, что и аналогичные модели IEK серии LIGHTING
