Детектор присутствия (чувствителен к микро-перемещениям), внешняя кнопка; монтаж на потолке; выход KNX; степень защиты IP40 | 185K90300000 Finder 18.5K.9.030.0000

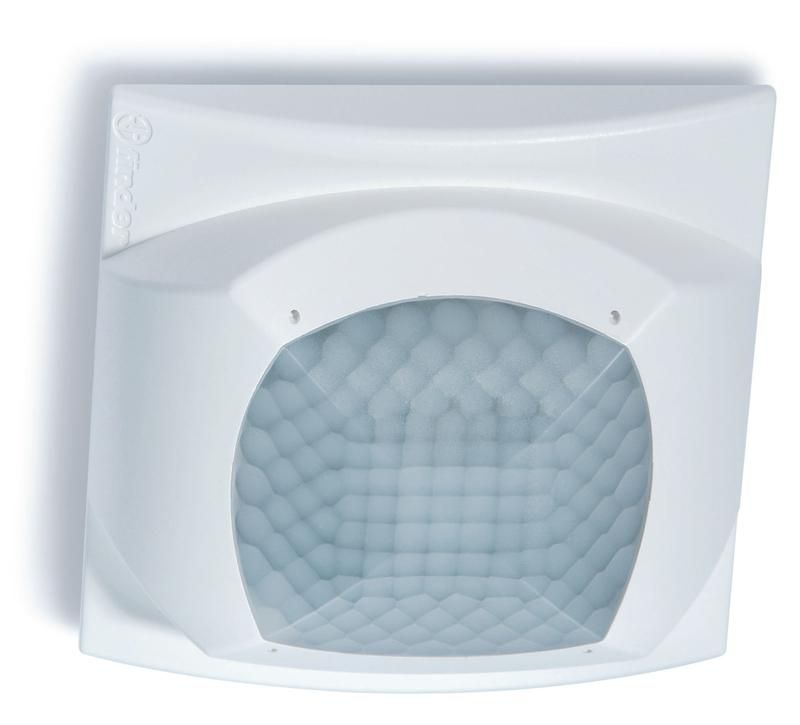

Детектор присутствия Finder 185k90300000 - устройство с высокой чувствительностью к микродвижениям, предназначенное для автоматического управления освещением и системами HVAC на основе наличия человека в помещении. Установка осуществляется на потолок, сигнал передается через протокол KNX; корпус выполнен из белого матового пластика с защитой IP40.

Назначение и область применения

Детектор присутствия Finder 185k90300000 используется для выявления присутствия людей даже при минимальном движении - например, когда человек сидит за столом или работает за компьютером. Он управляет светом, вентиляцией или другими нагрузками через интерфейс KNX, что делает его идеальным решением для умных зданий. Подходит для офисов, учебных классов, медицинских кабинетов и других помещений, где важно экономить энергию без снижения комфорта.

Технические характеристики

• Тип датчика: Пассивный инфракрасный (PIR) - реагирует на теплоизлучение человеческого тела
• Напряжение питания: 24 В постоянного тока
• Номинальный ток: до 10 А - позволяет коммутировать мощные нагрузки, включая светодиодные и люминесцентные светильники
• Выход: Интерфейс KNX - совместим со всеми системами домашней и automation по этому стандарту
• Время задержки: регулируется от 0,1 до 1080 секунд - можно точно настроить время сохранения состояния после ухода человека
• Защита: IP40 - предохраняет от крупных частиц пыли и случайного прикосновения, но не предназначена для влаги или мытья
• Температурный режим: от –10 C до +50 C - подходит для большинства внутренних помещений в условиях климатической зоны УХЛ4
• Функции: ступенчатый мониторинг (поэтапная детекция движения), регулировка порога чувствительности, наличие сигнального LED-индикатора
• Материал корпуса: пластик, безгалогенный состав - безопасен при возгорании и соответствует экологическим требованиям
• Цвет и отделка: белый, матовая поверхность - гармонично сочетается с интерьерными решениями

Совместимость и монтаж

Детектор присутствия Finder 185k90300000 рассчитан на открытую установку на потолке. Для работы требуется питание 24 В постоянного тока и шина KNX. Контакты внутри датчика однополярные - один переключающий контакт для управления нагрузкой. Монтаж выполняется без дополнительных коробок или рамок - устройство фиксируется прямо на поверхности потолка. Прозрачная крышка обеспечивает доступ к настройкам без демонтажа. Обязательно соблюдайте рекомендованную высоту установки (обычно 2,5–3 метра) для оптимального покрытия зоны контроля.

Безопасность и стандарты

Детектор присутствия Finder 185k90300000 сертифицирован согласно EN 60669-1 и EN 60669-2-1 - нормам безопасности для аппаратов управления освещением. Соответствие этим стандартам гарантирует надежную работу под нагрузкой и долгий срок службы. Также изделие имеет класс защиты UHL4, что допускает применение в помещениях с повышенной влажностью (например, вестибюлях), но не во влажных средах типа бассейнов или бань.

Преимущества

• Обнаружение микро-движений - отличается от обычных PIR-детекторов, которые реагируют только на активную ходьбу
• Настройка чувствительности - позволяет исключить ложные срабатывания от животных или ветра
• Поддержка Zona для животных - возможность игнорировать тепловые следы кошек или собак до 1,2 м от пола
• Ступенчатый мониторинг - более точное распознавание присутствия, особенно в больших помещениях
• KNX-совместимость - легко интегрируется в существующие системы автоматизации без дополнительных преобразователей
• LED-индикатор - наглядно показывает состояние работы и срабатывания

Ограничения применения

• Степень защиты IP40 не предусматривает защиту от воды - нельзя использовать в ванных комнатах, туалетах, на кухне рядом с мойкой
• Не подходит для установки вне помещений или в местах с частыми температурными скачками ниже –10 C
• Не контролирует уровень освещённости - требует отдельного фотодатчика для функции “дневной свет”
• Не имеет встроенного радиомодуля - все команды проходят только по проводной сети KNX
• Не поддерживает беспроводную связь или мобильное управление - необходимо использование центрального KNX-шлюза

Примеры использования

• Офисные кабинеты - свет включается при входе сотрудника и гаснет спустя 5 минут после окончания работы за компьютером
• Аудитории и тренажёрные залы - система автоматически адаптирует освещение и вентиляцию в зависимости от численности группы
• Гостиные и спальни в жилых комплексах с системой KNX - повышают комфорт и энергоэффективность без необходимости ручного управления
• Медицинские учреждения - обеспечивают бесконтактное управление светом в коридорах и кабинетах, минимизируя риск распространения инфекций

Практические советы

• Перед установкой проверьте напряжение питания - используйте только источник 24 В постоянного тока, иначе датчик не будет работать
• При настройке порога чувствительности начинайте с минимального значения и увеличивайте постепенно - так избежите ложных срабатываний
• Если в помещении есть домашние животные, обязательно включите функцию “Zona for animals”, чтобы они не вызывали включения света
• Не закрывайте датчик декоративными элементами - он должен иметь свободный обзор всей зоны
• Для сложных проектов используйте программное обеспечение ETS для настройки времени задержки и группировки с другими устройствами KNX
• Проверьте соответствие нагрузки - хотя датчик способен коммутировать до 10 А, лучше не нагружать его полностью, особенно при работе с емкостными нагрузками (C-load)
