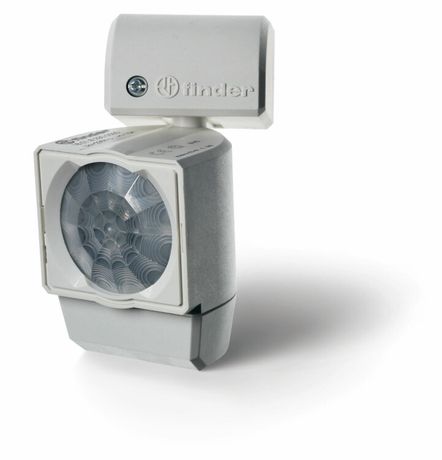

Пассивный инфракрасный детектор движения для внутреннего монтажа; 1NO 10A; питание 120…230В АC; степень защиты IP40 | 180182300000 Finder 18.01.8.230.0000

Пассивный инфракрасный детектор движения для внутреннего монтажа 1NO 10А 120…230В AC степень защиты IP40 от бренда FINDER (артикул 18.01.8.230.0000) предназначен для автоматического управления освещением и другими нагрузками на основе обнаружения теплового излучения человека. Подходит для помещений с постоянным присутствием людей — офисов, коридоров, складских зон.

Назначение и область применения

Этот датчик реагирует на движение живых объектов за счёт изменения инфракрасного излучения в зоне контроля. Он управляет нагрузкой через один нормально открытый контакт (1NO), что позволяет включать/выключать свет, вентиляцию или другую бытовую/промышленную технику. Применяется исключительно внутри помещений — в жилых домах, административных зданиях, торговых центрах, лабораториях и других местах с контролируемым микроклиматом.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR)
• Напряжение питания: 120–230 В переменного тока, частота 50 Гц
• Коммутируемый ток: до 10 А (макс. мощность 1000 Вт)
• Пусковой ток: до 20 А — допускает запуск ламп накаливания и других импульсных нагрузок
• Управление: сигнал срабатывания — 10 мА
• Угол обзора: 110° по горизонтали
• Дальность обнаружения: до 10 метров
• Диаметр зоны детектирования: около 8 метров при оптимальной высоте установки 2 м
• Задержка выключения: фиксированная — 10 секунд после последнего движения
• Регулировка чувствительности: есть — позволяет настроить реакцию на слабые движения
• Защита корпуса: IP40 — противостояние твердым частицам крупнее 1 мм, без защиты от воды
• Температурный режим работы: от –10°C до +50°C
• Климатическое исполнение: УХЛ4 — для умеренного и холодного климата с возможностью конденсации
• Материал корпуса: пластик, матовая отделка, белый цвет, без галогенов
• Подключение: винтовые клеммы
• Сигнализация: встроенное светодиодное индикаторное устройство
• Функция игнорирования животных: да — снижает ложные срабатывания от мелких питомцев
• Ступенчатый мониторинг: да — обеспечивает стабильную работу при изменении фонового тепла
• Совместимость с ёмкостными нагрузками: да

Совместимость и монтаж

Пассивный инфракрасный детектор движения для внутреннего монтажа 1NO 10А 120…230В AC степень защиты IP40 устанавливается открытым способом — на стену или потолок. Для монтажа требуется доступ к проводам фазы, нуля и нагрузки. Клеммы рассчитаны на медные провода сечением до 2,5 мм². Монтаж выполняется в соответствии с требованиями EN 60669-1 и EN 60669-2-1. Установка на высоте 2 м обеспечивает максимальную эффективность зоны обнаружения. Не рекомендуется располагать рядом с источниками тепла (батареи, окна с прямым солнцем), вентиляционными решётками или зеркалами — они могут вызывать ложные срабатывания.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность выключателей и датчиков для бытового и аналогичного использования. Конструкция выполнена без галогенов, что снижает риск образования токсичных веществ при повышении температуры. Компоненты прошли тестирование на термическую стабильность и механическую прочность.

Преимущества

• Высокая надёжность PIR-сенсора с функцией игнорирования мелких животных
• Гибкая настройка чувствительности — минимизация ложных срабатываний
• Широкий диапазон рабочих напряжений (120–230 В) — совместим с сетями Европы, России, стран СНГ
• Поддержка ёмкостных и импульсных нагрузок — работает с LED-лампами, люминесцентными светильниками, маломощными двигателями
• Встроенный индикатор — наглядное отображение состояния (работа/ожидание)
• Матовый белый корпус — эстетично сочетается с интерьерами

Ограничения применения

• Не предназначен для использования на улице — IP40 не защищает от влаги и пыли
• Не подходит для помещений с резкими перепадами температуры (например, холодильные камеры)
• Не рекомендован для установки в помещениях с активным движением воздуха (сильные сквозняки, вентиляторы)
• Не управляет многоконтактными системами — только один нормально открытый контакт
• Задержка выключения фиксирована — нельзя изменить время на 30, 60 или 120 секунд
• Не подходит для установки выше 2,5 м — потеря точности обнаружения

Примеры использования

• Освещение коридоров в офисах — включается при входе, выключается через 10 сек после выхода
• Свет в кладовых и технических помещениях — экономия энергии при редком использовании
• Автоматический свет в туалетах и гардеробных — удобство и безопасность
• Управление вентиляцией в кабинетах — включение при появлении сотрудника
• Системы безопасности в залах ожидания — контроль присутствия без видеонаблюдения

Практические советы

• При установке ориентируйте датчик так, чтобы зона обнаружения пересекала основные пути перемещения — лучше всего, когда человек движется поперёк луча обзора, а не прямо на него
• Избегайте установки возле радиаторов, окон с прямым солнечным светом и кондиционеров — это влияет на точность срабатывания
• Если датчик часто срабатывает ложно — снизьте чувствительность с помощью регулятора на корпусе
• Проверьте совместимость нагрузки: если используется LED-светильник с драйвером, убедитесь, что его пусковой ток не превышает 20 А
• При замене старого датчика — проверьте тип подключения: этот модель требует подвода фазы, нуля и нагрузки, а не только двухпроводной схемы
• Для обслуживания — достаточно протирать корпус мягкой сухой тряпкой; не используйте спирт и растворители
