Пассивный инфракрасный детектор движения для внутреннего монтажа; 1NO 10A (контакт без потенциала); питание 120…230В АC | 183182300300 Finder 18.31.8.230.0300

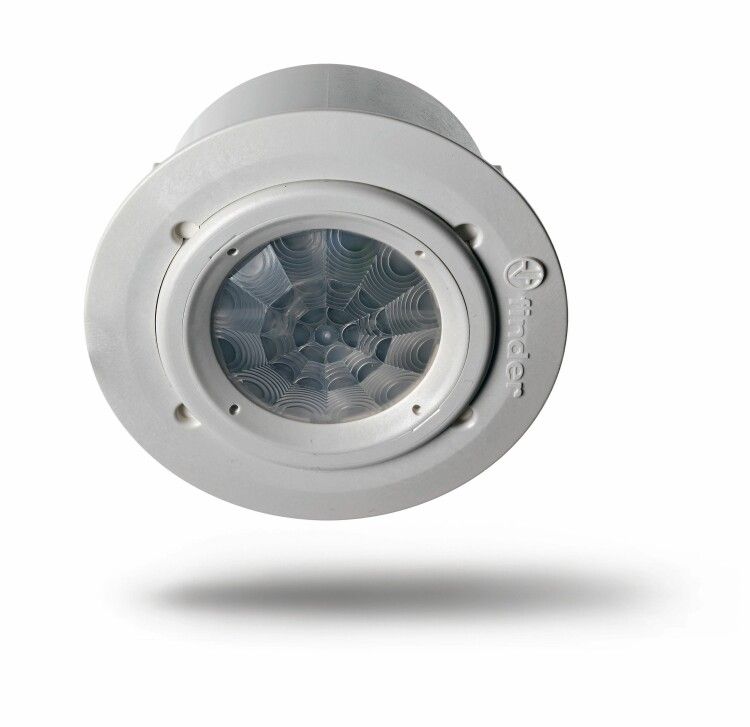

Детектор движения Finder 183182300300 — пассивный инфракрасный датчик для скрытого внутреннего монтажа, управляет освещением и оборудованием через один контакт без потенциала при напряжении 120–230 В переменного тока. Подходит для помещений с постоянным присутствием людей, где важна надёжность и компактность.

Назначение и область применения

Детектор движения Finder 183182300300 автоматически включает и выключает нагрузку при обнаружении теплового излучения человека. Используется там, где нужен энергосберегающий контроль: офисы, коридоры, складские помещения, туалеты, лестничные клетки. Особенно эффективен в системах HVAC и климат-контроля, где требуется точное реагирование на движение без ложных срабатываний.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR)
• Напряжение питания: 220–250 В AC, частота 50–60 Гц
• Коммутируемый ток: до 10 А (максимальный пусковой ток — 20 А)
• Максимальная коммутационная мощность: 1000 Вт
• Количество контактов: 1 нормально замкнутый (1NO), без потенциала
• Управляющий ток: 10 мА
• Время задержки отключения: регулируемое от 10 секунд до 12 минут
• Регулировка чувствительности: да — можно настроить порог срабатывания
• Угол обзора: 360° — охватывает всю горизонтальную плоскость
• Температурный диапазон: –10…+50 °C
• Степень защиты: IP40 — защищён от предметов больше 1 мм, но не от воды
• Материал корпуса: пластик, матовая отделка, белый цвет
• Климатическое исполнение: УХЛ4 — для умеренного климата с возможностью повышенной влажности
• Поддерживает емкостную нагрузку (C-нагрузка)
• Сигнальное устройство: есть — светодиод указывает состояние работы
• Функция исключения животных: да — снижает ложные срабатывания от мелких домашних животных
• Ступенчатый мониторинг: да — позволяет контролировать уровень активности
• Не содержит галогенов — соответствует экологическим требованиям

Совместимость и монтаж

Детектор движения Finder 183182300300 предназначен для скрытого монтажа внутри стен или потолка. Подключение осуществляется через винтовые клеммы — подходят провода сечением до 2,5 мм². Корпус совместим со стандартными монтажными коробками глубиной не менее 40 мм. Установка на потолке допускается и рекомендуется для максимального охвата зоны. Обязательно соблюдайте расстояние от радиаторов, вентиляторов и других источников тепла — они могут вызывать ложные срабатывания.

Безопасность и стандарты

Детектор движения Finder 183182300300 соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, что гарантирует безопасность коммутации бытовых и легкопромышленных нагрузок. Контакты рассчитаны на работу с индуктивными, резистивными и ёмкостными нагрузками. Отсутствие галогенов в материале корпуса повышает безопасность при возгорании.

Преимущества

• 360° угол обзора обеспечивает равномерное покрытие всей комнаты без слепых зон
• Регулируемая задержка и чувствительность позволяют адаптировать датчик под любую среду
• Функция игнорирования животных снижает количество ложных срабатываний
• Светодиодный индикатор упрощает диагностику и настройку
• Скрытое исполнение сохраняет интерьер, не требует внешней рамки
• Поддержка C-нагрузки делает его совместимым с современными LED-светильниками и импульсными источниками питания

Ограничения применения

• IP40 не защищает от влаги — нельзя использовать в ванных комнатах, на кухне без защиты от брызг, в сырых помещениях
• Не работает при температурах ниже –10 °C — не подходит для холодных чердачных или ангарных помещений
• Не предназначена для управления нагрузками выше 10 А или 1000 Вт — не используйте с мощными нагревателями, насосами или двигателями
• Пассивный инфракрасный принцип не реагирует на движение за стеклом, через жалюзи или при наличии препятствий между человеком и датчиком
• Не имеет встроенного светового датчика — всегда срабатывает при движении, даже днём; для дневного отключения требуется внешнее управление

Примеры использования

• Освещение в офисном коридоре — включается при входе человека, выключается после 5 минут бездвижения
• Система климат-контроля в зале ожидания — включает вентиляцию только при наличии посетителей
• Туалет в общественном здании — экономия электроэнергии за счёт автоматического отключения света
• Складское помещение с проходами — управление светом в зависимости от перемещения персонала

Практические советы

• При установке на потолке выбирайте центральное место, чтобы избежать “теневых” зон
• Настройте время задержки так, чтобы оно было чуть длиннее времени пребывания человека в зоне — например, 8 минут для офиса, 3 минуты для туалета
• Если датчик часто срабатывает ложно — проверьте наличие тепловых потоков от батарей, окон или оборудования рядом
• При использовании с LED-светильниками убедитесь, что суммарная мощность не превышает 1000 Вт — особенно важно при высоких пусковых токах
• Проверьте совместимость с вашими выключателями: датчик не требует нулевой линии, но обязательно подключите фазу и нагрузку правильно
• Для обслуживания — достаточно периодической очистки оптики от пыли, особенно в местах с высокой запылённостью
