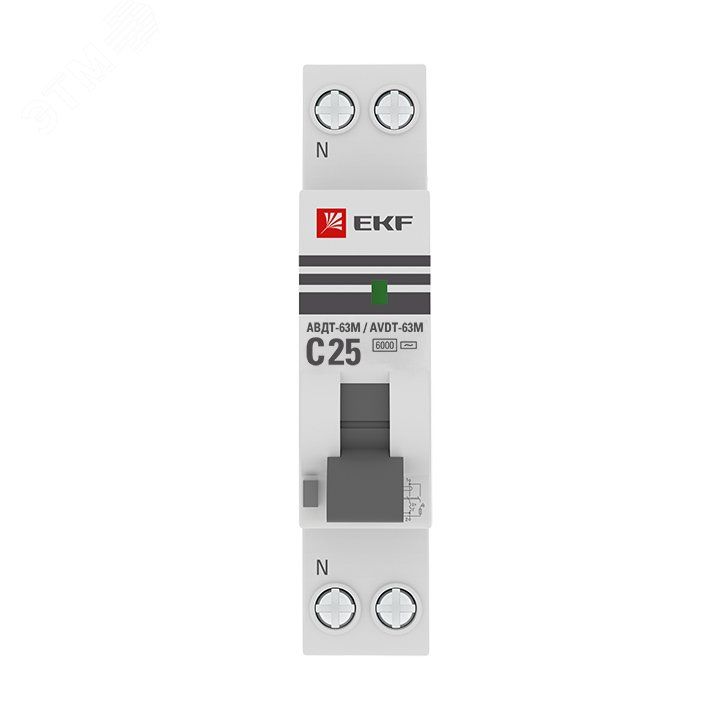

Автоматический выключатель дифференциального тока АВДТ-63M 1P+N (18мм) 25А 10мА характеристика C тип AС электронный 6кА PROXIMA - DA63M-25-10 EKF

Автоматический выключатель дифференциального тока АВДТ-63М 1п+N 25А C 10мА тип AC электронный 6кА 1 мод от EKF PROxima сочетает функции защиты от перегрузки, короткого замыкания и утечки тока в одном компактном устройстве. Подходит для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ-63М предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения возгораний из-за перегрузок и коротких замыканий. Применяется в бытовых и промышленных сетях переменного тока 230 В, особенно там, где требуется высокая надёжность - например, в ванных комнатах, кухнях, на производственных линиях, в офисах и складских помещениях.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,75 кВт при 230 В
• Дифференциальный ток утечки: 10 мА - чувствителен даже к слабым утечкам, безопасен для человека
• Тип срабатывания по утечке: AC - реагирует на переменный ток утечки (типичен для бытовой техники)
• Характеристика времятоковой зависимости: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, светильники)
• Номинальная отключающая способность: 6 кА - выдерживает большие токи КЗ в типовых жилых и промышленных сетях
• Номинальное напряжение изоляции: 500 В - обеспечивает безопасную работу при колебаниях напряжения
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - защищён от скачков напряжения, включая грозовые
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижает риск повреждений оборудования
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от воды и пыли
• Ширина: 1 модуль - занимает мало места в щите
• Потери мощности: 4,5 Вт - минимальное энергопотребление при работе
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Диапазон рабочих температур: -25...+50 C - работает в неотапливаемых помещениях и на улице внутри щита
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью

Совместимость и монтаж

Автоматический выключатель дифференциального тока АВДТ-63М монтируется на DIN-рейку шириной 1 модуль (17,5 мм). Для подключения используются однополюсные проводники с нейтралью (1P+N): фаза и ноль проходят через устройство, что гарантирует отключение обоих проводников при срабатывании. Подходит для медных и алюминиевых проводов сечением от 0 до 25 мм2. Глубина монтажа - 45 мм, что важно при планировании компактных щитов. Коммутационный механизм ручной - срабатывает при нажатии кнопки «Тест» или при аварии.

Безопасность и стандарты

Автоматический выключатель дифференциального тока АВДТ-63М соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Обеспечивает класс безопасности по ударному напряжению Category III - допустим для установки в распределительных щитах на входе в помещение. Электронный тип УЗО имеет встроенную защиту от перенапряжений, что увеличивает надёжность работы при скачках напряжения. Гарантийный срок - 84 месяца (7 лет).

Преимущества

• Компактность: всего 1 модуль вместо двух отдельных устройств (AV + УЗО)
• Электронный тип УЗО: точнее определяет утечку, чем механический аналог
• Защита от перенапряжений: снижает вероятность выхода из строя при грозах и всплесках сети
• Поддержка алюминиевых проводов: удобно при реконструкции старых систем
• Высокая отключающая способность (6 кА): подходит для большинства современных квартир и цехов

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц
• IP20 не защищает от брызг и пыли - нельзя устанавливать вне закрытого щита
• Электронный УЗО требует питания от сети; при обрыве нуля или полном отключении питания он не будет работать (не сработает при утечке, если питание отсутствует)
• Не подходит для защиты цепей с постоянными импульсными токами утечки (например, некоторые ИБП или частотные преобразователи) - нужен тип А или B

Примеры использования

• Щит квартиры: защита розеток в ванной комнате и кухне
• Производственный участок: питание станков с металлообработкой и насосов
• Офис: защита компьютерных групп и серверных стоек
• Жилой дом: отдельная линия для стиральной машины, бойлера, духового шкафа

Практические советы

• Обязательно проверяйте посадочный диаметр контактов - они рассчитаны на провода до 25 мм2. Более толстые провода не войдут.
• При монтаже соблюдайте полярность: L и N должны быть подключены строго согласно маркировке на корпусе.
• Раз в месяц нажимайте кнопку «Тест» - она проверяет работоспособность УЗО без отключения всей сети.
• Если в вашей сети есть частотные преобразователи, светодиодные драйверы или ИБП - выбирайте УЗО типа А или B, а не AC.
• Для старых домов с алюминиевой проводкой этот автомат - хорошее решение, так как поддерживает оба типа проводников.
