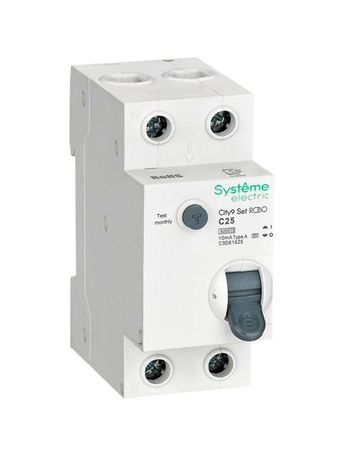

Выключатель автоматический дифференциального тока 1P+N 25A C 6kA 10мА Тип-А City9 | C9D61625 |Systeme Electric APC

Автоматический выключатель дифференциального тока City9 C9D61625 от Systeme Electric предназначен для защиты человека от поражения электрическим током, а также предотвращения перегрузок и коротких замыканий в однофазных сетях 230 В. Модель сочетает функции УЗО и автомата в одном корпусе, что делает её удобной для установки в распределительных щитках.

Назначение и область применения

City9 C9D61625 используется в бытовых и легкопромышленных электросетях с напряжением 230 В. Он защищает людей от поражения током при прямом контакте с токоведущими частями благодаря чувствительности 10 мА. Также устройство отключает цепь при перегрузке или коротком замыкании. Подходит для защиты групп розеток, освещения, кухонного оборудования, ванных комнат и других зон повышенной опасности.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без отключения;
• Ток утечки: 10 мА (0,01 А) - порог срабатывания при появлении тока утечки, обеспечивающий безопасность человека;
• Количество полюсов: 2 (1P+N) - отключение фазы и нейтрали одновременно;
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который устройство может безопасно прервать;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели);
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку;
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутри устройства;
• Поперечное сечение провода: 1–25 мм2 - позволяет подключить медные жилы любого распространённого сечения;
• Глубина монтажа: 45 мм - требует достаточного места в щите для свободного доступа к клеммам;
• Модульная ширина: 2 модуля - занимает два стандартных положения на DIN-рейке 35 мм;
• Работает с коммутируемым нейтральным проводником - ноль разрывается при отключении, повышая безопасность;
• Категория перенапряжения: IV - предназначено для установки в местах с высоким риском импульсных перенапряжений (например, на входе в здание);
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к грозовым и коммутационным скачкам напряжения.

Совместимость и монтаж

City9 C9D61625 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются безопасные клеммы с зажимами, рассчитанными на провода от 1 до 25 мм2. Нужно соблюдать порядок подключения: фаза - на L, ноль - на N. Оба провода должны быть плотно затянуты, чтобы избежать нагрева. Устройство совместимо со всеми щитками, поддерживающими двухмодульные аппараты. Перед установкой убедитесь, что глубина щита минимум 45 мм - иначе будет трудно закрыть крышку или обслуживать клеммы.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 61009-1 и IEC/EN 61008-1. Класс токоограничения 3 и категория перенапряжения IV обеспечивают соответствие нормам для установки в жилых и общественных зданиях. Тип A означает, что выключатель реагирует как на переменный, так и на пульсирующий постоянный ток утечки - важно для современной техники с импульсными источниками питания (стиральные машины, зарядки, LED-освещение).

Преимущества

• Объединяет функции УЗО и автоматического выключателя - экономит место в щите;
• Чувствительность 10 мА - оптимальна для защиты жизни человека;
• Тип A - работает с оборудованием нового поколения, включая инверторы и ЭПРА;
• Кнопка TEST - позволяет регулярно проверять исправность без специнструментов;
• Безопасные клеммы - исключают случайное прикосновение к токоведущим частям после монтажа;
• Высокая импульсная прочность (4 кВ) - устойчивость к грозовым выбросам.

Ограничения применения

City9 C9D61625 нельзя использовать в трёхфазных сетях - он предназначен только для 230 В. Не рекомендуется для защиты мощных двигателей с высоким пусковым током (более 5×Iн), поскольку характеристика C может давать ложные срабатывания. Также не следует применять в условиях постоянной влажности без дополнительной защиты (коробки IP54+), хотя сам аппарат имеет степень загрязнения 2 - то есть допускает лишь обычную пыль и сухую среду. Не подходит для установки вне помещений без герметичного кожуха.

Примеры использования

• Защита группы розеток в ванной комнате;
• Щитовая защита кухонной зоны с плитой, микроволновкой и холодильником;
• Подключение стиральной машины, бойлера или системы отопления;
• Линии освещения в помещениях с повышенной влажностью;
• Электрооборудование с преобразователями частоты и светодиодными драйверами - благодаря типу A.

Практические советы

• Перед первым запуском обязательно нажмите кнопку TEST - если выключатель не отключится, он неисправен;
• Проверяйте состояние через месяц после установки, затем каждые 3 месяца - даже если ничего не менялось;
• Не используйте для защиты цепей с постоянным током утечки выше 10 мА - это вызовет постоянные отключения;
• При замене старого УЗО убедитесь, что новый тоже имеет тип A и 1P+N - иначе возможна потеря защиты;
• Если в щите мало места - можно использовать City9 C9D61625 вместо пары “автомат + УЗО”, сэкономив один модуль.
