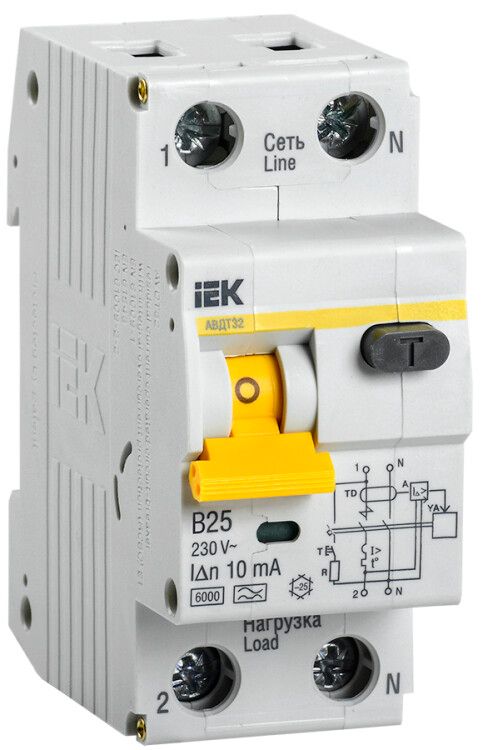

Выключатель автоматический дифференциального тока 2п (1P+N) B 25А 10мА тип A 6кА АВДТ-32 KARAT IEK MAD22-5-025-B-10

Автоматический дифференциальный выключатель АВДТ-32 от IEK предназначен для защиты людей от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения защиты от перегрузок и коротких замыканий. Устройство сочетает функции УЗО и автомата в одном корпусе, что делает его удобным решением для монтажа в распределительных щитах. Артикул mad22-5-025-b-10 соответствует модели АВДТ-32 серии KARAT.

Назначение и область применения

АВДТ-32 используется для защиты групповых линий, особенно там, где есть повышенный риск утечки тока: розетки на улице, в гаражах, подвалах, на объектах с влажной средой. Подходит для промышленного и коммерческого использования. Защищает от поражения током при повреждении изоляции и от возгораний, вызванных утечками на землю. Также обеспечивает защиту от перегрузок и коротких замыканий.

Технические характеристики

• Тип тока утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных устройств с выпрямителями - зарядки, ИБП, светодиодные светильники)
• Номинальный ток: 25 А - максимальный длительно допустимый ток нагрузки
• Дифференциальный ток: 10 мА - чувствительность к утечкам; сработает при токе выше этого значения, защищая человека
• Количество полюсов: 1+N - отключает одновременно фазу и ноль, исключая опасный потенциал на нулевом проводе
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Номинальное напряжение: 230 В - для однофазных сетей
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (стандарт 17,5 мм каждый)
• Глубина монтажа: 71 мм - требует достаточного места внутри щита
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные линии
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Частота: 50 Гц - для стандартных сетей России и стран СНГ
• Климатическое исполнение: УХЛ4 - работает при температурах от −40C до +40C, в условиях повышенной влажности
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Нормативные документы: ГОСТ Р 51327.1, ГОСТ Р 31225.2.2 - соответствие российским требованиям безопасности

Совместимость и монтаж

АВДТ-32 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется место глубиной не менее 71 мм. Подключение выполняется через зажимы с насечками - они обеспечивают надёжный контакт даже при больших сечениях кабеля до 25 мм2. Обязательно соблюдать полярность: вход фазы и нуля указаны на корпусе. Нейтральный проводник обязательно подключается - устройство не будет работать без него. Индикатор положения контактов показывает состояние (вкл/выкл) независимо от питания.

Безопасность и стандарты

АВДТ-32 соответствует российским нормам ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2, которые регламентируют требования к дифференциальным выключателям. Стандарт IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не предназначен для установки во влажных помещениях без дополнительной защиты. Применяется в помещениях со степенью загрязнения 2 - то есть без значительного количества пыли, влаги или проводящего мусора.

Преимущества

• Комбинированная конструкция: встроенное УЗО и автомат в одном устройстве - экономит место в щите и упрощает проектирование
• Независимый индикатор состояния контактов - видно, включен ли прибор, даже при отключении питания
• Насечки на зажимах - снижают нагрев и усиливают механическую прочность соединения, особенно важны при использовании многожильных кабелей
• Кнопка TEST - позволяет ежемесячно проверять работоспособность без внешних приборов
• Помехоустойчивая схема - не срабатывает ложно от импульсных помех (часто проблема у дешевых аналогов)
• Защелка с двойной фиксацией - обеспечивает плотную посадку на рейке, исключает самопроизвольное отсоединение

Ограничения применения

• Не применяется в помещениях с высокой запылённостью, влажностью или агрессивной средой - IP20 недостаточно
• Не подходит для трёхфазных систем - только для однофазных 230 В
• Не рекомендуется для защиты оборудования с очень большими пусковыми токами (более 8–10× Iном) - возможны ложные срабатывания
• Требует обязательного подключения нулевого провода - нельзя использовать как обычный автомат
• Не предназначен для установки вне помещений без бокса или кожуха

Примеры использования

• Щит в гараже - защита розеток для инструментов и зарядки аккумуляторов
• Подвальное помещение - защита освещения и розеток в сыром месте
• Наружные розетки на даче или офисном дворе - защита от утечек при попадании влаги
• Промышленный участок - питание станков с двигателями (характеристика C подходит)
• Общедомовой щит - групповая защита нескольких розеточных контуров

Практические советы

• Перед монтажом всегда проверяйте целостность изоляции кабелей - АВДТ-32 сработает при любой утечке, даже малой
• При подключении используйте кабель с сечением не более 25 мм2 - больше не войдёт в зажим
• Проверяйте работу кнопкой TEST хотя бы раз в месяц - особенно после скачков напряжения
• Не устанавливайте рядом с источниками сильных ЭМИ (варочные панели, частотные преобразователи) - может влиять на стабильность работы
• При замене старого УЗО - учтите, что АВДТ-32 имеет ширину 2 модуля, поэтому может потребоваться перестановка других аппаратов
• Для долгой службы не допускайте перегрузок - номинал 25 А не является “запасом”, а пределом
