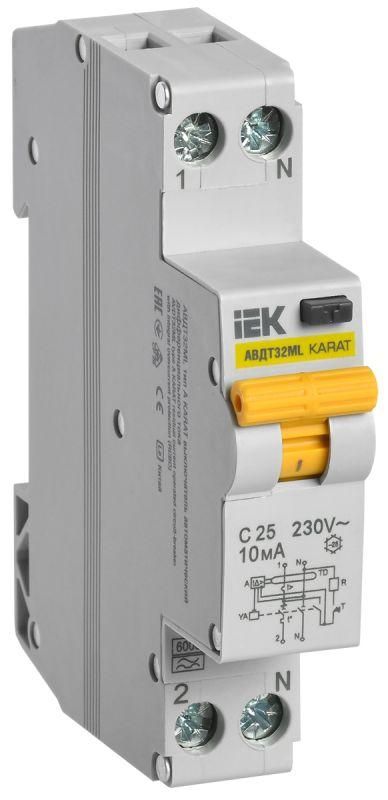

Выключатель автоматический дифференциального тока АВДТ32ML тип A С25 10мА KARAT IEK | MVD12-1-025-C-010-A

Автоматический выключатель дифференциального тока АВДТ32ML тип A С25 10мА от IEK предназначен для защиты людей от удара током при утечках в бытовых и промышленных сетях, а также для предотвращения перегрузок и коротких замыканий. Артикул mvd12-1-025-c-010-a соответствует серии KARAT и рассчитан на работу в однофазной сети 230 В.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ32ML тип A С25 10мА защищает людей от поражения электрическим током при утечках через поврежденную изоляцию - например, при пробое корпуса стиральной машины, бойлера или другого оборудования. Он одновременно выполняет функции УЗО (защита от утечек) и автомата (защита от перегрузок и КЗ). Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и на объектах с оборудованием, использующим электронику или преобразователи частоты.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток, 50 Гц)
• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,75 кВт
• Дифференциальный ток срабатывания: 10 мА - высокая чувствительность, подходит для зон повышенной опасности (ванная, кухня)
• Тип по току утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных устройств: зарядок, инверторов, СВЧ-печей)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Количество полюсов: 2 - коммутируются фаза и ноль
• Номинальная отключающая способность: 6 кА - выдерживает ток короткого замыкания до 6000 А
• Модульная ширина: 1 модуль (18 мм) - экономичное использование места в щите
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• С коммутируемым нейтральным проводником - ноль размыкается при отключении, что повышает безопасность
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Автоматический выключатель дифференциального тока АВДТ32ML тип A С25 10мА монтируется на DIN-рейку шириной 35 мм, как все стандартные устройства в щитах. Для правильного подключения требуется соблюдать полярность: входные клеммы обозначены L и N, выходные - соответственно L1 и N1. Нулевой проводник обязательно должен проходить через аппарат - его нельзя подключить параллельно. Монтаж допускается только в сухих помещениях, где температура не опускается ниже -5C и не превышает +40C.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Применение типа A обеспечивает защиту от утечек, возникающих в современной технике с импульсными источниками питания - это важнее, чем старые типы AC, особенно в квартирах с LED-освещением, Wi-Fi роутерами и USB-зарядками. Коммутация нуля снижает риск остаточного потенциала после отключения.

Преимущества

• Высокая чувствительность (10 мА): надежно защищает даже при слабых утечках, которые не вызывают срабатывание обычных УЗО на 30 мА
• Тип A: совместим с большинством современных бытовых приборов, включая инверторные устройства
• Комбинированная защита: один прибор заменяет два - УЗО и автомат
• Компактный формат: занимает всего 1 модуль, освобождает место в щите
• Долгий гарантийный срок: 7 лет - выше среднего для аналогов

Ограничения применения

• Не применяется в трехфазных сетях - только для однофазных цепей 230 В
• IP20 не допускает установку во влажных местах вне щита (напр., в бане или на улице)
• Не подходит для цепей с постоянным током - работает только с переменным током 50 Гц
• Не рекомендуется использовать в системах TN-C - необходима система TN-S или TT с отдельным PE-проводником
• При использовании с длинными кабелями (>50 м) возможны ложные срабатывания из-за емкостных утечек - проверьте целостность изоляции

Примеры использования

• Защита розеток в ванной комнате - для бойлеров, стиральных машин
• Линии питания кухонной техники: микроволновки, кофе-машины, вытяжки
• Работающие с частотными преобразователями станки, насосы, вентиляторы
• Щиты в многоквартирных домах - как групповое УЗО для нескольких розеточных контуров
• Объекты с IT-оборудованием: серверные, рабочие места с компьютерами и оргтехникой

Практические советы

• Перед монтажом проверьте, чтобы ноль не был соединён с землей до аппарата - это вызовет ложное срабатывание
• После установки нажмите кнопку «Тест» - при исправном устройстве оно должно отключиться
• При наличии нескольких УЗО в щите - ставьте этот аппарат на последнем этапе (ближе к нагрузке), чтобы минимизировать количество ложных срабатываний
• Не подключайте к нему светодиодные светильники с драйверами, если они не сертифицированы - некоторые генерируют помехи, вызывающие срабатывание
• При замене старого УЗО на 30 мА на этот (10 мА) - убедитесь, что изоляция проводки в хорошем состоянии, иначе будет часто отключаться
