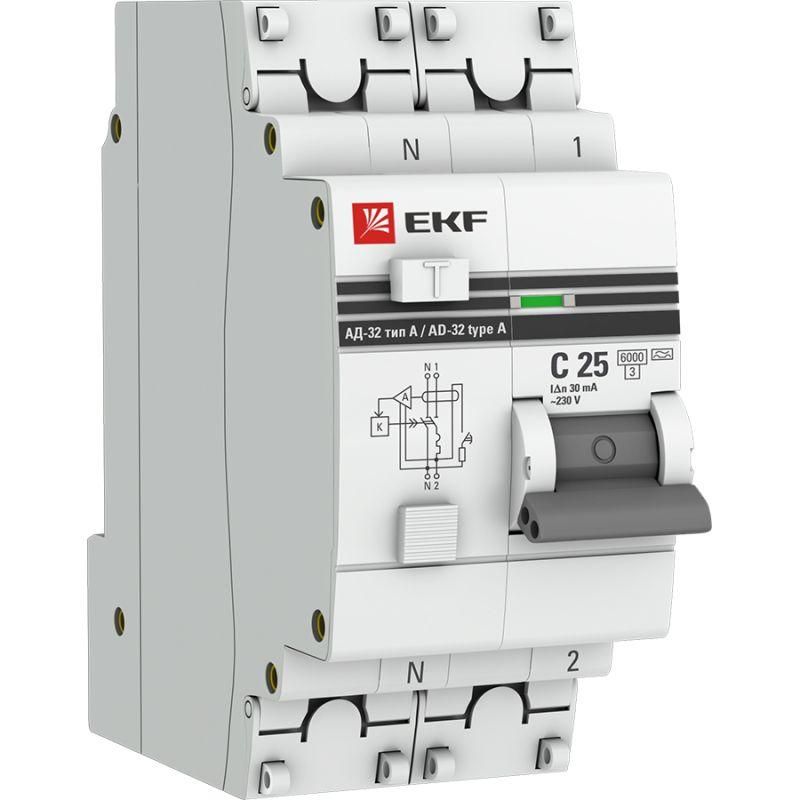

Дифференциальный автомат АД-32 1P+N 25А/30мА (хар. C, A, электронный, защита 270В) 6кА EKF PROxima - DA32-6-25-30-a-pro

Автоматический дифференциальный выключатель ЕКФ АД-32 1P+N 25А/30мА (характеристика C, A, электронный, защита 270В) 6кА сочетает в себе функции защиты от перегрузки, короткого замыкания и утечки тока. Устройство предназначено для установки в распределительных щитах жилых, офисных и промышленных объектов, обеспечивая безопасность людей и оборудования. Артикул da32-6-25-30-a-pro соответствует серии PROxima.

Назначение и область применения

Этот дифавтомат защищает электрические цепи от двух видов опасностей: утечки тока (например, при прикосновении человека к токоведущим частям) и сверхтоков (при перегрузках или коротких замыканиях). Подходит для защиты групповых линий освещения, розеток, бытовой техники и маломощного оборудования. Часто используется в квартирах, домах, торговых точках и на производстве там, где требуется высокая степень безопасности.

Технические характеристики

• Номинальный ток: 25 А — позволяет подключать нагрузку до 5,75 кВт при 230 В
• Ток утечки: 30 мА — чувствителен к слабым утечкам, обеспечивающим защиту жизни человека
• Тип тока утечки: A — реагирует на переменный и пульсирующий постоянный ток утечки (подходит для современной техники с импульсными источниками питания — компьютеры, зарядки, СВЧ-печи)
• Характеристика срабатывания: C — оптимальна для смешанных нагрузок с пусковыми токами (электродвигатели, насосы, светильники с люминесцентными лампами)
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь даже при крупном КЗ
• Полюса: 1+N — отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Напряжение изоляции: 500 В — гарантирует надёжную изоляцию внутренних компонентов
• Импульсное напряжение: 6 кВ — устойчив к скачкам напряжения, таким как удары молнии
• Сечение провода: 0–16 мм² — совместим с большинством медных проводов, используемых в жилых и промышленных сетях
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды; требует установки внутри закрытого щита
• Рабочая температура: -25…+50 °C — работает в условиях обычной комнатной среды и холодных помещениях
• Ширина: 2 модуля — занимает место в щите аналогично двум стандартным автоматам
• Глубина монтажа: 40 мм — учитывать при проектировании глубины корпуса щита
• Гарантия: 84 месяца — один из самых длинных сроков среди аналогичных устройств

Совместимость и монтаж

Устройство монтируется на DIN-рейку шириной 35 мм, как все стандартные автоматы. Для подключения используются клеммы, рассчитанные на провода сечением от 0 до 16 мм². Обязательно соблюдать полярность: вход фазы — L, вход нуля — N. Выходные контакты помечены L1 и N1. Нельзя использовать этот дифавтомат в трёхфазных системах — он предназначен только для однофазных цепей. Также важно, чтобы ноль после аппарата не соединялся с другими нулями вне этой группы (не допускается “объединение нулей” между несколькими дифавтоматами).

Безопатность и стандарты

АД-32 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, что подтверждает соответствие европейским нормам безопасности. Электронный тип срабатывания обеспечивает стабильную работу даже при колебаниях напряжения. Защита от снижения напряжения ниже 270 В предотвращает ложные срабатывания при просадках в сети, которые часто происходят в старых зданиях или во время пиковой нагрузки.

Преимущества

• Объединяет два защитных функционала (автомат + УЗО) в одном корпусе — экономит место в щите
• Тип A — единственная подходящая защита для современных устройств с выпрямителями (LED-светильники, Wi-Fi маршрутизаторы, ноутбуки)
• Электронный механизм — более точный и надёжный, чем электромеханический, особенно при низком напряжении
• Отключение нуля вместе с фазой — исключает опасность оставления нулевого провода под напряжением
• Длинная гарантия (7 лет) — указывает на уверенность производителя в качестве сборки

Ограничения применения

• Не применяется в трёхфазных сетях — только для 230 В однофазных цепей
• IP20 не допускает установку в сырых местах (ванная, бассейн, улица) — нужен отдельный герметичный корпус
• Не рекомендован для цепей с постоянной утечкой выше 15 мА — будет постоянно отключаться
• Не подходит для защиты мощных двигателей (>5 кВт) с высокими пусковыми токами — лучше выбрать характеристику D
• Не имеет встроенного ограничителя перенапряжения — для защиты от грозовых импульсов требуется отдельный SPD

Примеры использования

• Защита розеточных групп в кухне — где работают микроволновка, кофе-машина, блендер
• Линии освещения в ванной комнате — с учётом повышенной влажности и риска поражения
• Цепи питания компьютеров, серверов, оргтехники в офисах
• Подключение теплого пола или водонагревателя мощностью до 5,75 кВт
• Групповые линии в многоквартирных домах, где важна селективность и минимизация ложных срабатываний

Практические советы

• При замене старого автомата проверьте, хватает ли места в щите — АД-32 занимает 2 модуля, а не 1
• Перед первым запуском обязательно нажмите кнопку «Тест» — она должна вызвать отключение. Это проверяет исправность схемы
• Если дифавтомат отключается без явной причины — проверьте наличие утечек в подключённых приборах (особенно старые нагреватели или повреждённые кабели)
• Не подключайте ноль от этого дифавтомата к другому УЗО или автомату — нарушится принцип селективности
• При использовании в холодных помещениях (гараж, подвал) убедитесь, что температура не опускается ниже -25 °C — иначе возможны отказы срабатывания
• Для больших объектов с множеством групп — выбирайте селективные модели АД-32 типа S, чтобы избежать массового отключения при одной утечке
