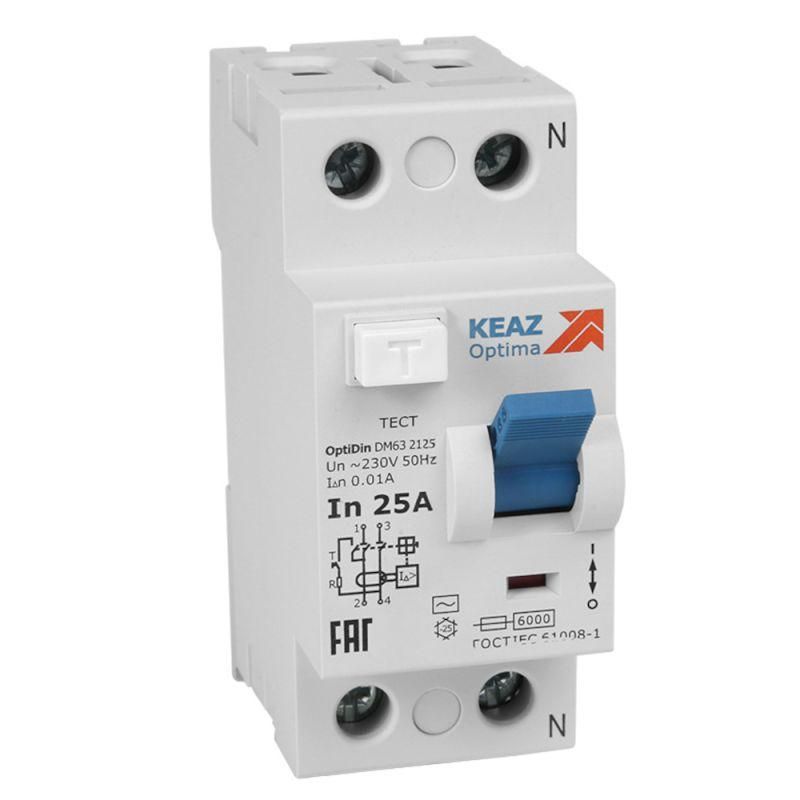

Выключатель дифференциального тока (УЗО) 2п 25А 10мА OptiDin DМ63-2125-A-УХЛ4 КЭАЗ 254265

Выключатель дифференциального тока (УЗО) 2P 25A 10mA серия ДМ63-2125-A-УХЛ4 от КЭАЗ предназначен для защиты людей от поражения электрическим током при утечках в цепях освещения, бытовой техники и оборудования. Этот аппарат сочетает надёжную работу в условиях перепадов температур и совместим с DIN-рейкой, что делает его удобным решением для распределительных щитов.

Назначение и область применения

УЗО 2P 25A 10mA серия ДМ63-2125-A-УХЛ4 защищает человека от поражения током при утечке более 10 миллиампер. Подходит для установки в жилых домах, офисах, производственных помещениях и на объектах с повышенной влажностью — например, в ванных комнатах, кухнях, мастерских. Применяется в паре с автоматическими выключателями для комплексной защиты цепей. Особенно эффективен там, где есть риск повреждения изоляции или контакта с заземлёнными частями.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 25 А
• Дифференциальный ток срабатывания: 10 мА
• Количество полюсов: 2
• Тип тока утечки: A — реагирует на переменный, постоянный и пульсирующий ток утечки
• Частота: 50/60 Гц
• Номинальное импульсное напряжение: 4 кВ
• Устойчивость к импульсному току: 4 кА
• Степень защиты: IP20 — защита от прикосновений пальцев, но не от воды и пыли
• Модульная ширина: 2 модуля (36 мм)
• Сечение подключаемых проводников: 1–35 мм²
• Рабочая температура: от –25 °C до +40 °C
• Способ монтажа: на DIN-рейку
• Номинальное напряжение изоляции: 230 В

Совместимость и монтаж

УЗО 2P 25A 10mA серия ДМ63-2125-A-УХЛ4 устанавливается на стандартную DIN-рейку типа TS35. Совместим с любыми автоматами, соответствующими нормам IEC/EN 60898. Для подключения используйте провода сечением от 1 до 35 мм² — в том числе многожильные и одножильные. Клеммы рассчитаны на плотное зажатие без повреждения жил. Монтаж выполняется после отключения питания. Индикаторы положения контактов позволяют визуально определить состояние устройства: «ON» — замкнут, «OFF» — разомкнут.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Защитная шторка предотвращает случайное прикосновение к токоведущим частям во время монтажа. Наличие заводской пломбы гарантирует, что устройство не вскрыто и не модифицировалось. УЗО 2P 25A 10mA серия ДМ63-2125-A-УХЛ4 прошло испытания на устойчивость к импульсным перегрузкам и работает в соответствии с классом A — то есть надёжно срабатывает даже при наличии постоянного составляющего тока утечки.

Преимущества

• Защита от всех видов тока утечки — переменного, постоянного и пульсирующего (тип A)
• Широкий температурный диапазон (-25…+40 °C) позволяет использовать в неотапливаемых помещениях
• Поддержка проводов до 35 мм² — удобно для мощных нагрузок и больших сечений
• Индикаторы состояния контактов — легко проверить, включено ли устройство
• Защитная шторка снижает риск травм при монтаже
• Заводская пломба подтверждает оригинальность и сохранность аппарата

Ограничения применения

УЗО 2P 25A 10mA серия ДМ63-2125-A-УХЛ4 не предназначено для работы в условиях высокой влажности, пыли или на открытом воздухе — степень защиты IP20 не обеспечивает герметичность. Не рекомендуется устанавливать в местах с температурой ниже –25 °C или выше +40 °C. Также не следует применять без автоматического выключателя — само УЗО не защищает от перегрузок и коротких замыканий. Не используется в сетях с напряжением выше 230 В.

Примеры использования

• Щитовая в квартире — защита розеток в ванной комнате
• Производственный участок — питание станков с металлическим корпусом
• Гараж или летняя кухня — защита от пробоя изоляции в условиях перепадов температур
• Общественные здания — группы розеток в медицинских пунктах или детских учреждениях

Практические советы

• Перед установкой проверьте соответствие сечения провода — слишком толстый провод не войдёт в клемму, слишком тонкий может плохо зажаться
• Не забудьте подключить фазу и ноль правильно — УЗО чувствителен к правильной полярности
• Проверяйте работоспособность кнопкой «Тест» ежемесячно — особенно перед сезонными изменениями условий эксплуатации
• При использовании в холодном помещении убедитесь, что температура внутри щита не опускается ниже –25 °C
• Если требуется защита от перегрузок — обязательно сочетайте этот УЗО с автоматическим выключателем на 25 А
• Пломбу не снимайте до окончательной проверки — она является частью гарантийного обслуживания
