Выключатель дифференциальный (УЗО) ВД3-63 2P 25А 10мА 6кА тип АС KARAT | MDV20-2-025-010 IEK

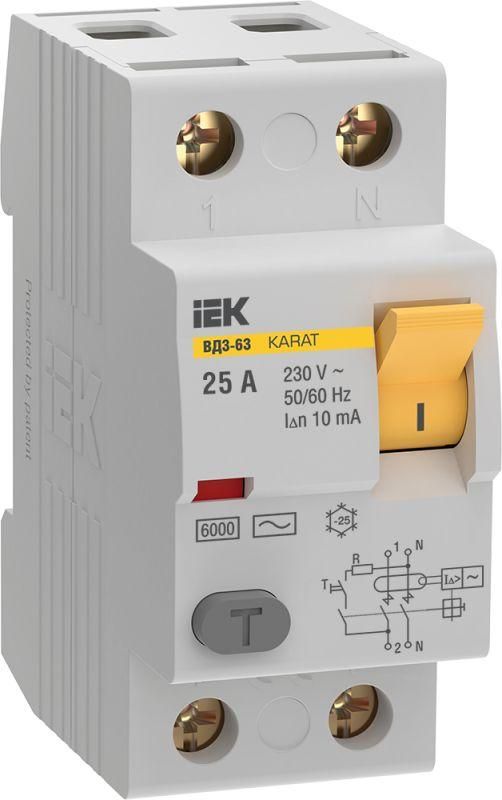

Выключатель дифференциальный (УЗО) ВД3-63 25А 10мА 6кА тип AC от бренда IEK - устройство для защиты людей от поражения электрическим током при утечке тока в бытовых и промышленных сетях. Монтируется на DIN-рейку, работает без внешнего питания и совместим с системами класса IT и TN-S. Артикул mdv20-2-025-010 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциальный (УЗО) ВД3-63 2P 25А 10мА 6кА тип AC защищает человека от поражения электрическим током при утечке более 10 мА. Он реагирует только на переменный ток утечки (тип AC), например, при повреждении изоляции проводов, пробое нагревательного элемента или контакте с заземлённой поверхностью. Устройство не защищает от перегрузок и коротких замыканий - эти задачи решают автоматические выключатели. Применяется в жилых домах, офисах, на стройплощадках, в производственных помещениях. Часто используется в групповых щитах для защиты розеточных контуров, ванных комнат, кухонь и других мест с повышенной влажностью.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Номинальный ток утечки: 10 мА - чувствительность срабатывания; при утечке выше этого значения УЗО отключится;
• Тип тока утечки: AC - реагирует только на синусоидальный переменный ток утечки (не сработает на импульсный или постоянный);
• Количество полюсов: 2 - защищает одну фазу и ноль одновременно;
• Отключающая способность: 6 кА - предельная величина тока КЗ, которую устройство может выдержать без разрушения (но не отключает!);
• Номинальное напряжение: 230 В / 415 В (изоляция) - рассчитан на работу в однофазных сетях 230 В и трёхфазных до 400 В;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Степень защиты: IP20 - не защищён от воды и пыли, требует установки внутри закрытого щита;
• Рабочий диапазон температур: -25…+45 C - можно использовать в неотапливаемых помещениях, но не на улице;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Подключение кабеля: до 50 мм2 - позволяет подключить мощные медные провода;
• Способ монтажа: на DIN-рейку - стандартный для современных распределительных щитов.

Совместимость и монтаж

Выключатель дифференциальный (УЗО) ВД3-63 2P 25А 10мА 6кА тип AC устанавливается на DIN-рейку шириной 35 мм. Подключается через верхние и нижние клеммы: вход - снизу, выход - сверху (по правилам ПУЭ). Для работы требуется наличие нулевого провода - он обязательно проходит через УЗО. Не применяется в сетях с глухозаземлённой нейтралью без отдельного защитного заземления (TN-C). Совместим с любыми автоматическими выключателями серии KARAT и другими изделиями, имеющими одинаковый шаг монтажа. Обязательно используйте отдельный автомат на 25 А перед этим УЗО для защиты от перегрузок и КЗ.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1–99 и IEC 61009-1. Электромеханическая конструкция обеспечивает надёжную работу даже при отсутствии напряжения в сети - не зависит от внешних источников питания. Наличие механического указателя состояния («ON/OFF») позволяет визуально определить положение контактов. Отключение происходит за время менее 0,3 секунды при достижении порога утечки 10 мА.

Преимущества

• Электромеханический принцип действия - работает без батареек и электроники, что делает его отказоустойчивым;
• Высокая точность срабатывания - гарантированное отключение при 10 мА утечки, что соответствует нормам безопасности для человеческой жизни;
• Гарантийный срок службы 15 лет - долговечность при регулярном тестировании кнопкой «T»;
• Совместимость с сериями KARAT - легко интегрируется в уже установленные щиты;
• Широкий допуск по сечению кабеля - удобен при использовании крупногабаритных проводов в промышленных условиях.

Ограничения применения

• Не защищает от токов перегрузки и короткого замыкания - необходимо применять вместе с автоматическим выключателем;
• Тип AC - не реагирует на постоянный ток утечки (например, от импульсных БП, LED-драйверов, компьютеров) - для таких нагрузок нужен тип A или B;
• IP20 - нельзя устанавливать во влажных или пыльных местах вне щита (например, на улице или в сырых подвалах без корпуса);
• Не рекомендован для цепей с высоким уровнем помех (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания;
• Не подходит для сетей TN-C - где PEN-провод совмещён - требуется переход на TN-S или использование УЗО с нулём, проходящим через него.

Примеры использования

• Защита группы розеток в ванной комнате квартиры;
• Щит на этаже многоквартирного дома - отдельное УЗО на каждую кухню и санузел;
• Переносной щит на стройплощадке для временного питания электроинструментов;
• Оборудование цеха с металлообработкой - защита станков с контактными поверхностями;
• Автоматизация освещения в подвале с заземлёнными трубопроводами.

Практические советы

• Всегда проверяйте целостность изоляции перед установкой - УЗО не спасёт от короткого замыкания между фазой и нулём;
• Проверяйте работоспособность кнопкой «T» ежемесячно - особенно после грозы или скачков напряжения;
• Убедитесь, что ноль от УЗО не смешивается с нулями других групп - это вызывает ложные срабатывания;
• При подключении кабеля сечением больше 25 мм2 - используйте наконечники (штыревые или втулочные) для лучшего контакта;
• Если в помещении много электроники (PC, Wi-Fi, LED-светильники) - рассмотрите возможность замены на УЗО типа A (10 мА), чтобы избежать ложных отключений.
