Выключатель дифференциального тока (УЗО) 2п (1P+N) 25А 10мА тип AC MDL100 YON MDL100-2P1-25-AC ДКС

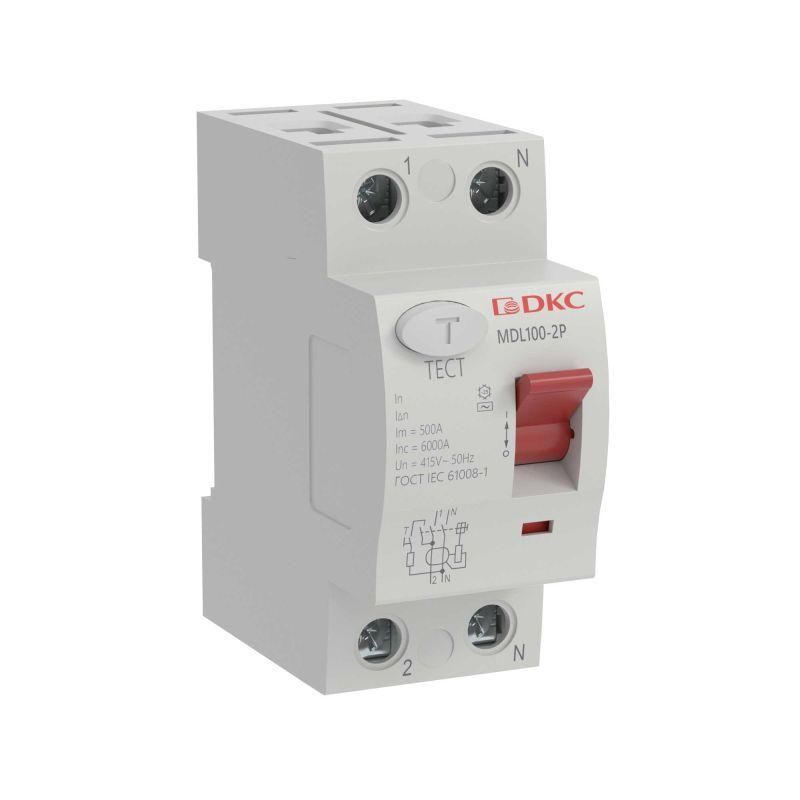

Выключатель дифференциального тока 2P 25A 10mA тип AC серия MDL100 от бренда YON (группа DKC) — устройство защитного отключения (УЗО), предназначенное для обеспечения безопасности в бытовых и коммерческих электросетях. Он защищает людей от удара током и предотвращает возгорания, вызванные утечками тока, и монтируется на DIN-рейку в распределительных щитах.

Назначение и область применения

Выключатель дифференциального тока 2P 25A 10mA тип AC серия MDL100 срабатывает при утечке тока более 10 мА, что соответствует требованиям безопасности для защиты человека. Устройство применяется в однофазных сетях 230 В, где важна высокая степень защиты — например, в ванных комнатах, кухнях, детских помещениях, на производственных участках с повышенной влажностью или там, где используются переносные электроинструменты.

Подходит для установки в жилых домах, квартирах, офисах, торговых центрах, школах и других объектах социальной инфраструктуры. Часть серии YON max, он часто используется в новых проектах и реконструкциях электрощитов.

Технические характеристики

• Номинальное напряжение: 230 В — работает в стандартной бытовой сети переменного тока.
• Номинальный ток: 25 А — допустимый постоянный ток через устройство без перегрева.
• Дифференциальный ток: 10 мА — чувствительность к утечкам; сработает при токе утечки свыше этого значения.
• Количество полюсов: 2 — отключает одновременно фазу и ноль, исключая риск сохранения потенциала на одном проводе.
• Тип тока утечки: AC — реагирует только на синусоидальную переменную утечку (типична для бытовой техники).
• Отключающая способность: 10 кА — способен безопасно прервать ток короткого замыкания до этой величины.
• Модульная ширина: 2 модуля — занимает 18 мм в ширину, совместим с стандартными DIN-рейками.
• Частота: 50 Гц — оптимизирован для российской и европейской сети.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения (например, от грозы).
• Степень защиты: IP20 — защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли — требует установки внутри закрытого щита.
• Рабочая температура: -25...+40 °C — можно использовать в неотапливаемых помещениях, но не в условиях экстремальных холодов или нагрева.
• Способ монтажа: на DIN-рейку — стандартный метод для современных распределительных щитов.

Совместимость и монтаж

Выключатель дифференциального тока 2P 25A 10mA тип AC серия MDL100 легко устанавливается на стандартную DIN-рейку типа TS35. Ширина 2 модуля позволяет разместить его рядом с автоматическими выключателями и другими УЗО без перегрузки щита. Подключение выполняется к верхним и нижним зажимам: вход — снизу, выход — сверху (по правилам монтажа). Обязательно соблюдать полярность: L и N должны быть правильно подсоединены. Нельзя использовать в трёхфазных системах или с постоянным током.

Безопатность и стандарты

Устройство соответствует международному стандарту IEC/EN 61009-1 для УЗО класса AC. Произведено в соответствии с требованиями ЕАЭС и имеет сертификаты, подтверждающие соответствие нормам безопасности. Гарантия производителя — 5 лет, что указывает на надёжность комплектующих и сборки.

Преимущества

• Высокая чувствительность (10 мА): эффективно защищает от поражения током даже при слабых утечках.
• Надёжное отключение при КЗ: способность прерывать ток до 10 кА снижает риск повреждения проводки и оборудования.
• Компактность: занимает всего 2 модуля, экономит место в щите.
• Индикация состояния: наличие механического флажка показывает, было ли срабатывание — удобно для диагностики.
• Совместимость с серией YON max: все устройства серии имеют единый дизайн, клеммы и принципы монтажа — упрощает обслуживание.

Ограничения применения

• Не подходит для сетей с постоянным током или пульсирующим током утечки (DC, A, B, F) — только для синусоидальной утечки (AC).
• IP20 не защищает от влаги — нельзя устанавливать вне закрытого щита, особенно на улице или в сырых местах без дополнительной герметизации.
• Не является автоматическим выключателем — не защищает от перегрузок и КЗ по току выше 25 А, поэтому требуется параллельная установка автомата.
• Работает только при наличии напряжения питания — при отключении электропитания не будет работать тестовая кнопка.

Примеры использования

• Защита розеток в ванной комнате — предотвращает удар током при использовании фена или бритвы.
• Линии питания кухонной техники — микроволновки, посудомоечной машины, кофемашины.
• Щиты в многоквартирных домах — как групповое УЗО на этаж или на всю квартиру.
• Объекты общественного назначения: спортзалы, бассейны, медицинские пункты — где есть риск контакта с водой и металлическими поверхностями.

Практические советы

• Перед установкой проверьте, что нулевой провод не соединён с заземлением после УЗО — это вызовет ложные срабатывания.
• После монтажа обязательно нажмите кнопку «T» (тест) — устройство должно отключиться. Если нет — проверьте подключение или замените УЗО.
• Для защиты нескольких групп используйте селективные УЗО (с задержкой времени), чтобы избежать массового отключения при одной утечке.
• Не устанавливайте этот УЗО вместо автомата — всегда сочетайте его с аппаратом на 25 А или ниже, согласно нагрузке.
• При замене старого УЗО убедитесь, что новый имеет ту же ширину (2 модуля) и аналогичный тип тока утечки (AC).
