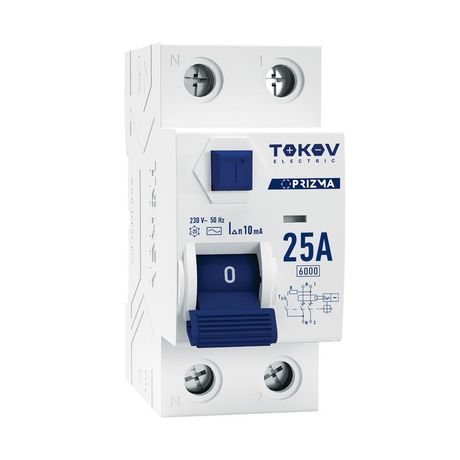

Выключатель дифференциального тока (УЗО) 2п (1P+N) 25А 10мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-2-25-10-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-2-25-10-ac обеспечивает защиту человека от поражения электрическим током за счет быстрого отключения цепи при утечке тока. Устройство предназначено для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Этот двухполюсный УЗО (тип AC) предназначен для защиты людей от поражения электрическим током при контакте с поврежденной изоляцией или случайном прикосновении к токоведущим частям. Он реагирует на переменный ток утечки, что делает его подходящим для большинства бытовых и промышленных сетей с однофазным питанием. Применяется в групповых линиях освещения, розеточных контуров, оборудования с электродвигателями и других нагрузках, где требуется повышенная безопасность.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Номинальный ток утечки: 10 мА - чувствителен даже к малым утечкам, достаточным для опасности жизни человека
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не срабатывает на постоянный или импульсный)
• Номинальное напряжение: 230 В - рассчитан на стандартную сеть 220–240 В
• Отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6000 А
• Изоляционное напряжение: 400 В - гарантирует надежную изоляцию между контактами при высоких скачках напряжения
• Импульсное напряжение: 6 кВ - устойчив к кратковременным перенапряжениям, например, от молнии
• Степень защиты: IP20 - защищён от прикосновений пальцами и твердыми предметами, но не от воды и пыли; требует установки внутри закрытого щита
• Сечение провода: 1–16 мм2 (монолитный), 1–10 мм2 (гибкий) - совместим с распространёнными медными проводами
• Монтаж: DIN-рейка 35 мм - легко фиксируется в стандартных распределительных щитах
• Ширина: 2 модуля - занимает два места на рейке
• Глубина установки: 50 мм - требует свободного пространства в щите
• Рабочий диапазон температур: –25…+50 C - работает в условиях от холодных помещений до нагретых шкафов
• Частота: 50 Гц - оптимизирован для сети в России и странах СНГ

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-25-10-ac монтируется на DIN-рейку в любом распределительном щите с соответствующими размерами. Подключение выполняется по схеме 1P+N: один полюс - фаза, второй - ноль. Обязательно соблюдать полярность: вход L и N должны быть подключены к верхним клеммам, выход - к нижним. Нельзя использовать с трехфазными системами или с постоянным током. Для правильной работы необходимо наличие заземления в защищаемой цепи.

Безопатность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, которые регламентируют безопасность устройств защитного отключения. Сертифицировано для использования в электроустановках до 1000 В переменного тока. Отключение происходит менее чем за 0,3 секунды при достижении тока утечки 10 мА, что соответствует нормам безопасности для человеческой жизни.

Преимущества

• Высокая точность срабатывания - 10 мА обеспечивает надежную защиту от поражения током
• Устойчивость к перегрузкам и КЗ - номинальная отключающая способность 6 кА покрывает большинство аварийных ситуаций в жилых домах
• Простота монтажа - стандартный формат 2 модуля и DIN-крепление позволяют быстро заменить или установить устройство
• Надежная изоляция - 400 В рабочего напряжения и 6 кВ импульсного обеспечивают долгую службу даже в условиях колебаний сети

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от сварочных аппаратов, ИБП, LED-драйверов с выпрямителями)
• Не защищает от перегрузок и коротких замыканий - должен использоваться в паре с автоматическим выключателем
• IP20 не допускает установку во влажных помещениях без корпуса - нельзя монтировать в открытые шкафы или на улице
• Не рекомендуется для питания мощных двигателей с высокими пусковыми токами без учета возможных ложных срабатываний

Примеры использования

• Защита группы розеток в ванной комнате
• Линия питания кухонной техники (стиральная машина, бойлер)
• Осветительные цепи в подвале или гараже
• Оборудование на производстве: насосы, конвейеры, компрессоры с однофазным двигателем

Практические советы

• Выбирая УЗО, проверьте соответствие сечения проводов: для гибких проводов используйте кабели не более 10 мм2, чтобы избежать плохого контакта
• После установки обязательно нажмите кнопку «Тест» - она имитирует утечку тока и проверяет работоспособность устройства
• Не устанавливайте этот УЗО на линии с частыми ложными срабатываниями (например, старая проводка с износом изоляции) - сначала проведите диагностику
• При сборке щита оставляйте минимум 50 мм свободного пространства за устройством - так будет удобнее подключать и обслуживать
• Для комплексной защиты комбинируйте с автоматом на 25 А - тогда получится полноценная защита от перегрузки, КЗ и утечки
