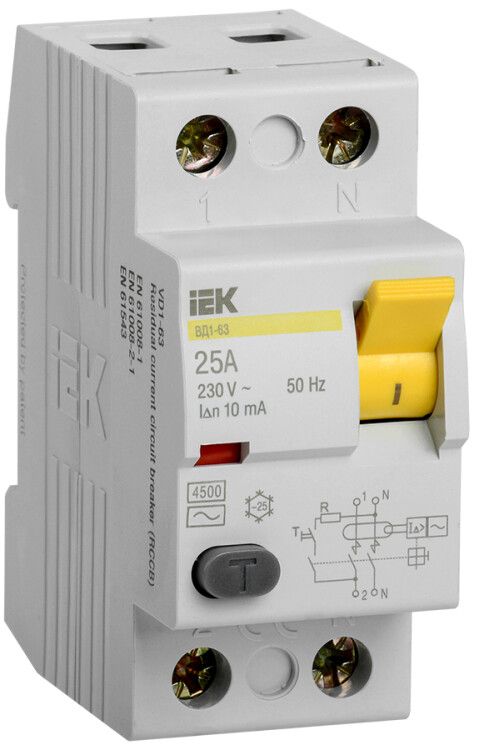

Выключатель дифференциальный (УЗО) ВД1-63 2п 25А 10мА тип AC | MDV10-2-025-010 IEK

Выключатель дифференциального тока (УЗО) ВД1-63 от IEK - двухполюсное устройство защитного отключения с номинальным током 25 А и чувствительностью 10 мА, предназначенное для защиты людей от поражения электрическим током. УЗО ВД1-63 работает в сетях переменного тока 230 В, 50 Гц и монтируется на DIN-рейку. Артикул mdv10-2-025-010 соответствует серии KARAT.

Назначение и область применения

УЗО ВД1-63 защищает человека от поражения электрическим током при случайном прикосновении к токоведущим частям. Реагирует на синусоидальные переменные токи утечки и пульсирующие постоянные - то есть подходит для современных бытовых и промышленных устройств с импульсными источниками питания (например, компьютеры, зарядные станции, LED-освещение). Применяется в жилых домах, офисах, на производстве, в помещениях с повышенной опасностью - банях, кухнях, ванных комнатах, мастерских.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 25 А
• Дифференциальный ток срабатывания: 10 мА
• Тип тока утечки: переменный (AC)
• Частота: 50 Гц
• Количество полюсов: 2
• Отключающая способность при КЗ: 3 кА
• Устойчивость к импульсному току: 0,25 кА
• Степень защиты: IP20 (защита от прикосновений, но не от воды и пыли)
• Способ монтажа: на DIN-рейку
• Количество модулей: 2
• Максимальное сечение кабеля: 35 мм2
• Глубина монтажа: 74 мм
• Климатическое исполнение: УХЛ4 (работает при температуре от -25C до +40C)
• Срок службы: 15 лет

Совместимость и монтаж

УЗО ВД1-63 совместимо с любыми DIN-рейками стандарта EN 60715. Монтаж осуществляется путём защёлкивания - механизм имеет двойную фиксацию, исключающую самопроизвольное выпадение. Подключение проводов - на верхние и нижние зажимы с насечками, повышающими надёжность контакта и снижающими нагрев. Максимальное сечение кабеля - 35 мм2; для меньших сечений используйте наконечники. Обязательно соблюдайте полярность: L и N должны быть подключены строго согласно маркировке на корпусе. Устройство не содержит встроенную автоматическую защиту от перегрузок и коротких замыканий - его необходимо использовать в паре с автоматическим выключателем.

Безопасность и стандарты

УЗО ВД1-63 соответствует требованиям ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствие нормам обеспечивает сертифицированную безопасность при использовании в системах TN-S и TN-C-S. Кнопка TEST позволяет ежемесячно проверять работоспособность устройства - при её нажатии создаётся искусственная утечка, и УЗО должно отключить цепь. Отказ при тестировании требует немедленной замены.

Преимущества

• Насечки на зажимах обеспечивают более плотный и долговечный контакт, снижая риск перегрева.
• Конструкция контактов: нейтраль замыкается первой и отключается последней - предотвращает эффект “обрыва нуля” и сохраняет баланс фаз.
• Эргономичная кнопка Test удобна для регулярной проверки даже в тесных распределительных щитах.
• Двухпозиционная защёлка гарантирует надёжное крепление на рейке без люфта.
• Срок службы 15 лет - выше среднего для устройств этого класса.

Ограничения применения

• Не применяется в сетях с постоянным током - только для переменного (AC).
• Не защищает от перегрузок и коротких замыканий - требуется установка автомата в цепи.
• IP20 не допускает использование во влажных местах без дополнительной защиты (коробки, шкафа).
• Не рекомендуется для цепей с высоким уровнем помех (частотные преобразователи, мощные инверторы) - возможны ложные срабатывания.
• Работает только при наличии напряжения на входе - при отключённом питании функция тестирования недоступна.

Примеры использования

• Защита розеточных групп в ванной комнате и на кухне.
• Щитовая защита группы освещения в гараже с металлическими конструкциями.
• Подключение к станкам с ЧПУ, где используется импульсная нагрузка.
• Обеспечение безопасности в детских учреждениях и медицинских пунктах.

Практические советы

• Выбирая УЗО ВД1-63, убедитесь, что номинальный ток автомата перед ним равен или меньше 25 А - иначе он не успеет сработать при перегрузке.
• При монтаже в щите с ограниченным пространством учтите глубину 74 мм - не забудьте про запас для проводов и других элементов.
• Не подключайте ноль после УЗО к заземлению - это вызовет ложные срабатывания.
• Проверяйте работу кнопкой Test хотя бы раз в месяц - особенно в условиях повышенной влажности или загрязнённости.
• Для многоквартирных домов лучше применять УЗО на вводе с током 30 мА, а 10 мА - на отдельных ответвлениях (розетки, ванная).
