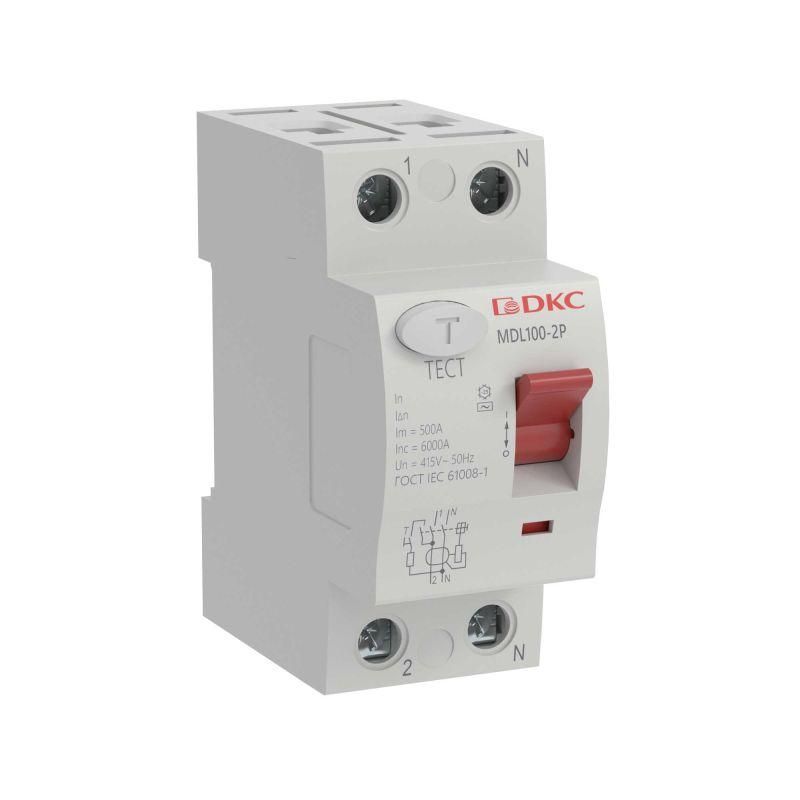

Выключатель дифференциального тока (УЗО) 2п (1P+N) 25А 100мА тип AC MDL100 YON MDL100-2P3-25-AC ДКС

Выключатель дифференциального тока MDL100-2P3-25-AC от бренда YON (группа DKC) - это устройство защитного отключения (УЗО) для защиты людей и оборудования от поражения током и возгораний, вызванных утечками тока в однофазной сети 230 В. Устройство установлено на DIN-рейку и предназначено для постоянной работы в бытовых и коммерческих электросетях.

Назначение и область применения

Выключатель дифференциального тока MDL100-2P3-25-AC защищает электропроводку и пользователей от опасных утечек тока величиной более 100 мА. Он предотвращает возгорания, вызванные повреждённой изоляцией проводов или неисправными приборами. Подходит для установки в распределительных щитах жилых домов, квартир, офисов, магазинов, школ и других зданий с однофазным питанием 230 В.

Технические характеристики

• Номинальное напряжение: 230 В - работает в стандартной бытовой сети
• Номинальный ток: 25 А - выдерживает нагрузку до 25 ампер без перегрева
• Дифференциальный ток: 100 мА (0,1 А) - срабатывает при утечке выше этого значения
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартный для бытовых сетей)
• Отключающая способность: 10 кА - выдерживает короткое замыкание с током до 10 тысяч ампер
• Модульная ширина: 2 модуля - занимает 36 мм на DIN-рейке
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Рабочая температура: -25...+40 C - можно использовать в неотапливаемых помещениях, включая подвалы и чердаки
• Способ монтажа: на DIN-рейку - стандартный для современных щитов

Совместимость и монтаж

MDL100-2P3-25-AC устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите - два модуля (36 мм). Подключение выполняется к верхним клеммам: фаза и ноль. Нижние клеммы - выход к нагрузке. Обязательно соблюдать полярность: вход/выход не меняются местами. Устройство совместимо с автоматическими выключателями всех популярных серий, включая те же YON MAX и другие устройства на 25 А. Не требует внешнего питания - работает за счёт энергии сети.

Безопобность и стандарты

Выключатель дифференциального тока MDL100-2P3-25-AC соответствует требованиям международного стандарта IEC 61009-1 и российским нормам ГОСТ Р 51326.1. Сертифицирован для использования в системах TN-S и TN-C-S. Отличается высокой надёжностью срабатывания - проверяется на заводе перед отправкой. Каждый экземпляр имеет тестовую кнопку «T» для ежемесячной проверки работоспособности.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает безопасность даже при серьёзном КЗ
• Индикатор состояния: при срабатывании рычажок остаётся в положении “OFF” - легко определить причину отключения
• Гарантия производителя 5 лет - подтверждает долговечность компонентов
• Компактный формат (2 модуля) экономит место в щите
• Устойчив к колебаниям температур - подходит для холодных помещений

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не сработает при неисправностях в DC-устройствах (например, солнечных панелях или светодиодных драйверах)
• IP20 не допускает установку во влажных зонах (ванная, баня, улица) - нужен УЗО с IP44+
• Не является автоматическим выключателем - не защищает от перегрузки и КЗ по току выше 25 А; необходимо сочетать с автоматом на 25 А
• Не рекомендуется для цепей с частыми ложными срабатываниями (например, старые провода с повышенной утечкой)

Примеры использования

• Защита группы розеток в кухне или ванной комнате квартиры
• Щитовая группа для освещения и розеток в офисе или торговом зале
• Общий входной УЗО в щите коттеджа для защиты всей внутренней проводки
• Подключение к группе мощных приборов: стиральная машина, бойлер, духовой шкаф

Практические советы

• Перед установкой всегда проверьте состояние изоляции проводов - УЗО не спасёт от пробоя на корпус, если он уже есть
• Проверяйте работу кнопкой «T» хотя бы один раз в месяц - особенно после грозы или ремонта
• Если УЗО часто отключается, найдите источник утечки: чаще всего это старая техника, намокшая изоляция или плохой контакт
• При сборке щита используйте качественные кабели с сечением не менее 2,5 мм2 для 25 А - недостаточное сечение вызовет нагрев и ложные срабатывания
• MDL100-2P3-25-AC лучше устанавливать после автомата на 25 А - так защита будет последовательной и понятной
