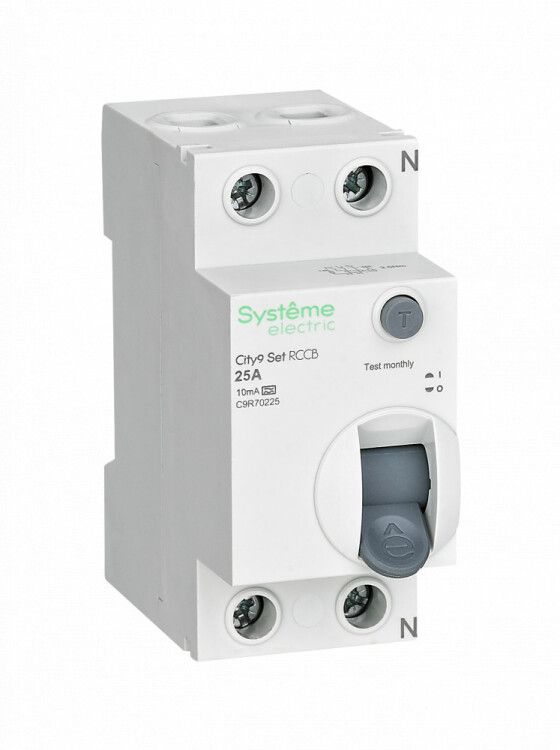

Выключатель дифференциального тока (УЗО) 2п 25А 10мА тип A City9 Set 230В SE C9R70225 APC

Выключатель дифференциального тока (УЗО) 2 полюса 25 А 10 мА тип A 230 В от бренда Systeme Electric - это надёжное электромеханическое устройство для защиты человека от поражения электрическим током в бытовых и коммерческих сетях 230 В. Артикул c9r70225 соответствует серии City9 SET и предназначен для установки на DIN-рейку.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 25 А 10 мА тип A 230 В защищает людей от поражения электрическим током при утечках через тело. Он реагирует на переменный ток утечки (тип A), включая импульсные, что делает его подходящим для современных устройств с электроникой - например, компьютеров, зарядных станций, инверторов, стиральных машин и плит. Установленная уставка 10 мА гарантирует срабатывание до того, как ток станет опасным для жизни. Применяется в распределительных щитах жилых домов, офисов, кафе, мастерских и других объектов с однофазной сетью 230 В.

Технические характеристики

• Номинальное напряжение: 230 В - работает в стандартной сети 220–240 В, 50/60 Гц
• Номинальный ток: 25 А - выдерживает нагрузку до 25 ампер, подходит для групп розеток и мощных приборов
• Дифференциальный ток: 10 мА - чувствительность к утечкам, достаточная для защиты человека
• Тип по току утечки: A - реагирует на переменный и импульсный ток утечки (например, от ЭПТ, инверторов)
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Отключающая способность при КЗ: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Напряжение изоляции: 500 В - обеспечивает безопасную работу при перегрузках
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, таким как грозовые импульсы
• Ширина: 2 модуля (35 мм) - занимает два места на стандартной DIN-рейке
• Глубина монтажа: 45 мм - требует минимального свободного пространства внутри щита
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; применяется только во внутренних щитах
• Способ монтажа: на DIN-рейку 35 мм - совместим со всеми стандартными щитами

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 25 А 10 мА тип A 230 В монтируется на DIN-рейку шириной 35 мм. Подключение проводов возможно как сверху, так и снизу - удобно при компактной сборке щита. Клеммы закрыты и имеют зажимы с фиксацией, исключающие случайное выпадение провода. Для правильного подключения важно соблюдать полярность: фаза и ноль должны быть подключены строго к указанным контактам. Нельзя использовать этот УЗО в трёхфазных цепях или в сетях постоянного тока. Совместим с автоматическими выключателями Series City9 SET и другими устройствами, установленными на DIN-рейку.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 и EN 61009-1. Электромеханическая конструкция не зависит от внешнего питания - срабатывает даже при отсутствии напряжения в сети. Кнопка «T» позволяет ежемесячно проверять исправность устройства: при её нажатии создаётся искусственная утечка, и УЗО должно отключиться. Отказ от регулярной проверки снижает уровень безопасности.

Преимущества

• Электромеханический принцип работы - надёжнее электронных аналогов, особенно при аварийных ситуациях
• Защита типа A - актуальна для оборудования с импульсными преобразователями (LED-драйверы, инвертеры, бытовая техника)
• Компактная форма (2 модуля) - экономит место в щите
• Безопасные клеммы - предотвращают доступ к токоведущим частям после монтажа
• Поддержка верхнего и нижнего подключения - упрощает проектирование и обслуживание

Ограничения применения

• Не предназначено для использования вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для трёхфазных систем - требуется 3P+N или 4P УЗО
• Не защищает от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем
• Не рекомендуется применять в цепях с высоким уровнем помех (например, рядом с частотниками без фильтров)
• Работает только при наличии напряжения в сети - не обеспечивает защиту при полном отключении питания

Примеры использования

• Щит квартиры: защита группы розеток в ванной комнате, кухне, детской
• Офис: защита серверной, рабочих мест с компьютерами и оргтехникой
• Автомастерская: питание инструментов, зарядных станций, сварочных аппаратов
• Кафе: оборудование с электронным управлением - кофемашины, микроволновки, холодильники

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие номинала тока (25 А) нагрузке группы - не допускайте перегрузки
• После установки обязательно протестируйте кнопкой T - если не отключается, устройство неисправно
• Устанавливайте УЗО перед автоматами, чтобы обеспечить селективность - тогда при срабатывании отключится только нужная группа
• При использовании нескольких УЗО в одном щите следите, чтобы они были правильно распределены по зонам (например, одна защита на кухню, другая на ванну)
• Посадочный диаметр кабеля: используйте провода сечением 0,5–25 мм2 - соответствуют классу клемм этого УЗО
• Не устанавливайте в сырых помещениях без корпуса - даже при IP20 риск короткого замыкания остаётся
