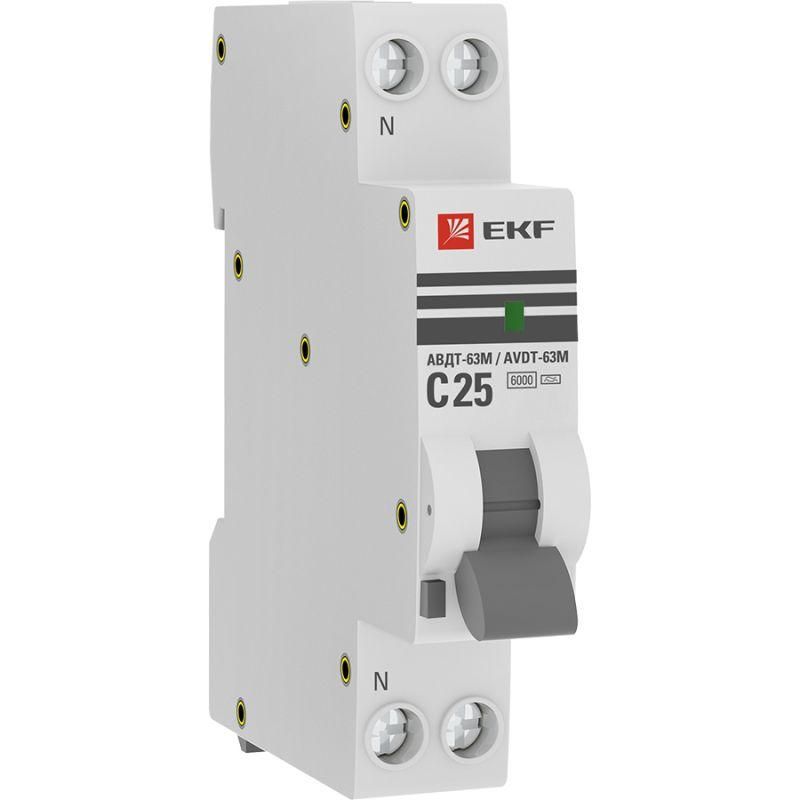

Дифференциальный автомат АВДТ-63М 25А/10мА (1мод, хар. C, электронный, тип A) 6кА EKF PROxima - D636EA25C10

Автоматический выключатель дифференциального тока АВДТ-63 и его компактная версия АВДТ-63М от EKF PROxima - это двухполюсные устройства, совмещающие защиту от токов утечки и перегрузок/коротких замыканий. Подходят для установки в распределительных щитах жилых и промышленных объектов, где требуется надёжная защита человека и оборудования. Артикул d636ea25c10 соответствует модели с номиналом 25 А, чувствительностью 10 мА и характеристикой C.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ-63 предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения повреждений проводки из-за перегрузок и коротких замыканий. Объединяет в одном устройстве функции автомата и УЗО. Применяется в бытовых и промышленных сетях переменного тока 230 В, особенно там, где есть повышенная опасность - ванные комнаты, кухни, мастерские, насосные станции, оборудование с частотными преобразователями и электроникой.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток, 50 Гц)
• Номинальный ток: 25 А
• Дифференциальный ток срабатывания: 10 мА - обеспечивает высокую чувствительность к утечкам, подходящую для защиты людей
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки, что важно для современной техники (например, ИБП, зарядных устройств, инверторов)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при крупном КЗ
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (освещение, нагреватели, двигатели малой мощности)
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• С коммутируемым нейтральным проводником: да - ноль тоже размыкается при срабатывании, повышает безопасность
• Сечение провода: до 16 мм2 - поддерживает как медные, так и алюминиевые проводники
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Рабочий диапазон температур: от -40 C до +50 C - подходит для холодных и жарких помещений
• Степень загрязнения: 3 - допустимо использование в помещениях со значительной запылённостью (цеха, гаражи)
• Гарантия: 84 месяца

Совместимость и монтаж

Автоматический выключатель дифференциального тока АВДТ-63 монтируется на DIN-рейку шириной 1 модуль (17,5 мм). Глубина монтажа - 45 мм, что позволяет использовать его даже в плотно укомплектованных щитах. Устройство совместимо с большинством стандартных распределительных щитов. Для подключения используются винтовые зажимы - затягивать необходимо усилием, достаточным для надёжного контакта, но без перегрузки. Нельзя смешивать алюминиевые и медные провода в одной клемме - используйте переходные наконечники при необходимости. Модель АВДТ-63М имеет ту же функциональность, но занимает меньше места - идеально для модернизации старых щитов.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 61009-1 и ГОСТ Р 51326.1. Электронный тип УЗО внутри АВДТ-63 обеспечивает стабильную работу даже при проседании напряжения, но требует наличия питания - при полном отключении сети (например, при аварии) он не будет работать. Однако наличие встроенного блока защиты от перенапряжения снижает риск выхода из строя при грозовых импульсах и скачках в сети.

Преимущества

• Объединение двух функций (автомат + УЗО) в одном устройстве экономит место в щите
• Тип A - единственная возможность защиты от пульсирующего постоянного тока утечки, характерного для современных приборов
• Электронный механизм обеспечивает точное срабатывание при слабых утечках, даже при низком напряжении
• Защита от перенапряжений увеличивает долговечность устройства в условиях нестабильной сети
• Поддержка алюминиевых и медных проводов - универсальность для различных типов проводки
• Длинная гарантия (7 лет) указывает на высокую надёжность сборки

Ограничения применения

• Не применяется в сетях постоянного тока - работает только с AC 50 Гц
• IP20 не защищает от брызг и влаги - нельзя устанавливать во влажных местах без дополнительной защиты (например, в герметичном боксе)
• Электронный тип УЗО зависит от наличия напряжения - при отключении основного питания устройство не сможет сработать, если утечка возникнет именно тогда
• Не рекомендован для цепей с очень высокими пусковыми токами (большие двигатели, сварочные аппараты) - лучше выбрать тип D
• Не подходит для систем TN-C - требует отдельного PE-проводника (TN-S, TT)

Примеры использования

• Щит квартиры: защита розеток в ванной и кухне
• Цеховой щит: питание станков с частотными преобразователями
• Гараж: защита зарядного устройства для электрокара
• Коттедж: отключение группы освещения и розеток с учётом возможных утечек через старую изоляцию
• Интернет-магазин: защита серверов и ИБП, которые генерируют пульсирующий ток утечки

Практические советы

• Проверяйте маркировку на корпусе перед установкой - убедитесь, что выбрана модель с типом A, а не AC
• После монтажа всегда нажимайте кнопку «T» (тест) - устройство должно отключиться. Если нет - проверьте подключение нулевого провода
• Не устанавливайте несколько АВДТ-63 на одну линию - это вызовет ложные срабатывания
• При использовании в холодных помещениях (например, на улице в закрытом шкафу) учитывайте нижний предел -40 C - при более низких температурах возможны отказы
• Для старых домов с алюминиевой проводкой используйте специальные наконечники и контролируйте момент затяжки - алюминий «течёт» со временем
• АВДТ-63М - лучший выбор, если нужна замена одного УЗО+автомата в уже занятом щите, потому что занимает всего 1 модуль
