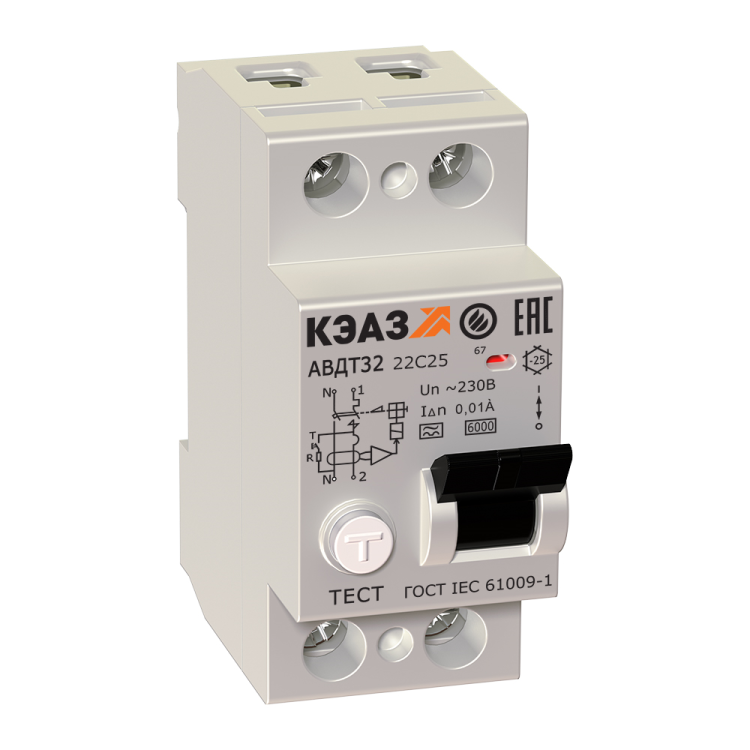

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 25А 30мА А АВДТ32-22C25-A-УХЛ4-КЭАЗ - 228067

Автоматический выключатель дифференциального тока АВДТ32-22C25 A от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний при утечках тока. Этот дифавтомат сочетает функции обычного автомата и устройства защитного отключения (УЗО), что делает его компактным решением для бытовых и промышленных сетей 230 В. Модель АВДТ32-22C25 A рассчитана на работу в условиях повышенной влажности и перепадов температур благодаря климатическому исполнению УХЛ4.

Назначение и область применения

АВДТ32-22C25 A защищает электрические цепи от опасных утечек тока величиной более 30 мА - это уровень, при котором возможна угроза жизни человека. Он реагирует как на переменный ток утечки, так и на постоянный (тип A), что важно для современных устройств с импульсными источниками питания: компьютеров, светодиодных светильников, инверторов, зарядных станций. Применяется в жилых домах, офисах, мастерских, на производстве - там, где есть риск повреждения изоляции или контакта с заземлёнными частями оборудования.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до этого значения без срабатывания по перегрузке.
• Ток утечки: 30 мА - чувствительность для защиты людей; срабатывает при превышении этого значения.
• Тип тока утечки: A - реагирует на переменный и выпрямленный пульсирующий ток утечки (например, от бытовой электроники).
• Количество полюсов: 2 - защищает фазу и ноль одновременно, нейтральный проводник проходит через устройство.
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами: двигатели, насосы, компрессоры.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6000 А.
• Номинальное напряжение: 230 В переменного тока, 50 Гц - стандарт для однофазных сетей в России.
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода без переходников.
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, подходит для неотапливаемых помещений и улицы (в щитах).
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита.
• Модульная ширина: 2 модуля - занимает 36 мм на DIN-рейке.
• Глубина монтажа: 5,5 мм - минимальная глубина, необходимая для правильной установки в корпусе.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая термические и механические воздействия на проводку.

Совместимость и монтаж

АВДТ32-22C25 A устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение выполняется снизу или сверху - входные клеммы расположены слева, выходные - справа. Для надёжного соединения используйте кабели сечением до 25 мм2. Обязательно соблюдайте полярность: L и N должны быть подключены правильно, иначе УЗО-часть не будет работать. Нейтральный проводник проходит через аппарат, поэтому его нельзя отводить отдельно. Установка допускается только в электрических щитах с достаточным свободным местом и хорошей вентиляцией.

Безопатность и стандарты

АВДТ32-22C25 A соответствует требованиям ГОСТ Р 51327.1-2010 и техническим условиям ТУ3422-075-05758109-2013. Соответствие этим нормам гарантирует проверенную безопасность и точность срабатывания. Класс токоограничения 3 и номинальная отключающая способность 6 кА обеспечивают соответствие современным требованиям к надёжности в условиях городской сети. Устройство не предназначено для защиты от перенапряжений - для этого требуется отдельный УЗИП.

Преимущества

• Объединяет два функционала (защита от перегрузки/КЗ и дифференциальный ток) в одном устройстве - экономит место в щите.
• Тип A обеспечивает защиту от утечек от современной электроники, в отличие от старых моделей типа AC.
• Климатическое исполнение УХЛ4 позволяет использовать в холодных помещениях, на объектах без отопления.
• Высокий класс токоограничения (3) снижает риск повреждения проводки при аварии.
• Поддерживает подключение кабелей большого сечения - не требуются адаптеры или перемычки.

Ограничения применения

• Не защищает от перенапряжений - необходимо устанавливать отдельный Surge Protection Device (SPD).
• IP20 не допускает установку вне герметичных щитов - запрещено использование на открытых площадках или во влажных средах без защиты.
• Не рекомендуется для цепей с постоянным током выше 10% от переменного - может давать ложные срабатывания.
• Не подходит для многоквартирных домов, где требуется координация с другими УЗО - лучше применять селективные модели.
• Не имеет кнопки тестирования на лицевой стороне - проверка осуществляется внешним тестером или через систему управления.

Примеры использования

• Защита группы розеток в кухне - особенно важна при наличии микроволновки, блендера, кофемашины.
• Щитовая группа для стиральной машины, водонагревателя, душевой кабины - предотвращает удар током при пробое изоляции.
• Цепь питания станка с асинхронным двигателем - характеризуется высоким пусковым током, который не вызовет ложного срабатывания благодаря характеристике C.
• Освещение в подвале или гараже - где возможны повреждения кабеля и контакт с металлическими поверхностями.

Практические советы

• Перед установкой проверьте целостность изоляции кабелей - АВДТ32-22C25 A сработает даже при малой утечке, которая может быть следствием старой проводки.
• Не подключайте несколько дифавтоматов параллельно - это нарушает принцип селективности и может привести к массовым отключениям.
• При использовании в щитах с несколькими группами - выбирайте последовательную схему: главный УЗО на 100 мА, а затем АВДТ32-22C25 A на 30 мА на ответвлениях.
• Проверяйте работоспособность устройства ежемесячно с помощью кнопки “T” на самом аппарете - если он не отключается, замените его.
• При монтаже в плотном щите оставляйте минимум 10–15 мм между соседними устройствами - это обеспечит теплоотвод и доступ к клеммам.
