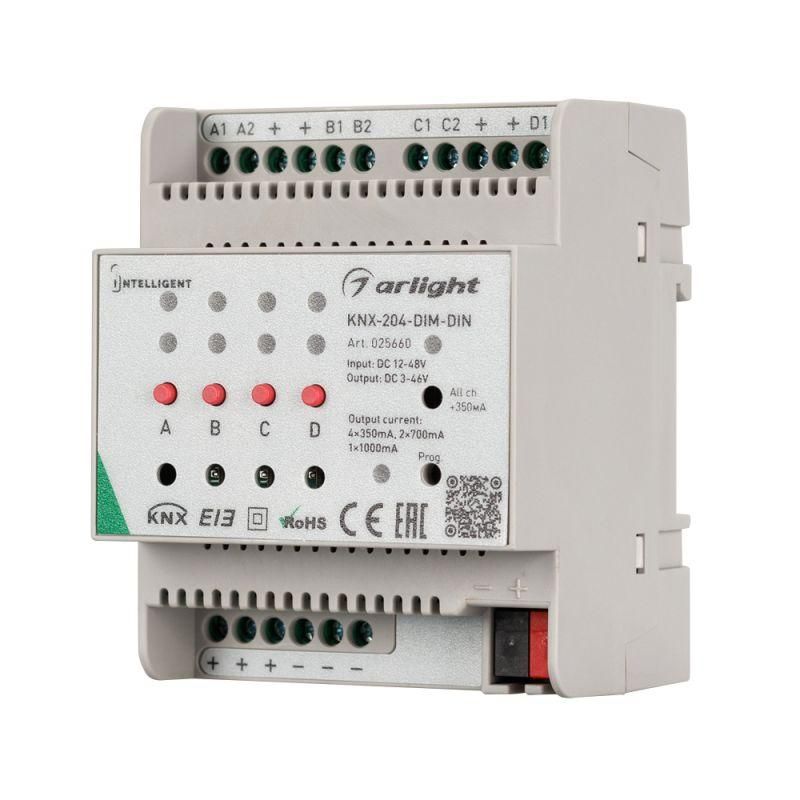

Диммер KNX-204-DIM-DIN (12-48В 8х0.35/4х0.7/2х1А) пластик INTELLIGENT ARLIGHT 025660

Диммер KNX-204-DIM-DIN 12-48В 8x0.35/4x0.7/2x1А пластик от INTELLIGENT ARLIGHT - устройство для регулировки яркости светодиодных и других низковольтных светильников в системах умного дома по протоколу KNX. Устанавливается на DIN-рейку, поддерживает ручное управление и работает от постоянного напряжения 12–48 В.

Назначение и область применения

Диммер KNX-204-DIM-DIN 12-48В 8x0.35/4x0.7/2x1А пластик предназначен для точечной регулировки освещения в автоматизированных системах. Подходит для использования в жилых домах, офисах, гостиницах и коммерческих помещениях, где требуется интеллектуальное управление уровнем освещённости через шину KNX. Также может применяться в качестве автономного выключателя с кнопочным управлением без подключения к сети.

Технические характеристики

• Рабочее напряжение питания: DC 12–48 В
• Максимальный ток на канал: 350 мА, 700 мА или 1 А - в зависимости от количества активных каналов
• Количество каналов: до 8 (при токе 350 мА), 4 (при 700 мА) или 2 (при 1 А)
• Общая мощность нагрузки: до 16,8 Вт (на 8 каналах) или до 134,4 Вт (на 2 каналах)
• Тип выхода: транзисторный, с открытым стоком (для низковольтных нагрузок)
• Конструкция корпуса: пластиковый, для монтажа на DIN-рейку 35 мм
• Габариты: соответствуют стандартному модулю для DIN-рейки

Совместимость и монтаж

Диммер KNX-204-DIM-DIN 12-48В 8x0.35/4x0.7/2x1А пластик совместим со всеми устройствами, поддерживающими протокол KNX. Для подключения используется двухпроводная шина KNX (L+ / L−). Нагрузка подключается к выходным клеммам устройства - полярность важна. Питание подаётся от внешнего источника постоянного тока 12–48 В, который не является частью комплекта.

Монтаж выполняется на стандартную DIN-рейку. Кабели подводятся снизу или сверху - доступ к клеммникам открыт после снятия лицевой крышки. Рекомендуется использовать провода сечением до 0,75 мм2. Перед первым запуском необходимо выполнить программирование через ETS-софт.

Преимущества

• Поддержка трёх режимов нагрузки - позволяет гибко распределять мощность между каналами
• Возможность ручного управления через встроенные кнопки - функционален даже при отключении шины KNX
• Высокая плотность каналов - до 8 выходов в одном модуле
• Пластиковый корпус - легкий, устойчивый к коррозии, безопасный для внутренней установки
• Низкое энергопотребление собственных цепей - не нагружает источник питания

Ограничения применения

• Не подходит для управления сетевым освещением 220 В - только низковольтные нагрузки (12–48 В)
• Использование с индуктивными или емкостными нагрузками (например, дроссельные ЛЭП) не рекомендуется - возможны перегрев и отказ
• Требует внешнего источника питания - сам диммер не преобразует переменный ток
• Не имеет защиты от перегрузки по току - необходимо защищать цепь внешним предохранителем
• Не рассчитан на работу во влажных средах - не имеет IP-защиты

Примеры использования

• Регулировка яркости LED-лент в потолочных нишах (до 8 лент по 350 мА каждая)
• Управление группой точечных светильников 24 В в офисном зале (4 канала по 700 мА)
• Настройка подсветки витрин или мебели с использованием двух мощных LED-блоков по 1 А
• Автономный выключатель с кнопкой в спальне - работает даже при сбое связи с KNX-шиной

Практические советы

• Перед выбором режима работы определите суммарную мощность всех подключаемых светильников - она не должна превышать 134,4 Вт
• При использовании 8 каналов убедитесь, что каждый из них не нагружен более чем на 350 мА - иначе возможен перегрев
• Для долговечности используйте качественный источник питания с запасом по току (минимум +20%)
• При проектировании системы учтите, что максимальный ток зависит от числа одновременно работающих каналов - режимы взаимоисключающие
• Проверьте соответствие типа нагрузки (резистивная/LED) требованиям диммера - некоторые LED-драйверы требуют специальной совместимости
