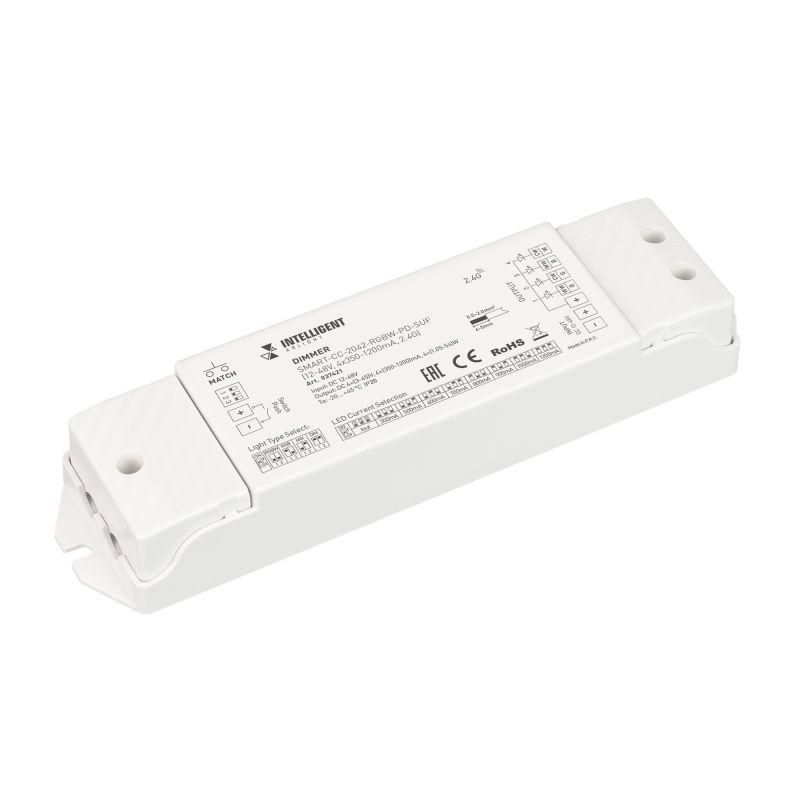

Диммер SMART-CC-2042-RGBW-PD-SUF (12-48В 4х350-1200мА 2.4G) IP20 пластик INTELLIGENT ARLIGHT 037421

Диммер RGBW 12-48В 4х350-1200мА 2.4G IP20 пластик от INTELLIGENT ARLIGHT - устройство для точного управления яркостью и цветом четырёхканальных RGBW-светодиодных светильников с постоянным током. Подходит для установки в закрытых помещениях, где требуется гибкая регулировка освещения через беспроводной интерфейс 2.4 ГГц.

Назначение и область применения

Диммер RGBW 12-48В 4х350-1200мА 2.4G IP20 пластик предназначен для управления светодиодными светильниками типа RGBW, которые требуют стабилизированного тока (CC). Он преобразует входное напряжение 12–48 В постоянного тока в регулируемый выходной сигнал 3–45 В с током до 1200 мА на каждый из четырёх каналов. Применяется там, где нужна плавная смена цвета и яркости: интерьерное освещение, торговые залы, выставочные стенды, офисы, гостиницы. Не подходит для открытых площадок или мест с высокой влажностью из-за защиты IP20.

Технические характеристики

• Входное напряжение: 12–48 В постоянного тока
• Выходное напряжение: 3–45 В постоянного тока
• Ток на канал: 350–1200 мА (регулируется DIP-переключателями)
• Количество каналов: 4 (R, G, B, W)
• Максимальная мощность на канал: 4,2–216 Вт
• Управление: беспроводное, через пульты/панели серии SMART (не входят в комплект)
• Частота связи: 2.4 ГГц
• Защита: IP20 - противостояние крупным частицам, но не защищён от воды и брызг
• Размеры: 175 × 45 × 27 мм
• Тип регулировки: ШИМ (широтно-импульсная модуляция)
• Конструкция корпуса: пластиковый, для внутренней установки

Совместимость и монтаж

Диммер RGBW 12-48В 4х350-1200мА 2.4G IP20 пластик совместим со всеми LED-светильниками RGBW, работающими в режиме постоянного тока (CC) и соответствующими заданным пределам тока (350–1200 мА). Для правильной работы необходимо:

• Настроить DIP-переключатели на плате под реальный ток нагрузки каждого канала - неверный выбор может повредить светильники или сам диммер.
• Подключить питание 12–48 В DC к клеммам INPUT, соблюдая полярность.
• Подсоединить четыре группы LEDs к выходным клеммам R, G, B, W - каждая группа должна быть последовательной цепочкой, рассчитанной на ток 350–1200 мА.
• Использовать только пульты и панели серии SMART от INTELLIGENT ARLIGHT - другие устройства не поддерживают протокол связи.

Монтаж выполняется внутри распределительных коробок, шкафов или ниш - устройство не имеет термостатической защиты и перегревается при плохой вентиляции.

Безопасность и стандарты

Диммер RGBW 12-48В 4х350-1200мА 2.4G IP20 пластик соответствует требованиям безопасности для бытовых и коммерческих электронных устройств. Защита IP20 исключает контакт с пальцами и крупными предметами, но не обеспечивает защиту от влаги. Эксплуатация в условиях повышенной влажности, пыли или температур ниже 0C не рекомендована. Напряжение питания не превышает безопасный уровень 48 В, что снижает риск поражения током при монтаже.

Преимущества

• Четыре независимых канала позволяют точно смешивать белый и цветовой свет без потерь качества.
• DIP-переключатели дают возможность адаптировать ток под любые LED-матрицы в рамках допустимого диапазона - не нужны внешние резисторы.
• Беспроводное управление 2.4 ГГц позволяет устанавливать диммер в труднодоступных местах, не прокладывая провода управления.
• Пластиковый корпус легкий, не требует радиатора и легко фиксируется на DIN-рейке или в коробке.

Ограничения применения

• Не работает с источниками света, требующими постоянного напряжения (CV) - только с CC-светильниками.
• Запрещено использовать вне помещений или в сырых зонах (ванная, кухня, улица) из-за IP20.
• Не поддерживает димминг по протоколам DMX, DALI, Zigbee - только через пульты SMART.
• Максимальная суммарная мощность всех каналов - 864 Вт; превышение вызывает перегрузку и отключение.
• Не имеет функции сохранения настроек после отключения питания - при включении восстанавливается базовая яркость.

Примеры использования

• Освещение витрин магазина: изменение тональности под сезон или рекламную кампанию.
• Филармонический зал: мягкая смена цветового фона во время выступления.
• Офисные переговорные комнаты: переход от холодного белого к тёплому вечером.
• Выставочные стенды: акцентное освещение товаров с помощью RGB-эффектов.

Практические советы

• Перед первым запуском проверьте DIP-переключатели - они должны точно соответствовать току ваших LED-лент или модулей. Например, если лента 700 мА - установите положение 700 мА, а не 1000 мА.
• Не подключайте более одной ленты на один канал, если её ток превышает 1200 мА - используйте усилители.
• При использовании нескольких диммеров в одном помещении убедитесь, что все пульты настроены на разные каналы, чтобы избежать помех.
• Обеспечьте воздушный зазор вокруг корпуса - минимум 20 мм с каждой стороны - для лучшего теплоотвода.
• Пульты серии SMART можно купить отдельно - выбирайте модели с экраном для удобного управления цветом и яркостью одновременно.
