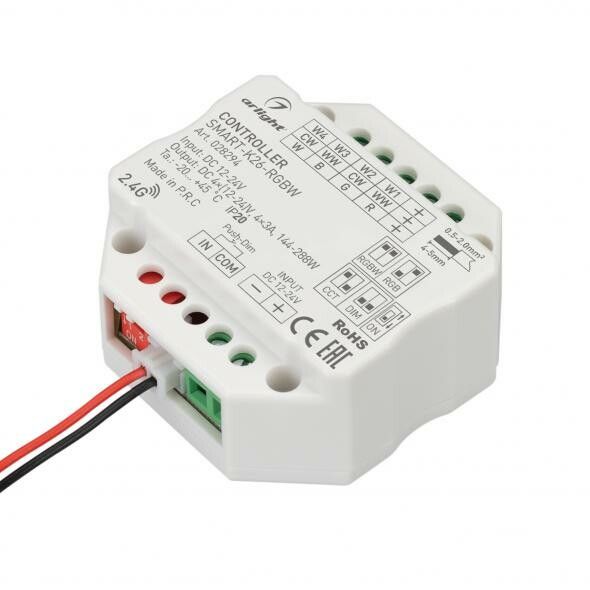

Контроллер SMART-K26-RGBW (12-24V, 4x3A, 2.4G) IP20 пластик - устройство для управления четырёхканальной RGBW-светодиодной лентой с помощью радиопульта или кнопки. Подходит для встраивания в подрозетники, работает с напряжением 12–24 В и совместим с системами Arlight. Артикул 028294.

Назначение и область применения

Контроллер SMART-K26-RGBW предназначен для регулировки яркости и цвета светодиодных лент с четырьмя каналами: красным, зелёным, синим и белым. Управление осуществляется через радиоканал 2.4 ГГц - с пульта или сенсорной панели. Применяется в бытовых и коммерческих светильниках: потолочные световые панели, подсветка шкафов, декоративная подсветка стен, интерьерная подсветка в кафе и гостиницах.

Технические характеристики

• Рабочее напряжение: 12–24 В постоянного тока
• Максимальный выходной ток: 3 А на каждый из 4 каналов (всего 12 А)
• Максимальная выходная мощность: 288 Вт (при 24 В) / 144 Вт (при 12 В)
• Тип управления: радиочастотный (RF), 2.4 ГГц
• Функции: диммирование по пульту, диммирование нажатием кнопки на корпусе
• Степень защиты: IP20 - защищён от прикосновений, но не от воды и пыли
• Корпус: пластиковый, белый
• Габариты: 52×52×26 мм
• Способ подключения: винтовые клеммы
• Метод модуляции: ШИМ (широтно-импульсная модуляция)

Совместимость и монтаж

SMART-K26-RGBW совместим с пультами и панелями Arlight, работающими по протоколу 2.4 ГГц. Для установки используется встраиваемый способ - контроллер помещается в стандартный подрозетник 52×52 мм. Кабель подключается к винтовым клеммам: вход - питание (L/N), выход - четыре провода ленты (R/G/B/W). Напряжение питания должно соответствовать напряжению ленты (12 В или 24 В). Не используйте с лентами, требующими PWM-сигнал от микроконтроллера - этот контроллер выдаёт аналоговый уровень.

Безопасность и стандарты

Устройство имеет степень защиты IP20 - не предназначено для влажных помещений, улицы или мест с риском попадания воды. Электрическая безопасность обеспечена в рамках норм для внутреннего монтажа. Соответствие международным стандартам (IEC, EN) не указано производителем - рекомендуется использовать в соответствии с требованиями локальных правил электромонтажа.

Преимущества

• Поддерживает одновременное управление четырьмя цветовыми каналами - точная передача белого и смешанных цветов
• Два метода диммирования: пульт + физическая кнопка на корпусе - удобно при отсутствии пульта
• Компактный размер позволяет спрятать в подрозетник без дополнительного короба
• Винтовые клеммы обеспечивают надёжное соединение без пайки
• Работает с широким диапазоном напряжений - совместим с 12 В и 24 В лентами

Ограничения применения

• Не подходит для открытых или влажных помещений - IP20 не защищает от брызг и пыли
• Не работает с Wi-Fi, Bluetooth или Zigbee - только с RF-устройствами Arlight 2.4 ГГц
• Максимальная нагрузка на один канал - 3 А; превышение вызывает перегрев и отказ
• Не поддерживает программирование сцен или таймеров - только базовое управление цветом и яркостью
• Требует внешний источник питания - сам по себе не является блоком питания

Примеры использования

• Подсветка кухонного гарнитура - белый цвет ночью, мягкий голубой вечером
• Архитектурная подсветка вестибюля - изменение цветовой температуры в зависимости от времени суток
• Освещение в номере отеля - управление цветом через пульт у кровати
• Декоративная подсветка витрин - смена цветов по расписанию через панель на стене

Практические советы

• Перед монтажом проверьте суммарную мощность ленты - она не должна превышать 288 Вт при 24 В или 144 Вт при 12 В
• Используйте провода сечением не менее 1.5 мм2 для подключения ленты, особенно при длинных участках
• При использовании нескольких контроллеров - убедитесь, что все они настроены на разные каналы, чтобы избежать помех
• Пульт должен находиться в пределах 10–15 метров без препятствий - сигнал 2.4 ГГц слабо проходит через металлические поверхности
• При замене ленты - сохраните полярность R/G/B/W; перепутанные провода исказят цвет
• Не закрывайте корпус герметичными крышками - контроллер нуждается в естественной вентиляции
