Шлейф питания ARL-22AWG-5Wire-CU 5-жильный 22AWG Arlight 031701

Шлейф питания 22AWG 5-проводной медный от Arlight - надёжное решение для передачи энергии и управления мультицветными RGBW-светодиодными лентами. Артикул 031701 сочетает качественную луженую медь, удобную цветовую маркировку и гибкость прокладки на расстояния до 50 метров.

Назначение и область применения

Шлейф питания 22AWG 5-проводной медный предназначен для подключения RGBW-светодиодных лент к источникам питания и контроллерам. Подходит для систем точечного, декоративного и архитектурного освещения, где требуется одновременная передача тока и сигналов управления по четырём каналам цвета (красный, зелёный, синий, белый) и общему контакту GND.

Идеально используется в интерьерах, фасадах, выставочных стендах, торговых центрах и домашнем освещении, где важна чёткая цветопередача и устойчивая работа без помех.

Технические характеристики

• Материал жил: Медь луженая - повышает коррозионную стойкость и улучшает контакт при пайке;
• Калибр: 22 AWG (эквивалент сечению 0,31 мм2) - оптимальная толщина для нагрузок до 4–5 А на каждый канал при напряжении 12/24 В;
• Количество жил: 5 - R, G, B, W, GND; каждая жила изолирована отдельно;

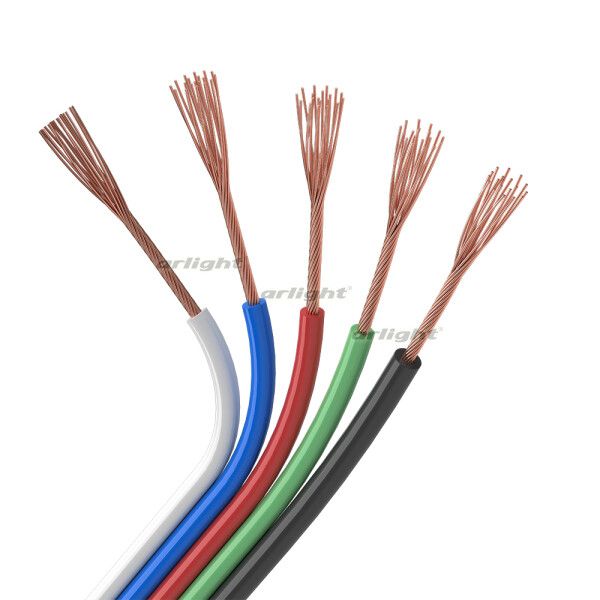

• Цвет изоляции: Белый, синий, красный, зелёный, чёрный - обеспечивают быструю визуальную идентификацию фаз;
• Длина катушки: 50 метров - позволяет минимизировать соединения и прокладывать трассы без разрывов;
• Оболочка: Прочный ПВХ - устойчив к механическим воздействиям, не выгорает на свету, не содержит хлора.

Совместимость и монтаж

Шлейф питания 22AWG 5-проводной медный совместим со всеми стандартными RGBW-контроллерами и блоками питания 12 В и 24 В постоянного тока. Концы проводов не имеют готовых разъёмов - требуют самостоятельного обжима или пайки к клеммникам, разъёмам типа JST или прямо к выводам LED-ленты.

Рекомендуется использовать кабельные стяжки и крепления при прокладке, чтобы избежать перегибов. Для длинных участков (>20 м) проверьте падение напряжения - при максимальной нагрузке возможна потеря яркости на удалённых участках ленты.

Преимущества

• Луженая медь снижает окисление и продлевает срок службы контактов;
• Цветовая кодировка исключает ошибки при подключении пяти проводов;
• Гибкость и малый внешний диаметр позволяют прокладывать шлейф в узких каналах и за потолочными плинтусами;
• Удобная бухта на 50 м экономит время при масштабных проектах;
• ПВХ-оболочка безопасна для внутренней установки и не выделяет токсичных веществ при нагреве.

Ограничения применения

Не предназначена для наружной эксплуатации без защиты - не имеет IP-рейтинга и не рассчитана на прямой контакт с водой, солнечным излучением или температурой ниже –10 C и выше +60 C.

Не подходит для подключения мощных лент с суммарной нагрузкой более 8 А (при 12 В) или 16 А (при 24 В) - превышение вызывает перегрев и риск возгорания. Убедитесь, что сечение 0,31 мм2 соответствует вашей нагрузке согласно таблицам допустимых токов.

Примеры использования

• Подключение RGBW-ленты длиной 15 м к контроллеру через скрытую нишу в потолке;
• Запитка нескольких модулей LED-панелей в офисном освещении с единым управлением;
• Прокладка между точками монтажа в рекламной вывеске с изменяемой цветовой сценой;
• Интеграция в мебельную подсветку с дистанционным управлением.

Практические советы

• Перед монтажом протестируйте все каналы на отдельной ленте - убедитесь, что цвета правильно соответствуют жилам;
• При пайке используйте термостойкий флюс и не перегревайте жилы - лужёная медь легко перегревается;
• Для длинных трасс (>30 м) рекомендуется параллельное питание с обоих концов ленты, чтобы избежать просадки яркости;
• Артикул 031701 от Arlight - лучший выбор, когда нужна чёткая маркировка и долговечность без лишних разъёмов;
• Храните бухту в сухом месте - даже лужёная медь может окислиться при повышенной влажности.
