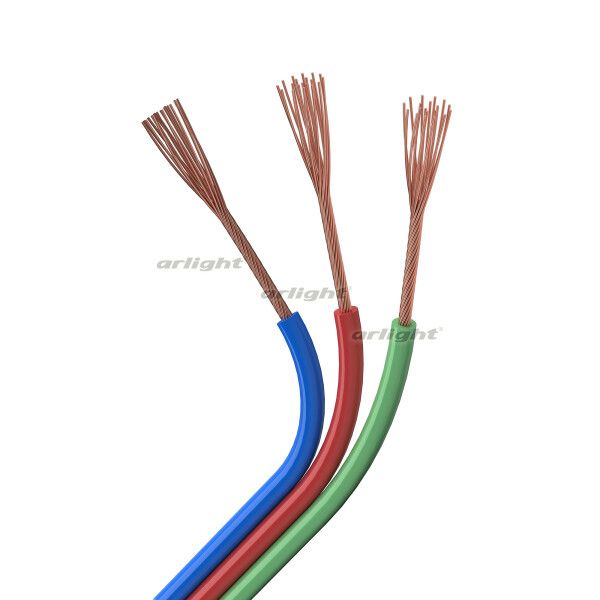

Шлейф питания ARL-22AWG-3Wire-CU (arlight, -) | 031699 Arlight

Шлейф питания 22AWG 3-проводной медный от Arlight (арт. 031699) - это надёжный кабель для передачи питания и управляющих сигналов на светодиодные ленты типа MIX. Его трёхжильная конструкция, луженая медь и яркая цветовая маркировка обеспечивают безопасное и удобное подключение даже в сложных условиях монтажа.

Назначение и область применения

Шлейф питания 22AWG 3-проводной медный предназначен для подключения светодиодных лент с управляемыми каналами - например, RGBW, RGBCCT или других многоцветных типов. Подходит для систем освещения, где требуется одновременная передача энергии и команд управления по трем отдельным проводникам. Часто используется в интерьерном, коммерческом и декоративном освещении: в точках продаж, ресторанах, домашних интерьерах, выставочных стендах.

Технические характеристики

• Тип изделия: Провод (шлейф питания)
• Материал жил: Медь луженая - повышает corrosion resistance и улучшает пайку
• Количество жил: 3 - каждая для отдельного канала (например, R, G, B или W, C, T)
• Сечение жилы: 0,31 мм2 (соответствует калибру 22 AWG)
• Рабочее напряжение: до 48 В - оптимально для низковольтных LED-систем
• Изоляция: ПВХ - гибкая, устойчивая к механическим воздействиям и перепадам температур
• Цвет изоляции: Зелёный / Красный / Синий - стандартизированная цветовая кодировка для быстрой идентификации фаз
• Длина катушки: 50 м - позволяет прокладывать линии без соединений в большинстве проектов
• Тип исполнения: Без специального исполнения - не предназначена для открытого монтажа на улице или во влажных помещениях без защиты

Совместимость и монтаж

Шлейф питания 22AWG 3-проводной медный совместим с любыми контроллерами и блоками питания, имеющими выходы на три канала. Для подключения используйте клеммы, крокодилы или пайку - луженые жилы хорошо принимают припой. Учитывайте посадочные размеры контактов: сечение 0,31 мм2 требует подходящих зажимов (не более 0,5 мм2). Прокладывайте кабель в кабель-каналах, гофре или за потолками - он не имеет бронирования и не рассчитан на прямую укладку под полом или в стенах без защиты.

Безопасность и стандарты

Шлейф питания 22AWG 3-проводной медный соответствует требованиям безопасности для низковольтных цепей (до 48 В). Не сертифицирован по ГОСТ для стационарной проводки в жилых зданиях. Использование вне пределов 48 В или при превышении допустимой нагрузки может вызвать перегрев и повреждение изоляции. Не применяйте в местах с постоянным контактом с водой или маслом - ПВХ-оболочка не является герметичной.

Преимущества

• Луженая медь снижает окисление и увеличивает срок службы контактов
• Цветовая маркировка жил исключает путаницу при подключении многоканальных лент
• Гибкость ПВХ-изоляции упрощает прокладку в ограниченных пространствах
• Длина 50 м минимизирует необходимость в дополнительных соединениях
• Оптимальное сечение для токов до 3–4 А на канал - достаточно для большинства LED-лент

Ограничения применения

• Не использовать при напряжении выше 48 В - риск пробоя изоляции
• Не применять в условиях повышенной влажности без дополнительной защиты (короба, IP65+ корпуса)
• Не прокладывать открыто на улице - материал не устойчив к УФ-излучению
• Не заменять им проводники с большим сечением (например, 18 AWG) при мощных нагрузках - возможен перегрев
• Не подключать последовательно несколько шлейфов без расчёта суммарного падения напряжения

Примеры использования

• Подключение RGBW-ленты к контроллеру в потолочном светильнике ресторана
• Прокладка между блоком питания и лентой на рекламной вывеске
• Связь между модулями LED-панели в торговом зале
• Управление цветовой сценой в студии видеосъёмки через внешний контроллер

Практические советы

• Перед монтажом проверьте соответствие сечения шлейфа 22AWG (0,31 мм2) максимальному току ленты - на каждый канал рекомендовано не более 3 А
• При длинных участках (>15 м) учитывайте падение напряжения; для больших расстояний лучше использовать параллельное питание
• При пайке используйте термостойкий флюс - лужённая медь легко перегревается
• Не скручивайте жилы друг с другом - всегда используйте клеммы или разъёмы
• Храните катушку в сухом месте - длительное хранение в сыром помещении может повредить изоляцию
