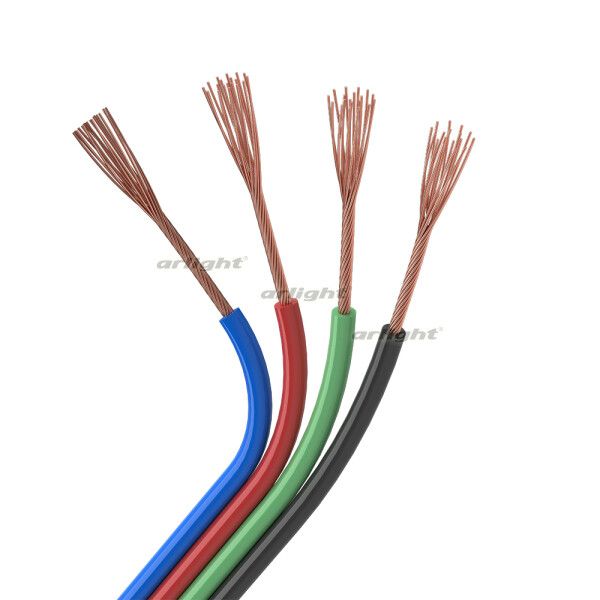

Шлейф питания ARL-22AWG-4Wire-CU (arlight, -) | 031700 Arlight

Шлейф питания 22AWG 4-проводной медный от Arlight - надёжное решение для передачи питания и управления мультицветными RGB-светодиодными лентами. Артикул 031700 обеспечивает устойчивую работу за счёт качественных материалов и чёткой расцветки жил.

Назначение и область применения

Шлейф питания 22AWG 4-проводной медный предназначен для подключения RGB-светодиодных лент к источникам питания и контроллерам. Подходит для установки в интерьерах, на фасадах, в рекламных конструкциях, декоративном освещении и профессиональных системах LED-подсветки. Четыре жилы позволяют передавать напряжение +12V/+24V и три сигнала управления цветом (R, G, B).

Технические характеристики

• Тип изделия: сетевой шнур питания
• Количество жил: 4
• Материал жил: медь луженая
• Сечение жилы: 0,31 мм2 (соответствует калибру 22 AWG)
• Рабочее напряжение: до 48 В
• Материал изоляции: ПВХ
• Цвет жил: зелёная, красная, синяя, чёрная (по стандарту RGB+GND)
• Марка кабеля: ШВПМ
• Исполнение: без специального защиты (не бронированный, не экранированный)
• Длина катушки: 50 метров

Совместимость и монтаж

Шлейф питания 22AWG 4-проводной медный совместим со всеми стандартными RGB-контроллерами и блоками питания 12–24 В постоянного тока. Для подключения используйте клеммы, крокодильчики или пайку - все четыре жилы легко доступны благодаря гибкой ПВХ-изоляции. Учитывайте посадочные размеры контактов: сечение 0,31 мм2 требует подходящих зажимов, чтобы избежать перегрева. Прокладывайте шлейф в местах с минимальным механическим воздействием - он не рассчитан на частые изгибы или трение.

Безопасность и стандарты

Шлейф питания 22AWG 4-проводной медный соответствует требованиям безопасности для низковольтных цепей до 48 В. Материалы (медная жила, ПВХ-оболочка) не выделяют токсичных веществ при нормальной температуре работы. Не применяйте в условиях повышенной влажности, открытых площадках или там, где возможен контакт с водой - изоляция ПВХ не имеет защиты IP.

Преимущества

• Луженая медь снижает окисление и повышает долговечность соединений
• Чёткая цветовая маркировка жил (зелёный, красный, синий, чёрный) упрощает правильное подключение без схем
• Гибкость кабеля обеспечивает удобство прокладки в труднодоступных местах
• Длина 50 метров даёт свободу проектирования без необходимости соединения нескольких участков

Ограничения применения

• Не предназначена для постоянного нахождения на улице - отсутствует защита от влаги и УФ-излучения
• Не рекомендуется использовать при мощности выше 96 Вт на 12 В или 192 Вт на 24 В (ограничение по сечению 0,31 мм2)
• Не подходит для прокладки рядом с нагревательными элементами - ПВХ теряет прочность при температуре выше 70 C
• Не является силовым кабелем - не используется для подключения бытовых приборов или оборудования переменного тока

Примеры использования

• Подключение RGB-ленты к контроллеру внутри потолочного плинтуса
• Прокладка между блоком питания и лентой в световой раме
• Скрытая прокладка в мебели для подсветки ниш
• Установка в торговых витринах для изменения цветового решения

Практические советы

• Перед монтажом проверьте соответствие сечения жил нагрузке: для ленты 14,4 Вт/м на 12 В максимальная длина без потерь - около 10–12 метров
• Используйте термоусадку или изолирующие колпачки после пайки - это предотвращает замыкание между жилами
• При использовании длинных участков (>20 м) рекомендуется параллельное подключение питания в двух точках, чтобы избежать просадки напряжения
• Не перегибайте шлейф более чем на 90° - это может повредить внутренние жилы
• Артикул 031700 от Arlight лучше всего сочетается с другими компонентами серии «Светодиодные Ленты» - так достигается оптимальная совместимость и гарантия качества
