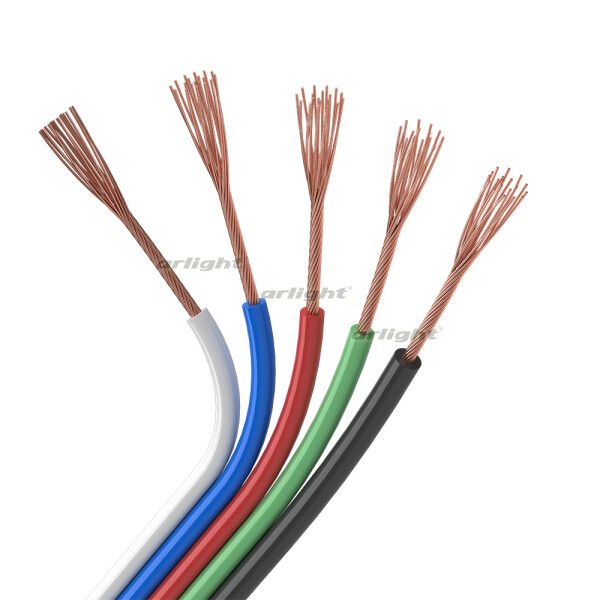

Шлейф питания ARL-18AWG-5Wire-CU (уп.50м) Arlight 026354

Шлейф питания 18AWG 5-жильный медный от Arlight (арт. 026354) предназначен для передачи электроэнергии и управления мультицветными RGBW-светодиодными лентами. Пять медных жил обеспечивают надёжное соединение между источником питания и световой полосой, а яркая цветовая маркировка упрощает монтаж.

Назначение и область применения

Шлейф питания 18AWG 5-жильный медный используется для подключения RGBW-светодиодных лент к контроллерам и блокам питания. Подходит для внутреннего освещения: потолочных светильников, подсветки мебели, декоративных панелей, рекламных конструкций. Применяется там, где требуется одновременная передача энергии и сигналов управления по четырём каналам (R, G, B, W) + общий провод (GND).

Технические характеристики

• Тип: сетевой шнур питания
• Количество жил: 5
• Сечение каждой жилы: 0,84 мм2 (соответствует калибру 18 AWG)
• Материал проводника: медь лужённая - повышает долговечность и снижает окисление на контактах
• Изоляция: ПВХ - устойчив к механическим воздействиям и перепадам температур
• Рабочее напряжение: до 48 В - оптимально для низковольтных LED-систем
• Цвет изоляции жил: зелёный, красный, синий, белый, чёрный - для точной идентификации фаз
• Марка: ШВПМ - типовая маркировка для гибких многожильных проводов
• Длина катушки: 50 метров - позволяет прокладывать трассы без стыков
• Тип исполнения: без специального исполнения - не предназначена для открытых улиц или влажных помещений

Совместимость и монтаж

Шлейф питания 18AWG 5-жильный медный совместим с большинством контроллеров и блоков питания для RGBW-лент, имеющих 5-контактные разъёмы. Для подключения используйте клеммники, пайку или быстрозажимные соединители. Убедитесь, что контактные площадки на плате рассчитаны на сечение 0,84 мм2. Лужёная медь легко паяется, но требует осторожности при обжиме - не пережимайте изоляцию. Максимальная длина трассы зависит от тока нагрузки: при 2 А на канал рекомендовано не более 15–20 м без усиления.

Безопасность и стандарты

Шлейф питания 18AWG 5-жильный медный не имеет сертификатов взрывозащиты, IP-защиты или UL/CE. Не применяйте в условиях повышенной влажности, на улице или рядом с источниками тепла выше 60 C. Напряжение 48 В безопасно для человека, но при превышении допустимой мощности возможен нагрев проводов.

Преимущества

• Лужёная медь предотвращает окисление на контактах - увеличивает срок службы соединений
• Яркая цветовая маркировка жил исключает путаницу при подключении R/G/B/W/GND
• Гибкий ПВХ-кожух удобен для прокладки в узких каналах и за плинтусами
• Длина 50 м позволяет использовать один шлейф для нескольких участков освещения
• Стандартное сечение 0,84 мм2 подходит для большинства домашних и коммерческих RGBW-лент

Ограничения применения

• Не предназначен для постоянного наружного использования - отсутствует защита от воды и пыли
• Не рассчитан на напряжение выше 48 В - применение с 220 В вызовет пробой изоляции
• Не подходит для силовых цепей с током более 5 А на жилу - риск перегрева
• Не используется в помещениях с агрессивными химикатами - ПВХ может деформироваться
• Не заменяет экранированный кабель - не подходит для систем с сильными помехами

Примеры использования

• Подключение RGBW-ленты к контроллеру в кухонном гарнитуре
• Прокладка питания для подсветки потолка в ресторане с управлением по Wi-Fi
• Связь между блоком питания и несколькими секциями ленты в торговом зале
• Установка в выставочном стенде с изменяемой цветовой сценой

Практические советы

• Перед монтажом проверьте соответствие сечения жил и максимального тока ленты - 0,84 мм2 выдерживает около 3–4 А на жилу при комнатной температуре
• Используйте термоусадочные трубки или изолирующие колпачки на местах пайки - это повысит надёжность
• При прокладке длинных трасс (>15 м) добавьте параллельное питание в конце ленты - избежите проседания яркости
• Не скручивайте жилы друг с другом - всегда используйте клеммы или разъёмы
• Храните шлейф питания 18AWG 5-жильный медный в сухом месте - даже лужёная медь может окислиться при длительной влажности
