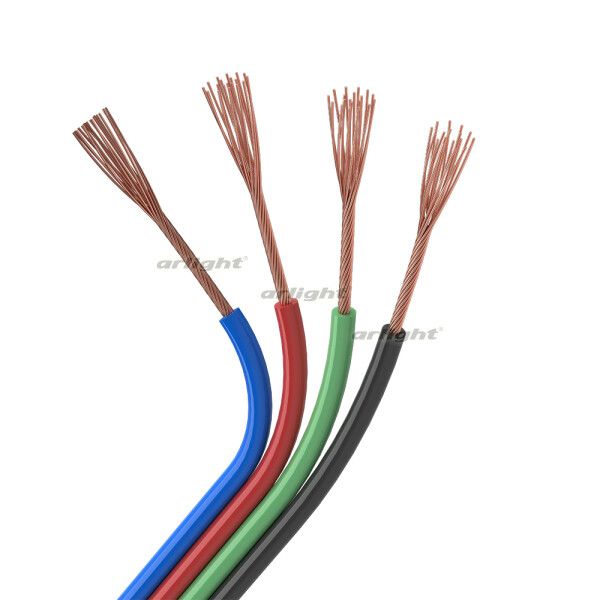

Шлейф питания ARL-24AWG-4Wire-CU (arlight, -) | 033157 Arlight

Шлейф питания 24AWG 4-проводной медный от Arlight (арт. 033157) - это надёжный четырёхжильный кабель для передачи питания и сигналов управления на RGB-светодиодные ленты. Медные жилы с лужёным покрытием обеспечивают устойчивую проводимость, а яркая цветовая маркировка упрощает монтаж.

Назначение и область применения

Шлейф питания 24AWG 4-проводной медный предназначен для подключения RGB-светодиодных лент к контроллерам и источникам питания 48 В. Подходит для установки в интерьерах, рекламных конструкциях, декоративном освещении и системах автоматического освещения. Применяется там, где требуется одновременная передача энергии и трёхканального сигнала управления (R, G, B + общий контакт).

Технические характеристики

• Тип изделия: сетевой шнур питания
• Количество жил: 4
• Материал жил: медь лужёная
• Сечение жилы: 0,22 мм2 (соответствует калибру 24AWG)
• Рабочее напряжение: до 48 В постоянного тока
• Изоляция: ПВХ
• Цвет изоляции жил: зелёный, красный, синий, чёрный (по стандарту RGB+GND)
• Марка кабеля: ШВПМ
• Тип исполнения: без специального исполнения (не защищён от механических повреждений и воздействия внешней среды)
• Длина катушки: 50 метров

Совместимость и монтаж

Шлейф питания 24AWG 4-проводной медный совместим со всеми стандартными RGB-контроллерами и блоками питания 12–48 В постоянного тока. Для подключения используйте клеммы, крокодилы или пайку - важно соблюдать полярность и соответствие цветов жил (красный = R, зелёный = G, синий = B, чёрный = GND). Учитывайте посадочные размеры контактов: сечение 0,22 мм2 требует точного обжима или качественной пайки. Не рекомендуется использовать с мощностью выше 96 Вт на один канал (при 48 В - макс. 2 А на жилу).

Безопасность и стандарты

Шлейф питания 24AWG 4-проводной медный не имеет сертификатов взрывозащиты, IP-защиты или огнестойкости. Применяется исключительно внутри помещений, в защищённых местах, без доступа воды, пыли и механических нагрузок. Не предназначен для открытой прокладки на улице или в условиях повышенной влажности.

Преимущества

• Лужёная медь снижает окисление и увеличивает срок службы контактов
• Чёткая цветовая кодировка жил ускоряет сборку и минимизирует ошибки подключения
• Гибкий ПВХ-кожух легко гнётся и фиксируется в труднодоступных местах
• Длина 50 метров позволяет прокладывать шлейф без стыков даже в крупных объектах

Ограничения применения

• Не предназначена для работы при напряжении выше 48 В - возможен пробой изоляции
• Сечение 0,22 мм2 недостаточно для токов более 2 А на жилу - перегрев при больших нагрузках
• Не используется во влажных помещениях, на улице, в каналах с высокой температурой
• Не совместима с PWM-контроллерами частотой выше 5 кГц без дополнительной фильтрации

Примеры использования

• Подключение RGB-ленты к контроллеру в потолочном светильнике
• Прокладка между блоком питания и LED-панелью в офисной подсветке
• Соединение нескольких участков светодиодной ленты в витрине магазина
• Установка в декоративной подсветке бассейна (только внутри корпуса, после герметизации)

Практические советы

• Перед монтажом проверьте соответствие сечения жил нагрузке: для ленты 14,4 Вт/м при 48 В максимальная длина одного контура - около 33 метров
• При использовании длинных участков (>20 м) добавьте параллельное питание в конце ленты, чтобы избежать просадки напряжения
• Не перегибайте шлейф резко - минимальный радиус изгиба 50 мм
• Фиксируйте кабель хомутами, а не скотчем - ПВХ со временем теряет форму
• При пайке используйте маломощный паяльник (≤30 Вт) и не нагревайте жилы дольше 3 секунд - риск повреждения изоляции
