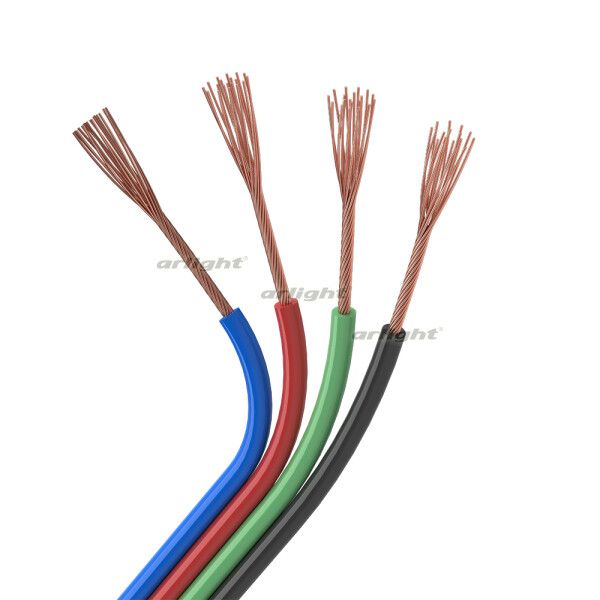

Шлейф питания ARL-20AWG-4Wire-CU 20AWG 4Wire Arlight 026353

Шлейф питания 20AWG 4-проводной медный от Arlight - это надёжный кабель для передачи электроэнергии и управления RGB-светодиодными лентами. Артикул 026353 обеспечивает устойчивую работу при высоких токах благодаря лужёной меди и четырём изолированным жилам.

Назначение и область применения

Шлейф питания 20AWG 4-проводной медный предназначен для подключения RGB-светодиодных лент к контроллерам и блокам питания. Четыре провода позволяют передавать питание на три канала цвета (красный, зелёный, синий) и один общий контакт (земля/минус). Подходит для установки в интерьерах, рекламных конструкциях, декоративной подсветке потолков, ниш и фасадов.

Технические характеристики

• Калибр провода: 20 AWG (соответствует сечению 0,52 мм2)
• Материал жил: медь лужёная - повышает долговечность и снижает окисление
• Изоляция: ПВХ, цветная - синяя, красная, зелёная, чёрная (для удобства распознавания каналов)
• Длина в бухте: 50 метров - можно отрезать нужную длину
• Количество жил: 4
• Тип компонента: сетевой шнур питания (не является источником питания, только соединителем)

Совместимость и монтаж

Шлейф питания 20AWG 4-проводной медный совместим с большинством RGB-контроллеров и блоков питания, имеющими стандартные 4-контактные разъёмы. Для подключения используйте клеммы, пайку или специальные коннекторы. Учитывайте посадочные размеры контактов - они должны соответствовать диаметру жил (до 0,8 мм). Обязательно проверьте полярность перед включением: чёрный провод - минус, остальные - R/G/B.

Безопасность и стандарты

Шлейф питания 20AWG 4-проводной медный изготовлен в соответствии с требованиями к безопасности для низковольтных устройств до 30 В постоянного тока. Не предназначен для работы под напряжением выше 30 В. Применяйте только с защищёнными блоками питания, соответствующими нормам SELV (безопасное сверхнизкое напряжение).

Преимущества

• Лужёная медь предотвращает коррозию и улучшает контакт при пайке
• Цветовая маркировка жил исключает ошибки при подключении
• Гибкая ПВХ-оболочка легко гнётся и не трескается при температуре от –10C до +60C
• Удобная бухта 50 м позволяет экономить материал при масштабных проектах

Ограничения применения

• Не использовать для переменного тока 220 В - только постоянный ток до 30 В
• Не применять во влажных помещениях без дополнительной защиты (IP-класс не указан)
• Максимальный допустимый ток - около 5 А на жилу; превышение вызывает перегрев
• Не рекомендуется для длинных участков (>15 м) при мощности ленты более 24 Вт/м - возможна значительная потеря напряжения

Примеры использования

• Подключение RGB-ленты к контроллеру в точечном освещении потолка
• Запитка LED-полосы в мебели с управлением через Wi-Fi-блок
• Обвязка световой панели в выставочном стенде
• Разводка питания между несколькими секциями ленты в одном контуре

Практические советы

• Перед монтажом рассчитайте суммарную мощность всех лент - выбирайте сечение провода в зависимости от длины и нагрузки. Шлейф питания 20AWG 4-проводной медный подходит для лент до 14–16 Вт/м на участках до 10 м.
• При необходимости удлинения используйте те же типы проводов - не смешивайте с алюминием или другими калибрами.
• Фиксируйте кабель хомутами, чтобы избежать механического напряжения на контакты.
• Проверяйте целостность изоляции после монтажа - особенно там, где кабель проходит через металлические элементы.
• Артикул 026353 - оптимален для бытовых и коммерческих решений, но для профессиональных систем с высокой плотностью лент лучше выбрать 18 AWG.
